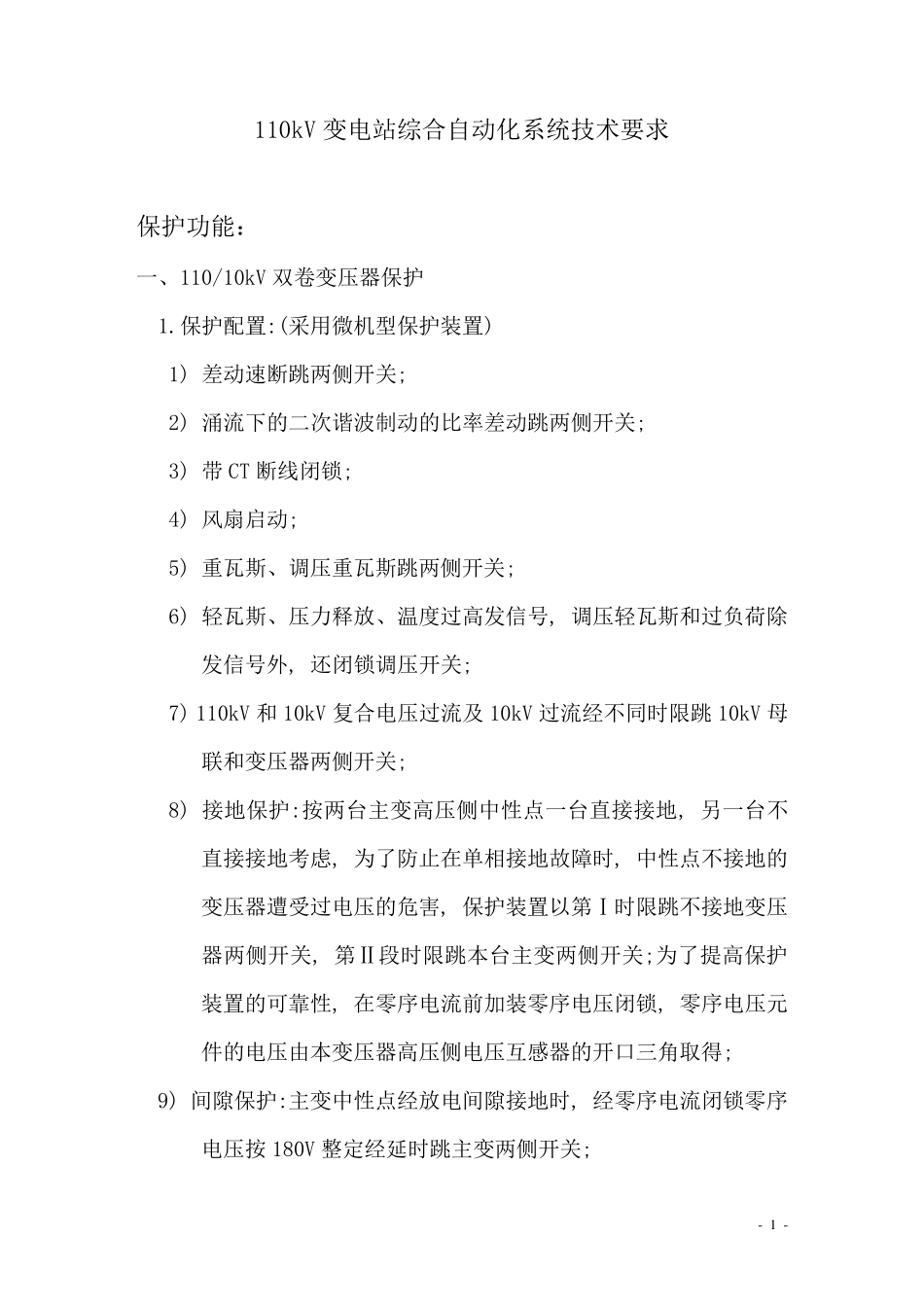

- 1 - 110kV 变电站综合自动化系统技术要求 保护功能： 一、110/10kV 双卷变压器保护 1.保护配置:(采用微机型保护装置) 1) 差动速断跳两侧开关; 2) 涌流下的二次谐波制动的比率差动跳两侧开关; 3) 带CT 断线闭锁; 4) 风扇启动; 5) 重瓦斯、调压重瓦斯跳两侧开关; 6) 轻瓦斯、压力释放、温度过高发信号, 调压轻瓦斯和过负荷除发信号外, 还闭锁调压开关; 7) 110kV 和10kV 复合电压过流及10kV 过流经不同时限跳10kV 母联和变压器两侧开关; 8) 接地保护:按两台主变高压侧中性点一台直接接地, 另一台不直接接地考虑, 为了防止在单相接地故障时, 中性点不接地的变压器遭受过电压的危害, 保护装置以第Ⅰ时限跳不接地变压器两侧开关, 第Ⅱ段时限跳本台主变两侧开关;为了提高保护装置的可靠性, 在零序电流前加装零序电压闭锁, 零序电压元件的电压由本变压器高压侧电压互感器的开口三角取得; 9) 间隙保护:主变中性点经放电间隙接地时, 经零序电流闭锁零序电压按180V 整定经延时跳主变两侧开关; - 2 - 10) PT 断线发信号; 11) 主变高低压三相操作箱; 12) 具有综合自动化通讯接口。 2.技术参数: 直流电压: 220V， 交流电压: 220 V CT: 5A ， PT：100V 额定频率: 50Hz 跳合闸保持电流与断路器跳合闸电流相配合。 3.数量: 两面柜。 4.其它 1）上述产品需有两部鉴定书. 并且出厂前测试。 2）保护装置的动作信号和告警信号均可通过串口送至监控系统。 3）屏的尺寸:2260×800×600。 二、110kV 线路微机保护装置 1. 保护配置(采用微机型保护装置): 配置三段式相间距离、三段式接地距离、四段式零序方向电流保护、三相一次重合闸及三相操作箱。 2. 技术参数: 直流电压: 220V， 交流电压: 220 V CT: 5A ， PT：100V 额定频率: 50Hz - 3 - 跳合闸保持电流与断路器跳合闸电流相配合; 3．数量: 两面柜。 4.其它 1）上述产品需有两部鉴定书. 并且出厂前测试。 2）保护装置的动作信号和告警信号均可通过串口送至监控系统。 3）屏的尺寸:2260×800×600。 三、10kV 线路微机保护装置: 1.保护配置(采用微机型保护装置) 装设电流速断和限时过流保护及三相一次重合闸。 2.技术参数: 直流电压: 220V， 交流电压: 220 V CT: 5A ， PT：100V 额定频率: 50Hz 跳合闸保持电流应与断路器跳合闸电流相配合; 3.数量: 15 套, 与10kV 电容器组保护装置(2 ...
