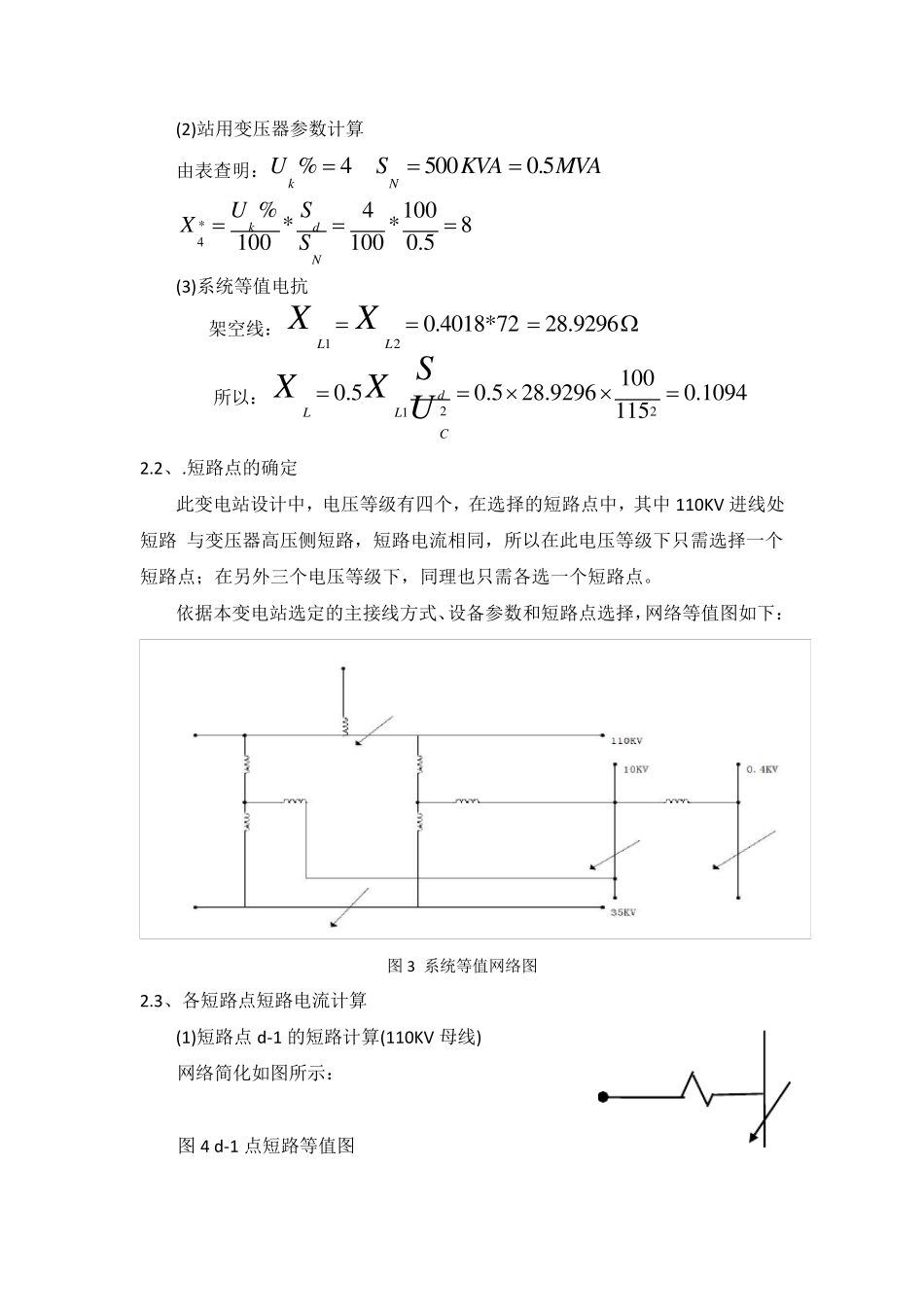

第一章 短路电流计算 1、短路计算的目的、规定与步骤 1.1 短路电流计算的目的 在发电厂和变电站的电气设计中，短路电流计算是其中的一个重要环节。其计算的目的主要有以下几方面： 在选择电气主接线时，为了比较各种接线方案，或确定某一接线是否需要采取限制短路电流的措施等，均需进行必要的短路电流计算。 在选择电气设备时，为了保证设备在正常运行和故障情况下都能安全、可靠地工作，同时又力求节约资金，这就需要进行全面的短路电流计算。例如：计算某一时刻的短路电流有效值，用以校验开关设备的开断能力和确定电抗器的电抗值；计算短路后较长时间短路电流有效值，用以校验设备的热稳定；计算短路电流冲击值，用以校验设备动稳定。 在设计屋外高压配电装置时，需按短路条件校验软导线的相间和相相对地的安全距离。 1.2 短路计算的一般规定 (1)计算的基本情况 1）电力系统中所有电源均在额定负载下运行。 2）所有同步电机都具有自动调整励磁装置（包括强行励磁）。 3）短路发生在短路电流为最 大 值时的瞬 间。 4）所有电源的电动势 相位 角 相等。 5）应 考 虑 对短路电流值有影 响 的所有元 件，但 不 考 虑 短路点 的电弧 电阻 。对异 步电动机的作用，仅 在确定短路电流冲击值和最 大 全电流有效值时才 予 以考 虑 。 (2)接线方式 计算短路电流时所用的接线方式 ，应 是可能发生最 大 短路电流的正常接线方式 （即 最 大 运行方式 ），不 能用仅 在切 换 过 程 中可能并 列 运行的接线方式 。 1.3 计算步骤 (1)画 等值网 络 图 。 1）首先去掉系统中的所有分支、线路电容、各元件的电阻。 2）选取基准容量dS 和基准电压cU （一般取各级电压的1.05 倍）。 3）将各元件的电抗换算为同一基准值的标幺值的标幺电抗。 4）绘制等值网络图，并将各元件电抗统一编号。 (2)选择计算短路点。 (3)化简等值网络：为计算不同短路点的短路值，需将等值网络分别化简为以短路点为中心的辐射形等值网络，并求出各电源与短路点之间的总电抗的标幺值*X 。 (4)求计算无限大容量系统三相短路电流周期分量有效值的标幺值(3 )*kI。 (5)计算三相短路电流周期分量有效值 (3 )kI和三相短路容量(3 )kS。 2、参数计算及短路点的确定 基准值的选取：1 0 0dSMVA 2.1 变压器参数的计算 (1)主变压器参数计算 由表查明可知：1 2 %U 10.5 1 3 %U 18 2 3 ...
