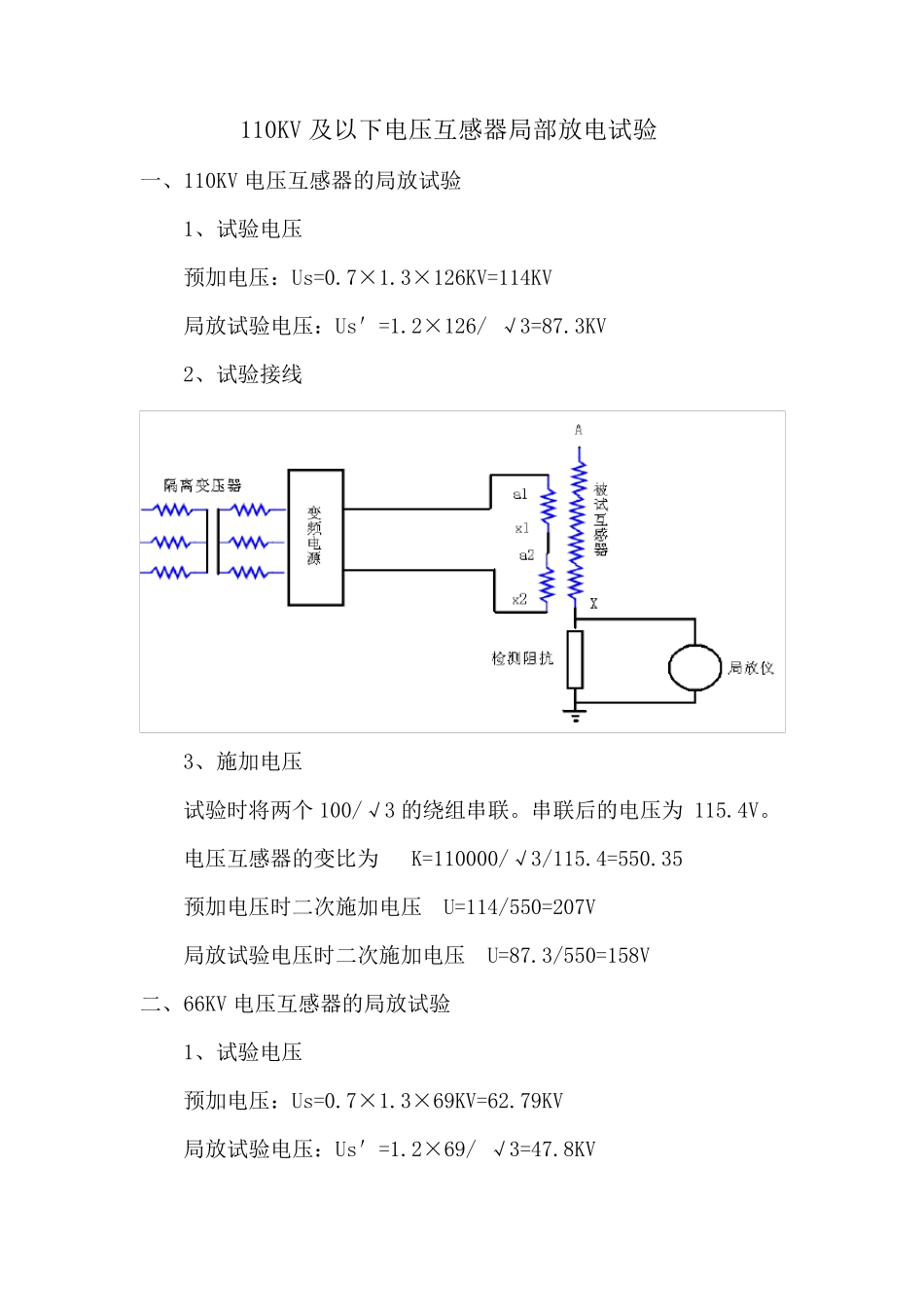

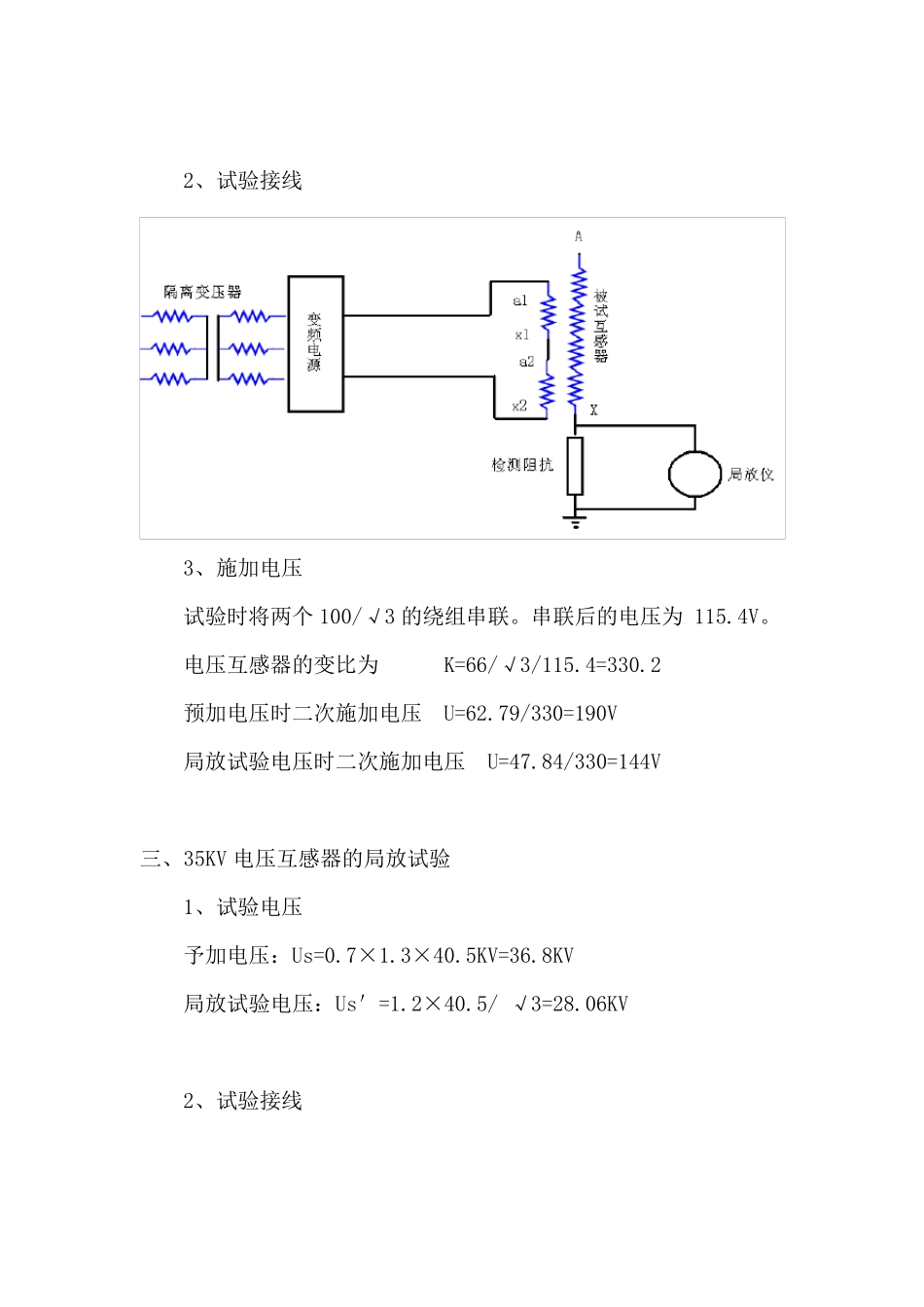

110KV 及以下电压互感器局部放电试验 一、110KV 电压互感器的局放试验 1、试验电压 预加电压:Us=0.7×1.3×126KV=114KV 局放试验电压:Us'=1.2×126/ √3=87.3KV 2、试验接线 3、施加电压 试验时将两个 100/√3 的绕组串联。串联后的电压为 115.4V。 电压互感器的变比为 K=110000/√3/115.4=550.35 预加电压时二次施加电压 U=114/550=207V 局放试验电压时二次施加电压 U=87.3/550=158V 二、66KV 电压互感器的局放试验 1、试验电压 预加电压:Us=0.7×1.3×69KV=62.79KV 局放试验电压:Us'=1.2×69/ √3=47.8KV 2、试验接线 3、施加电压 试验时将两个100/√3 的绕组串联。串联后的电压为 115.4V。 电压互感器的变比为 K=66/√3/115.4=330.2 预加电压时二次施加电压 U=62.79/330=190V 局放试验电压时二次施加电压 U=47.84/330=144V 三、35KV 电压互感器的局放试验 1、试验电压 予加电压:Us=0.7×1.3×40.5KV=36.8KV 局放试验电压:Us'=1.2×40.5/ √3=28.06KV 2、试验接线 3、施加电压 试验时将两个100/√3 的绕组串联。串联后的电压为 115.4V。 电压互感器的变比为 K=35000/√3/115.4=175 预加电压时二次施加电压 U=36800/175=210V 局放试验电压时二次施加电压 U=28060/175=160V 110KV 及以下电流互感器局部放电试验 一、110KV 电流互感器的局放试验 1、试验电压 预加电压:Us=114KV 局放试验电压:Us'=1.2×126/ √3=87.3KV 2、试验接线 3、施加电压 3、1 无晕交流分压器:200KV、250pF (2 台串联 每节 100KV 500PF) 3、2 耦合电容器:120KV、750pF (2 台串联 每节 60KV 1500PF) 3、3 试验电容电流: 试品电容量为 C=800 pF Ic=2πfUC=2π×150×114×800=85mA 3、4 电抗器:U=57KV f=150HZ I=0.18A L=336H 总电感量:L=336H×2=672H 3、5 总电容量: C=250pF+750pF+800pF=1800pF 3、6 试验频率:f=1/2πLC (L=672H,C=1800pF),f=147.8Hz 3、7 Q=10 3、8 励磁变计算: 一次电压: U1=12000 二次电压:U2=350V 变比:K=12000/350=34.28 3、9 预加电压: 试验时励磁变一次电压 US=114KV/10=11.4KV 试验时励磁变二次电压 US2=11.4KV/34.28=332V 3、10 试验电压: 试验电压 U=87.3 试验时励磁变一次电压 US=87.3KV/10=8.73KV 试验时励磁变二次电压 US2=8.73KV/34.28=254.7V 二、66KV 电流互感器的局放试验 1...
