110kV电网继电保护配置与线路保护整定计算(计算书)VIP免费

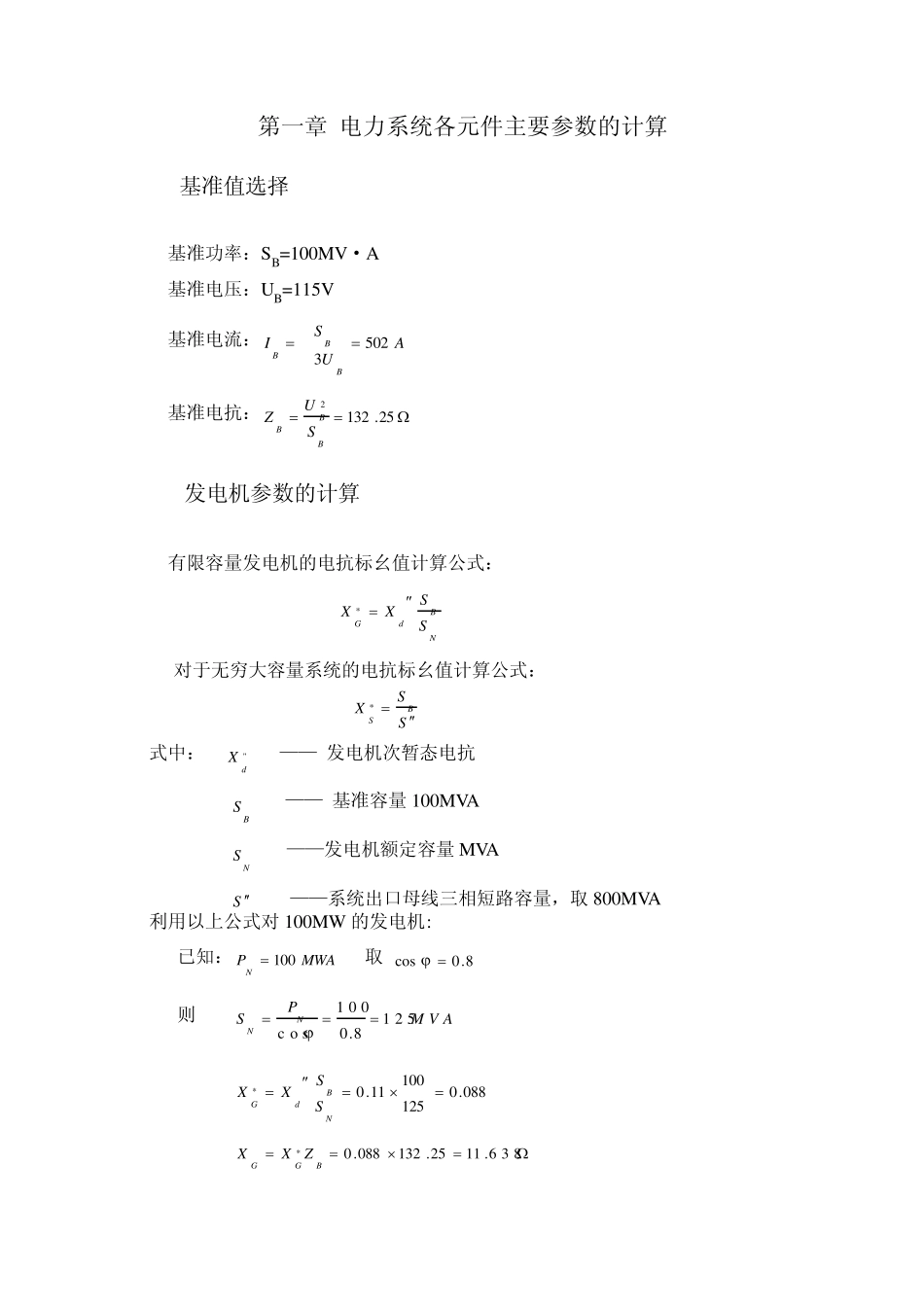

第一章 电力系统各元件主要参数的计算 1.1基准值选择 基准功率：SB=100MV·A 基准电压：UB=115V 基准电流：AUSIBBB5023 基准电抗：25.1322BBBSUZ 1.2 发电机参数的计算 有限容量发电机的电抗标幺值计算公式： NBdGSSXX* 对于无穷大容量系统的电抗标幺值计算公式： SSXBS* 式中： ''dX —— 发电机次暂态电抗 BS —— 基准容量 100MVA NS ——发电机额定容量 MVA S  ——系统出口母线三相短路容量，取 800MVA 利用以上公式对 100MW 的发电机: 已知：MWAPN100 取 8.0cos 则 M V APSNN1 2 58.01 0 0c o s 088.012510011.0*NBdGSSXX 6 3 8.1125.132088.0*BGGZXX 对于无穷大容量电源S： 最大运行方式下正序阻抗 16.2125.13216.0*BSSZXX 最大运行方式下零序阻抗 48.6325.13248.0*00BSSZXX 最小运行方式下正序阻抗 3 8 5.3425.13226.0*BSSZXX 最小运行方式下零序阻抗 1 5 5.1 0 325.13278.0*BSSZXX 1.3 变压器参数的计算 变压器电抗标幺值计算公式： NBKTSSUX100(%)*  式中： ( % )KU —— 变压器短路电压百分值 BS —— 基准容量100MVA NS ——变压器额定容量MVA (1) 利用以上公式对T(T1,T2,T3) : 已知: MVASN150 5.12(%) KU 则 083.01501001005.12100(%)*NBKTSSUX 9 7 7.1025.132083.0*BTTZXX (2)对T4(T5): 已知: MVASN50 12(%) KU 则 24.05010010012100(%)*4NBKTSSUX 74.3125.13224.0*44BTTZXX (3)对T6(T7): 已知: MVASN5.31 5.10(%) KU 则 333.05.311001005.10100(%)*6NBKTSSUX 0 8 3.4025.132333.0*66BTTZXX 1.4 输电线路参数的计算 输电线路电阻忽略不计，设线路正序阻抗为0.4/KM，线路零序阻抗为1.21/KM 线路阻抗有名值的计算： 正序阻抗 1XX l 零序阻抗 0XX l 线路阻抗标幺值的计算： 正序阻抗 21*1BBUlSXX 零序阻抗 20*0BBUlSXX 式中： 1X ------------ 每公里线路正序阻抗值 Ω / KM 0X ----------- 每公里线路零序阻抗值 Ω / KM l ------------ 线路长度 KM BU -------------------基准电压 115KV BS ------------------- 基准容量 100MVA (1)线路正序阻抗: 2.5134.01 ABAB...
