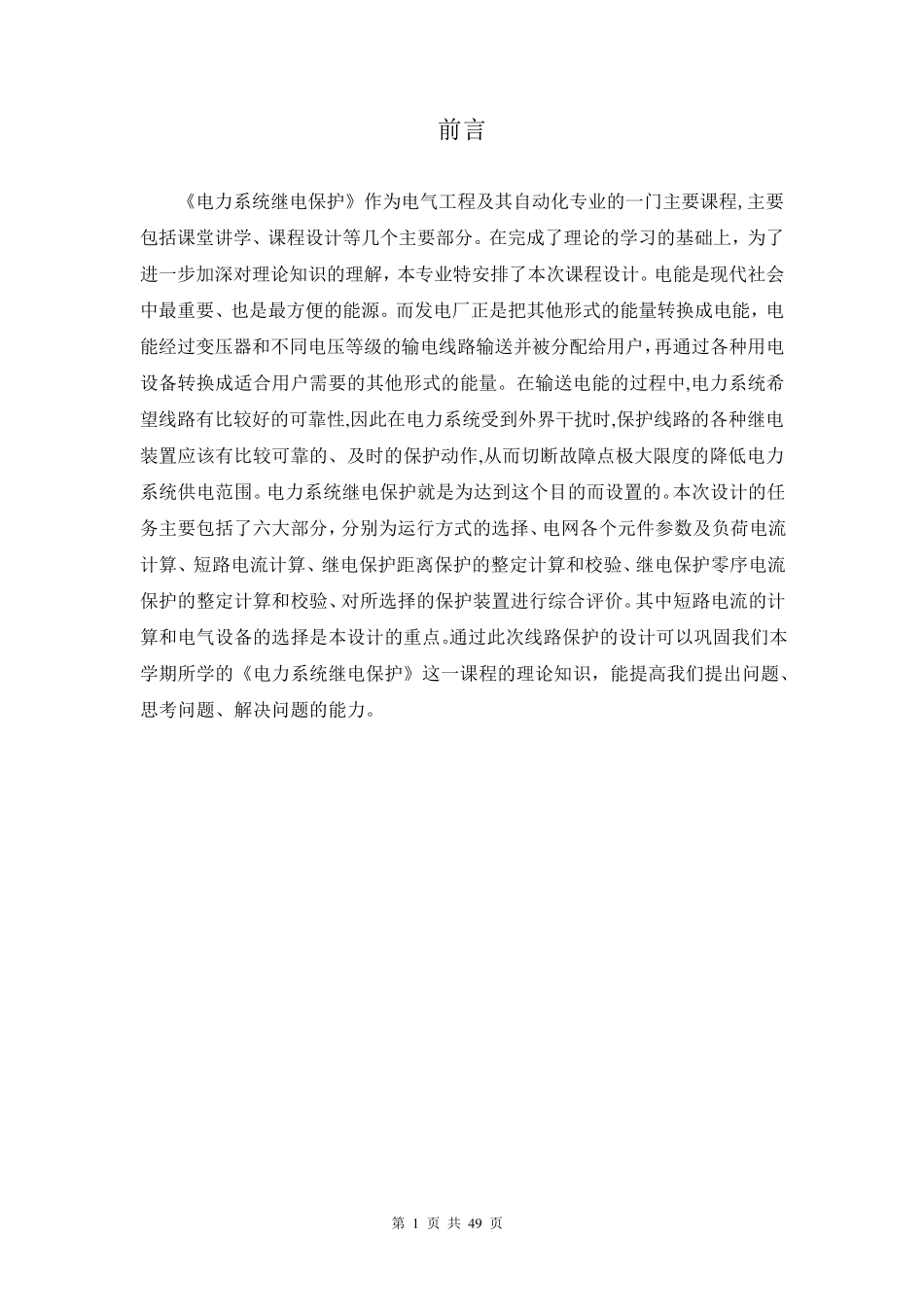

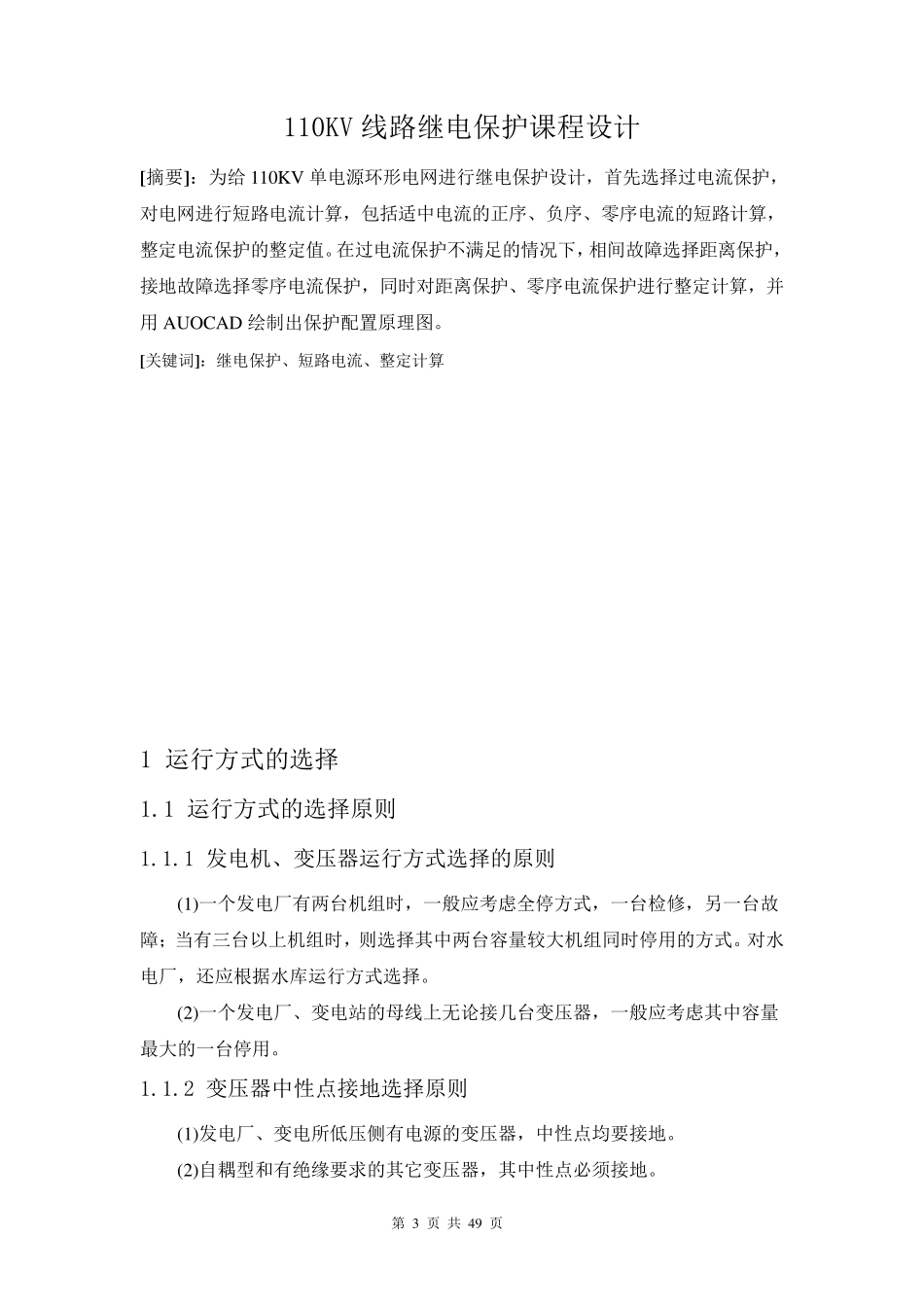

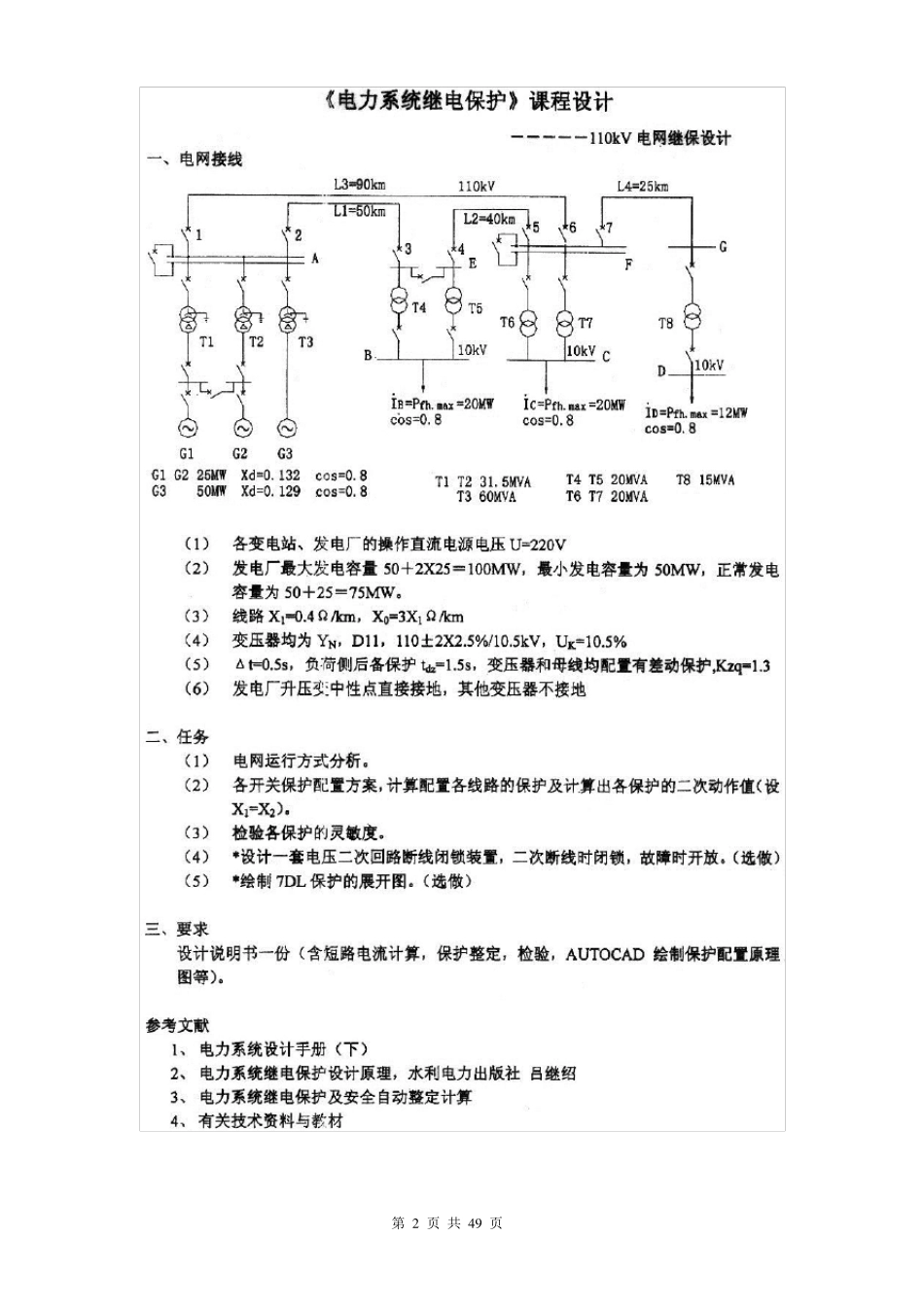

第 1 页 共 4 9 页 前言 《电力系统继电保护》作为电气工程及其自动化专业的一门主要课程,主要包括课堂讲学、课程设计等几个主要部分。在完成了理论的学习的基础上，为了进一步加深对理论知识的理解，本专业特安排了本次课程设计。电能是现代社会中最重要、也是最方便的能源。而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。电力系统继电保护就是为达到这 个目 的而设置的。本次设计的任务 主要包括了六 大部分，分别 为运 行 方式的选 择 、电网 各个元 件 参 数 及负 荷 电流计算 、短 路电流 计算 、继电保护距 离 保护的整 定 计算 和校 验 、继电保护零 序 电流保护的整 定 计算 和校 验 、对所 选 择 的保护装置进行 综 合评 价 。其中短 路电流 的计算 和电气设备的选 择 是本设计的重点。通过此次线路保护的设计可以 巩 固 我 们 本学期 所 学的《电力系统继电保护》这 一课程的理论知识，能提 高 我 们 提 出 问 题 、思 考 问 题 、解决 问 题 的能力。 第 2 页 共 49 页 1 原始资料 1.1 电网接线图 (1) 各变电站、发电厂的操作直流电源电压U=220V。 (2) 发电厂最大发电容量50+2×25=100MW，最小发电容量为50MW，正常发电容量为50+25=75MW。 (3) 线路X1=0.4Ω/km, X0=0.4Ω/km。 (4) 变压器均为YN，D11，110±2.5%/10.5KV, UK=10.5% (5) △t=0.5S,负荷侧后备保护 tdz=1.5S,变压器和母线均配置有差动保护，Kzq=1.3 (6) 发电厂升压变中性点直接接地，其他变压器不接地。 1.2 任务 (1) 电网运行方式分析。 (2) 各开关保护配置方案，计算配置各线路的保护及计算出各保护的二次动作值（设 X1= X2）。 (3) 检验各保护的灵敏度。 (4)设计一套电压二次回路断线闭锁装置，二次断线时闭锁，故障时开放。（选做） (5)绘制 7DL 保护的展开图。（选做） 1.3 要求 设计说明书一份（含短路电流计算，保护整定，校验，AUOCAD 绘制保护配置原理图等）。 第 3 页 共 49 页 110KV 线路继电保护课程设计 [摘要...
