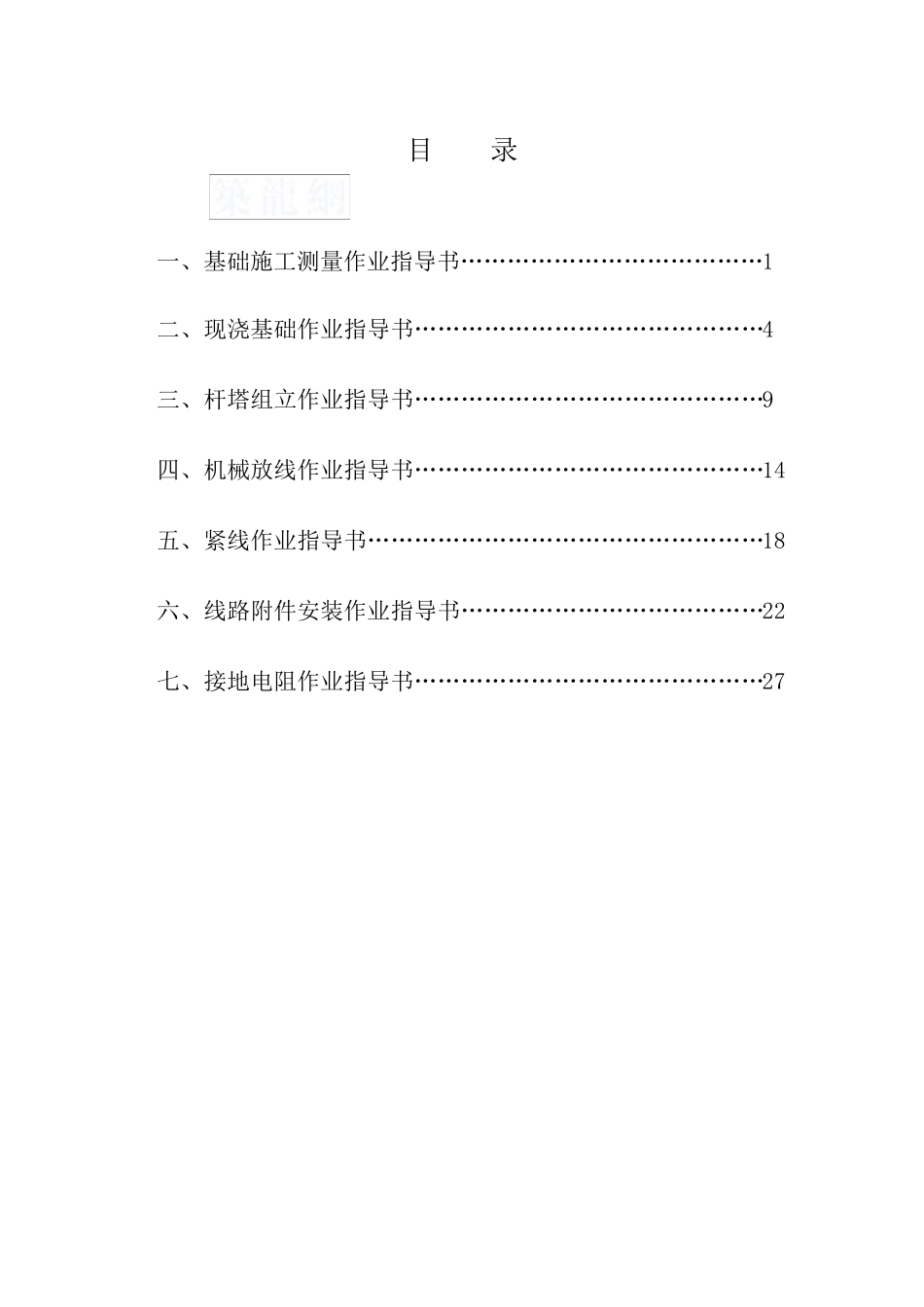

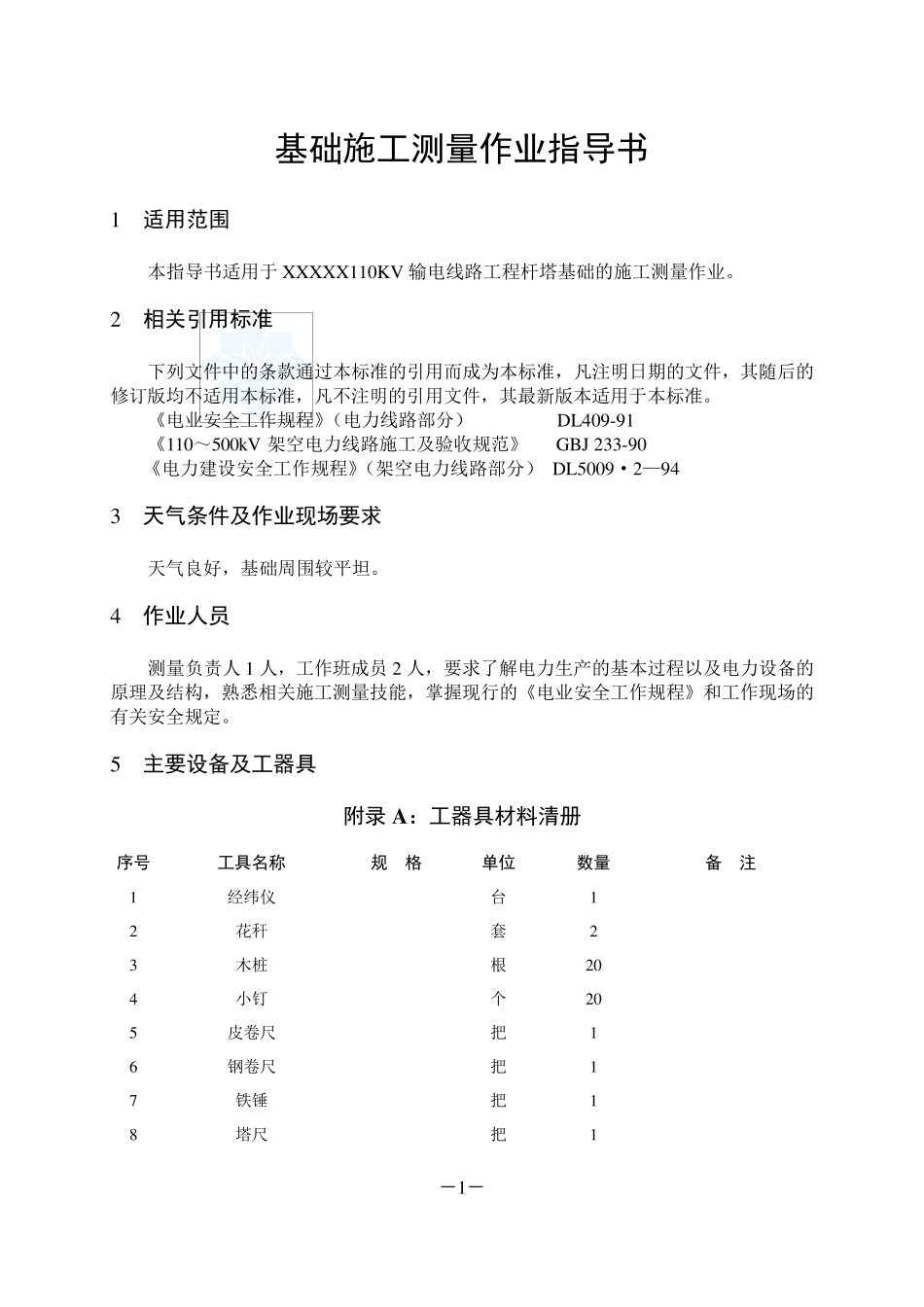

XXXXX110KV 输电线路工程 施工标准化作业指导书 批 准: 审 核: 编 制: XXXXXXXXXXXXXXXXXXX 公司 XXXX 年 XX 月 XX 日 目 录 一、基础施工测量作业指导书…………………………………1 二、现浇基础作业指导书………………………………………4 三、杆塔组立作业指导书………………………………………9 四、机械放线作业指导书………………………………………14 五、紧线作业指导书……………………………………………18 六、线路附件安装作业指导书…………………………………22 七、接地电阻作业指导书………………………………………27 －1－ 基础施工测量作业指导书 1 适用范围 本指导书适用于XXXXX110KV 输电线路工程杆塔基础的施工测量作业。 2 相关引用标准 下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。 《电业安全工作规程》（电力线路部分） DL409-91 《110～500kV 架空电力线路施工及验收规范》 GBJ 233-90 《电力建设安全工作规程》（架空电力线路部分） DL5009·2—94 3 天气条件及作业现场要求 天气良好，基础周围较平坦。 4 作业人员 测量负责人 1 人，工作班成员 2 人，要求了解电力生产的基本过程以及电力设备的原理及结构，熟悉相关施工测量技能，掌握现行的《电业安全工作规程》和工作现场的有关安全规定。 5 主要设备及工器具 附录 A：工器具材料清册 序号 工具名称 规 格 单位 数量 备 注 1 经纬仪 台 1 2 花秆 套 2 3 木桩 根 20 4 小钉 个 20 5 皮卷尺 把 1 6 钢卷尺 把 1 7 铁锤 把 1 8 塔尺 把 1 －2－ 6 作业程序及质量要求 序号 作 业 程 序 质 量 要 求 1 接受工作任务。 测量负责人清楚工作任务并熟知作业方法。 2 工器具准备：按照附录A 所列工器具材料及数量进行准备。 保证所用的工器具的精确完好。。 3 准备工作：将测量经纬仪架在设计人员给定的线路方向桩上处，然后将经纬仪对中调平。 4 线路复核测量：(1)以设计勘定的两相邻直线桩为基准，用正倒镜分中法检查杆塔中心桩。(2)用方向法复核线路转角值。(3)用经纬仪视距法复核档距。（4）对丢失的直线杆塔中心桩，可用正倒镜分中法补测，对丢失的转角桩，可在两个方向上用两次正倒镜分中找到转角点。 （1）线路中心桩的横线路方向的...
