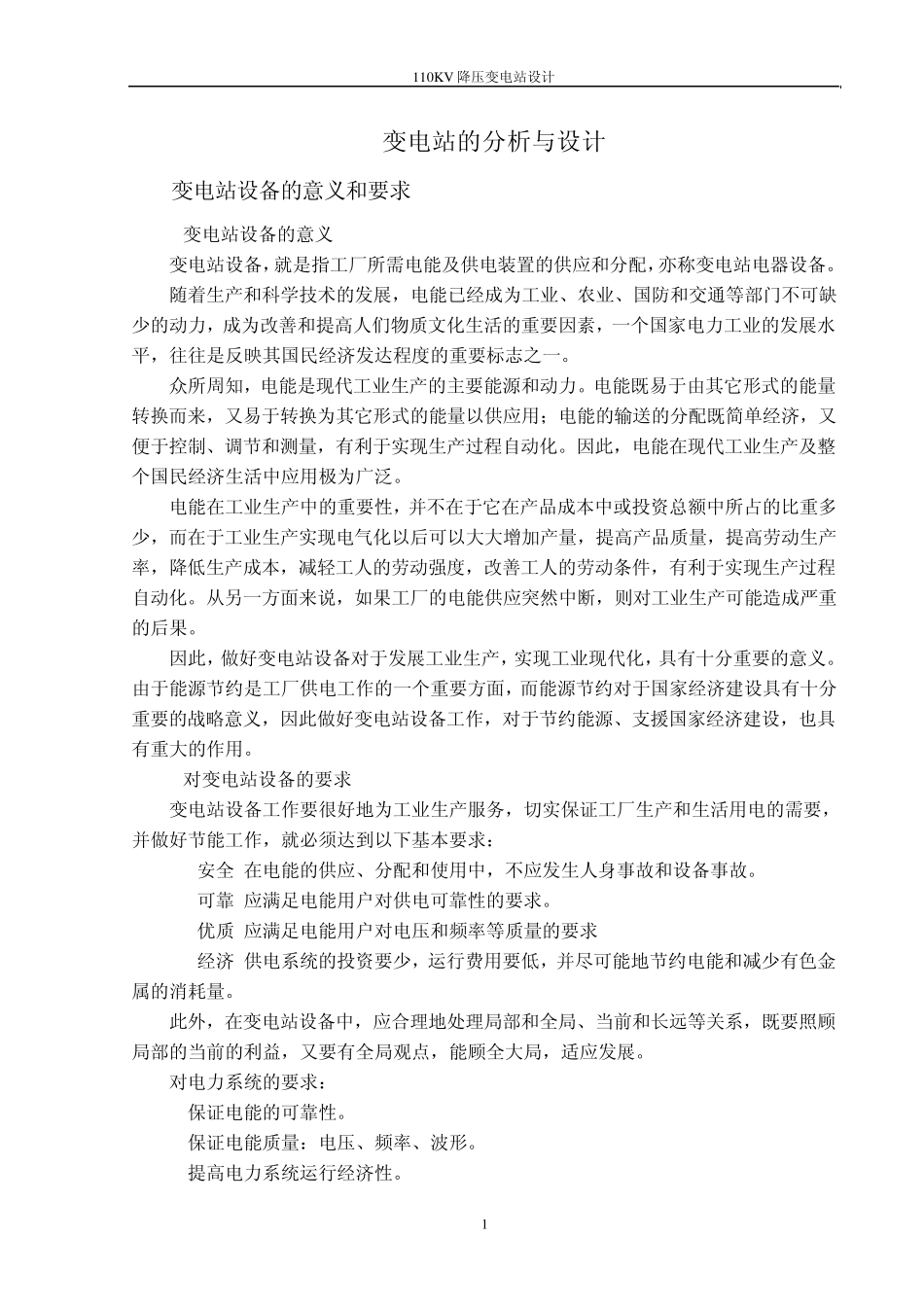

110K V 降压变电站设计 1 1变电站的分析与设计 1.1变电站设备的意义和要求 1.1.1变电站设备的意义 变电站设备，就是指工厂所需电能及供电装置的供应和分配，亦称变电站电器设备。 随着生产和科学技术的发展，电能已经成为工业、农业、国防和交通等部门不可缺少的动力，成为改善和提高人们物质文化生活的重要因素，一个国家电力工业的发展水平，往往是反映其国民经济发达程度的重要标志之一。 众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。 电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。 因此，做好变电站设备对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好变电站设备工作，对于节约能源、支援国家经济建设，也具有重大的作用。 1.1.2对变电站设备的要求 变电站设备工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求： 1. 安全 在电能的供应、分配和使用中，不应发生人身事故和设备事故。 2. 可靠 应满足电能用户对供电可靠性的要求。 3. 优质 应满足电能用户对电压和频率等质量的要求 4. 经济 供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。 此外，在变电站设备中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。 对电力系统的要求： 1.保证电能的可靠性。 2.保证电能质量：电压、频率、波形。 3.提高电力系统运行经济性。 110K V 降压变电站设计 2 1.2变电站的总体分析 为了满足A市区生产和生活的供电要求，决定要在该市新建一所110KV降压变电站。变电站的站址选择地势平坦，交通便利，空气污染轻微，区平均海拔200米。...
