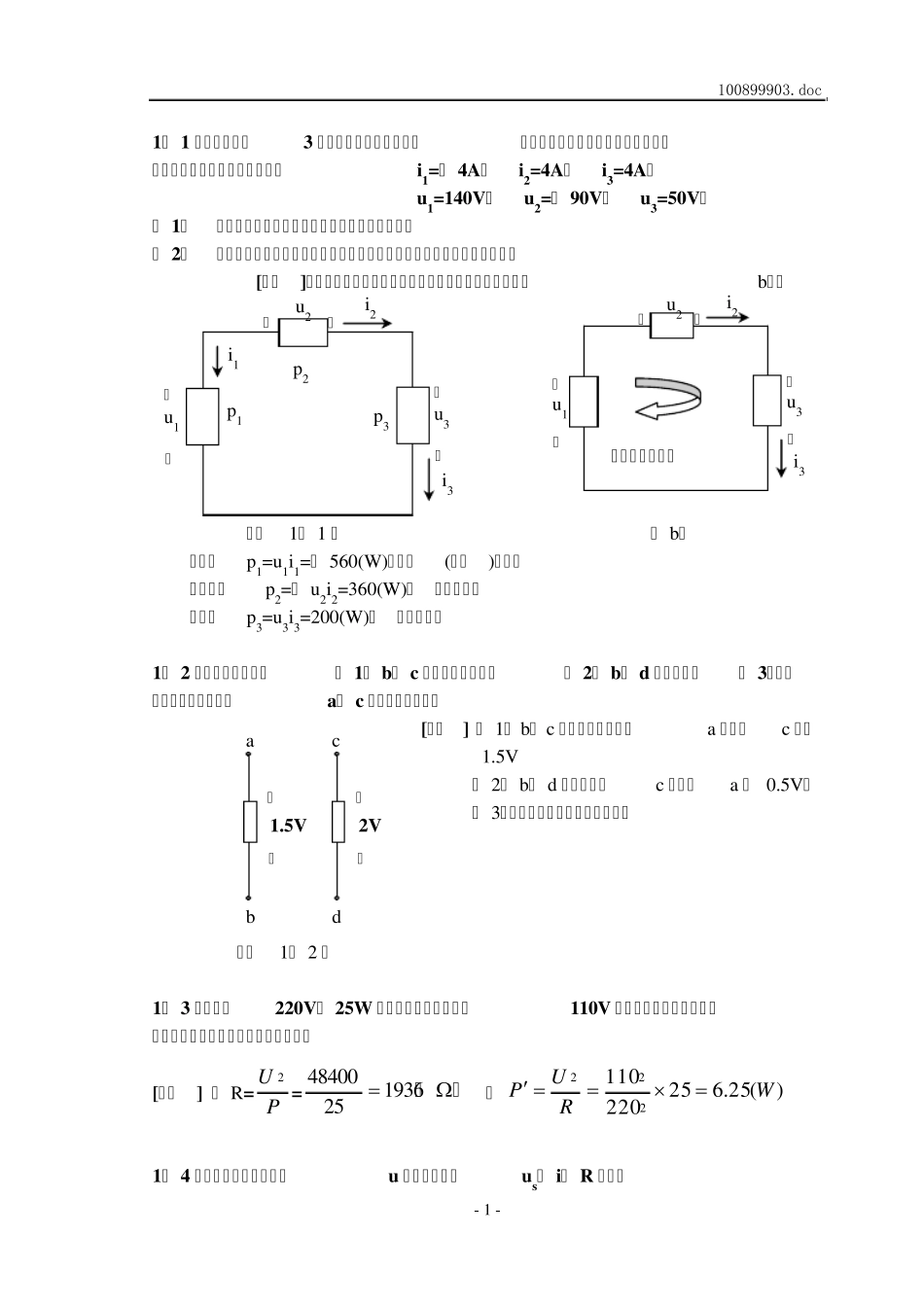

100899903.doc - 1 - 1－ 1 图示电路中，3 个元件代表电源和负载。电流的参考方向和电压的参考方向极性如图所示，今通过实验得知：i1=－ 4A， i2=4A， i3=4A； u 1=140V， u 2=－ 90V， u 3=50V。 （ 1） 试标出各电流的实际方向、各电压的实际极性； （ 2） 计算各元件的功率，并说明哪些元件是提供功率，哪些元件是吸收功率？ [解：]根据题意各电流的实际方向、各电压的实际极性如图（b）示 习题1－ 1 图 （ b） 关联：p 1=u 1i1=－ 560(W)，发出(提供)功率； 非关联：p 2=－ u 2i2=360(W)， 吸收功率； 关联：p 3=u 3i3=200(W)， 吸收功率。 1－ 2 图示电路中，若：（ 1） b、 c 两点用导线相连；（ 2） b、 d 两点接地；（ 3）两条支路不相连。试比较a、 c 两点电位的高低。 [解：] （ 1） b、 c 两点用导线相连；a 点高于c 点； 1.5V （ 2） b、 d 两点接地；c 点高于a 点 0.5V； （ 3）两条支路不相连；无法比较。 习题1－ 2 图 1－ 3 一个标明220V、 25W 的灯泡，如果把它接在110V 的电源上，它消耗的功率是多少？（假设灯泡的电阻是线性的） [解：] R= PU 2=）（  19362548400 ∴)(25.625220110222WRUP 1－ 4 试写出图示电路中电压u 的表达式，设u s、 i、 R 已知。 i2 i3 u 2 ＋ － u 1 － ＋ u 3 － ＋ i2 i3 i1 p 1 u 2 － ＋ u 1 － ＋ u 3 － ＋ p 3 p 2 电流的实际方向 ＋ － 1.5V ＋ － 2V a b c d 100899903.doc - 2 - （ a） （ b） 习题1－ 4 图 [解：] 根据KVL（ a）中u=u s+Ri； （ b）中u=u s－ Ri； 1－ 5 图示电路中电压源u S1= u S2= u S3=2V， R1= R2= R3=3Ω ，求u ab、 u bc、 u ca。 [解：]选择图示回路并设定其电流方向与绕行 方向一致；有 3RI=－ u S 则 I=－ 92（ A）； 再由KVL： )(33.13432211VIRuuSab 习题1－ 5 图 66.232222IRuuSbc（ V） )(33.132233VIRuuSca 1－ 6 图示直流电源电路中，试求：（ 1）开关S 断开时电路各段的电流I1、 I2 及 I3；（ 2） S 闭合后的电流I2 和 ISC；（ 3） S 闭合后电路各段的电压U、 U1、 U2 和 U3。 [解：] （ 1）开关S 断开时 )(23055241220321AIII （ 2） S...
