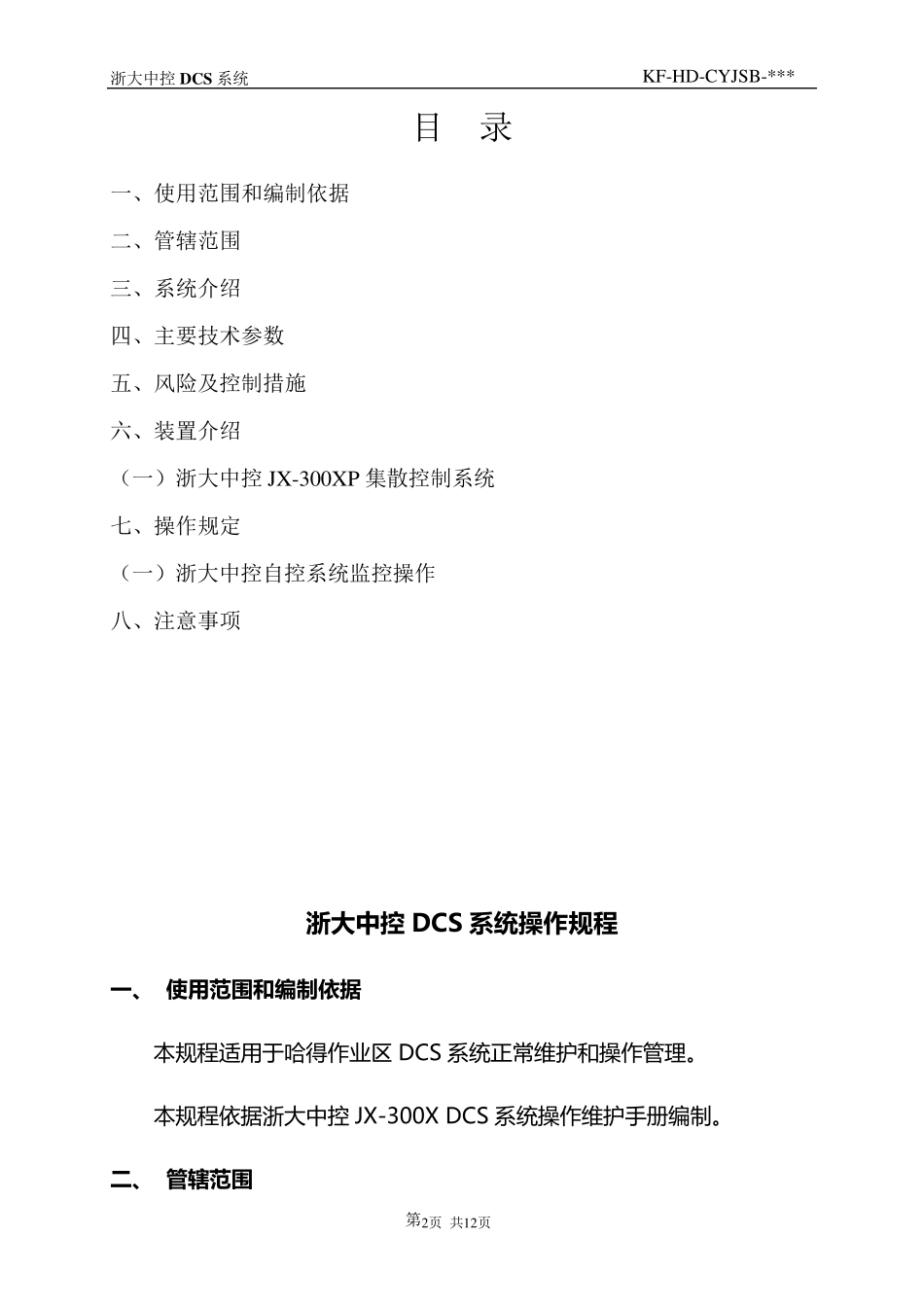

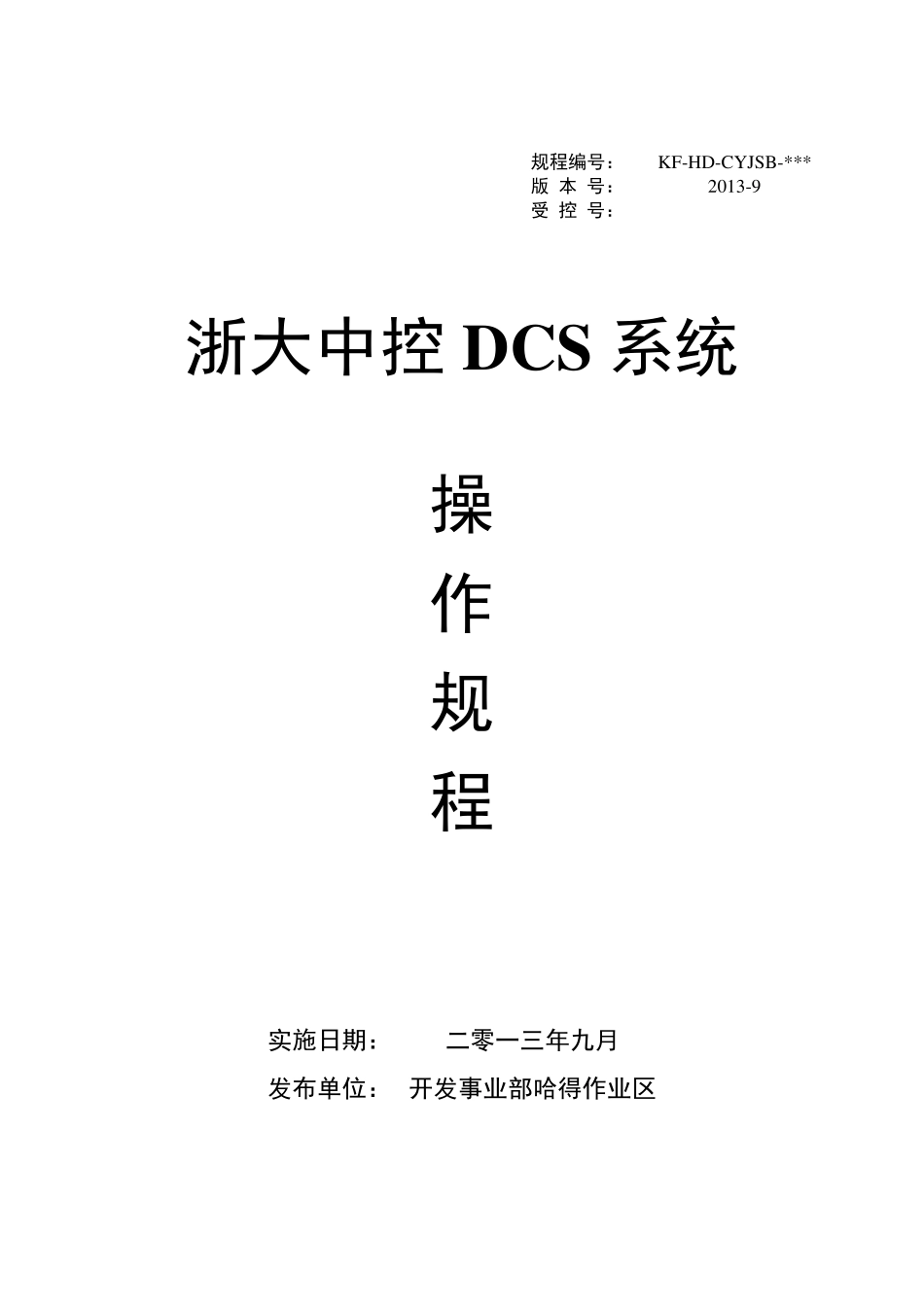

浙大中控DCS系统 操 作 规 程 实施日期： 二零一三年九月 发布单位： 开发事业部哈得作业区 规程编号： KF-HD-CY JSB-*** 版 本 号： 2013-9 受 控 号： 浙大中控DCS系统 KF-HD-CY JSB-*** 第2页 共12页 目 录 一、使用范围和编制依据 二、管辖范围 三、系统介绍 四、主要技术参数 五、风险及控制措施 六、装置介绍 （一）浙大中控JX -300X P 集散控制系统 七、操作规定 （一）浙大中控自控系统监控操作 八、注意事项 浙 大 中 控 DCS 系 统 操 作 规 程 一 、 使用范围和编制依据 本 规 程 适 用 于 哈 得 作 业 区 DCS 系 统 正 常 维 护 和 操 作 管 理 。 本 规 程 依据浙大中控 JX-300X DCS 系 统 操 作 维 护 手册编制。 二、 管辖范围 浙大中控 DCS系统 KF-HD-CY JSB-*** 第3页 共12页 哈 一 联 、哈 四联 、天然气站主控室。 三 、 系统介绍 1、DCS 系统由硬件系统和软件系统两部分组成 1）系统硬件 哈 四联 系统由三个操作站（其中一 个兼作工程师站）和 3 个控制站构成。 哈 一 联 系统由四个操作站（其中一 个兼作工程师站）和 3 个控制站构成。 天然气站系统由三个操作站（其中两个兼作工程师站）和一 个控制站构成。 本规程所涉及的操作均在操作站上实现，具体的硬件构成参见相关技术资料。 2）系统软件 系统的所有操作均在 Advantrol 软件下实现，具体的 Advantrol 操作参见相关技术手册。 四、 主要技术参数 1、浙大中控 DCS 系统 浙大中控 DCS系统 KF-HD-CY JSB-*** 第4页 共12页 型 号 JX-300X、 JX-300XP， 十 台 DELL 计 算 机 ， 工 作 环 境 —10----45℃ 五 、风险及控制措施 工 作 步骤 危害描述 风险控制措施 相应的应急措施 维护、 保养 触电 1、 由专业人员实施维护、 保养 断电 六、 装置介绍 东河天然气站设计 为日处理量 22.5 万方天然气处理站， 配备了一套独立的浙大中控 JX-300XP 自动化监控系统， 本系统由硬件、 通讯网络、 操作 站计 算 机 、 监控软件等组成。 3#工程师站2#操作站1#操作站从服务器主服务器监控机监控网络RS232/RS485浙大中控DCS系统 KF-HD-CY JSB-*** 第5页 共12页 JX-300XP 系 统 硬 件 1、 机柜 天然气站仪控室有I/O 卡件机柜两套，哈四联机柜间有I/O 卡件机柜五套，哈...
