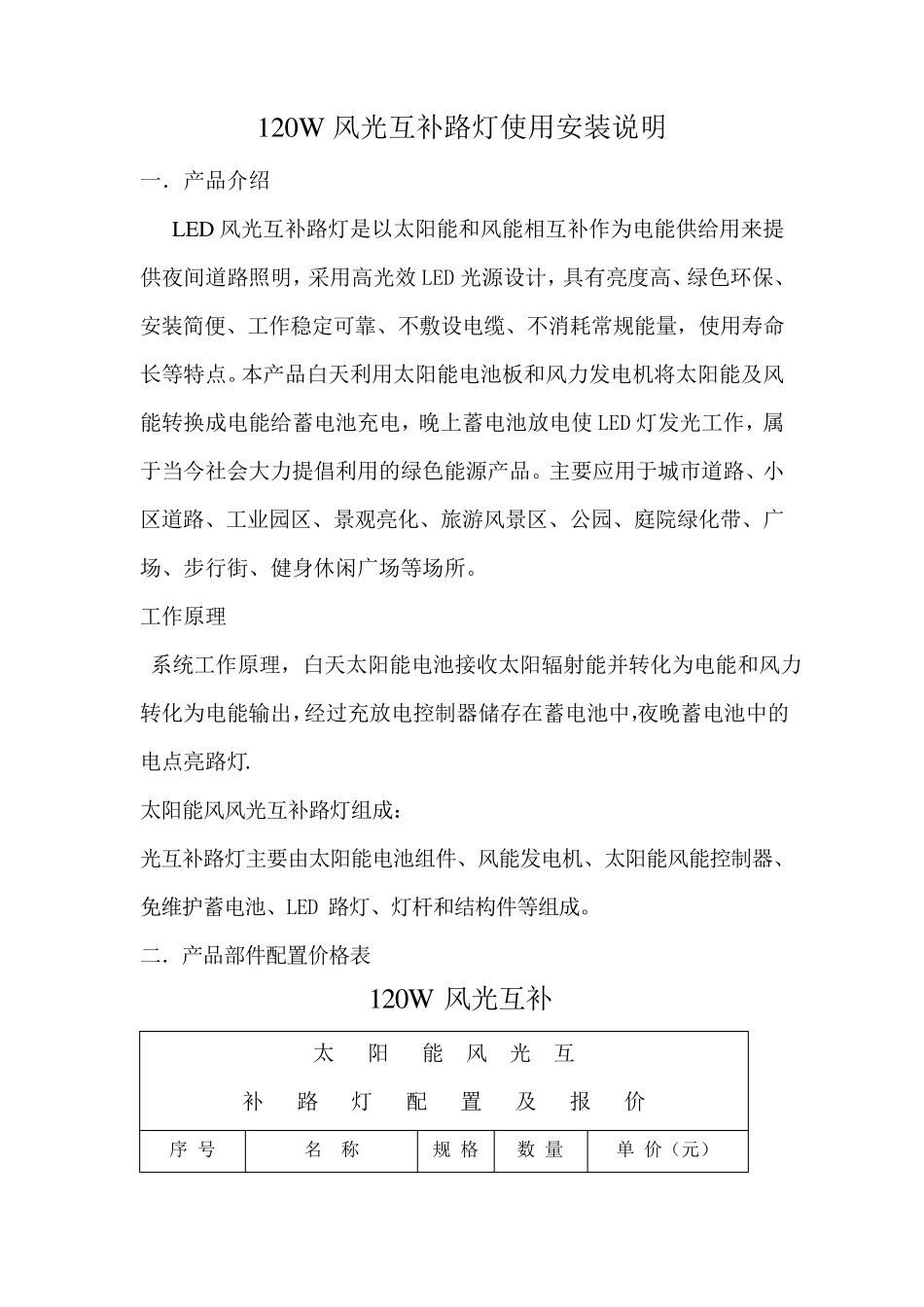

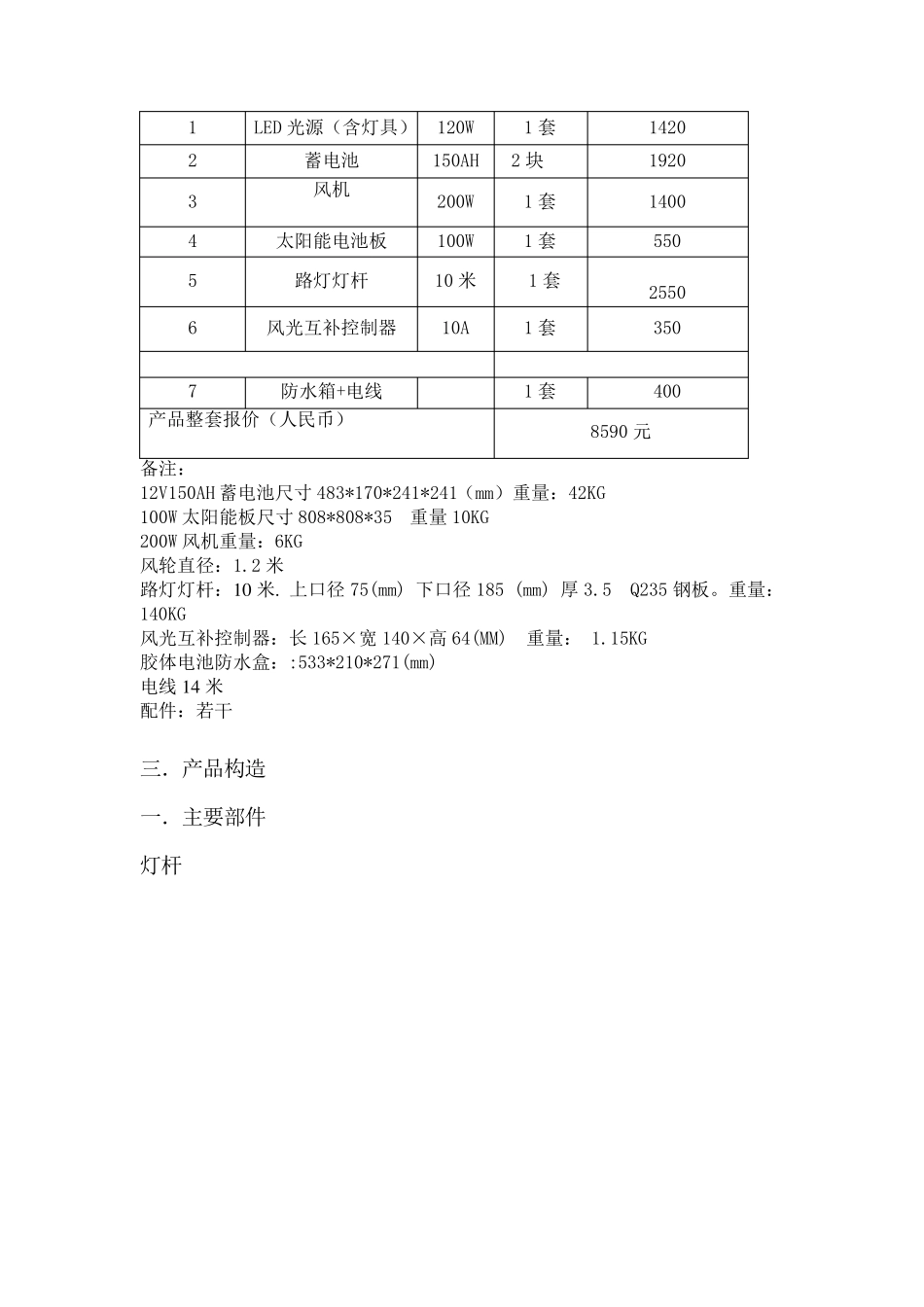

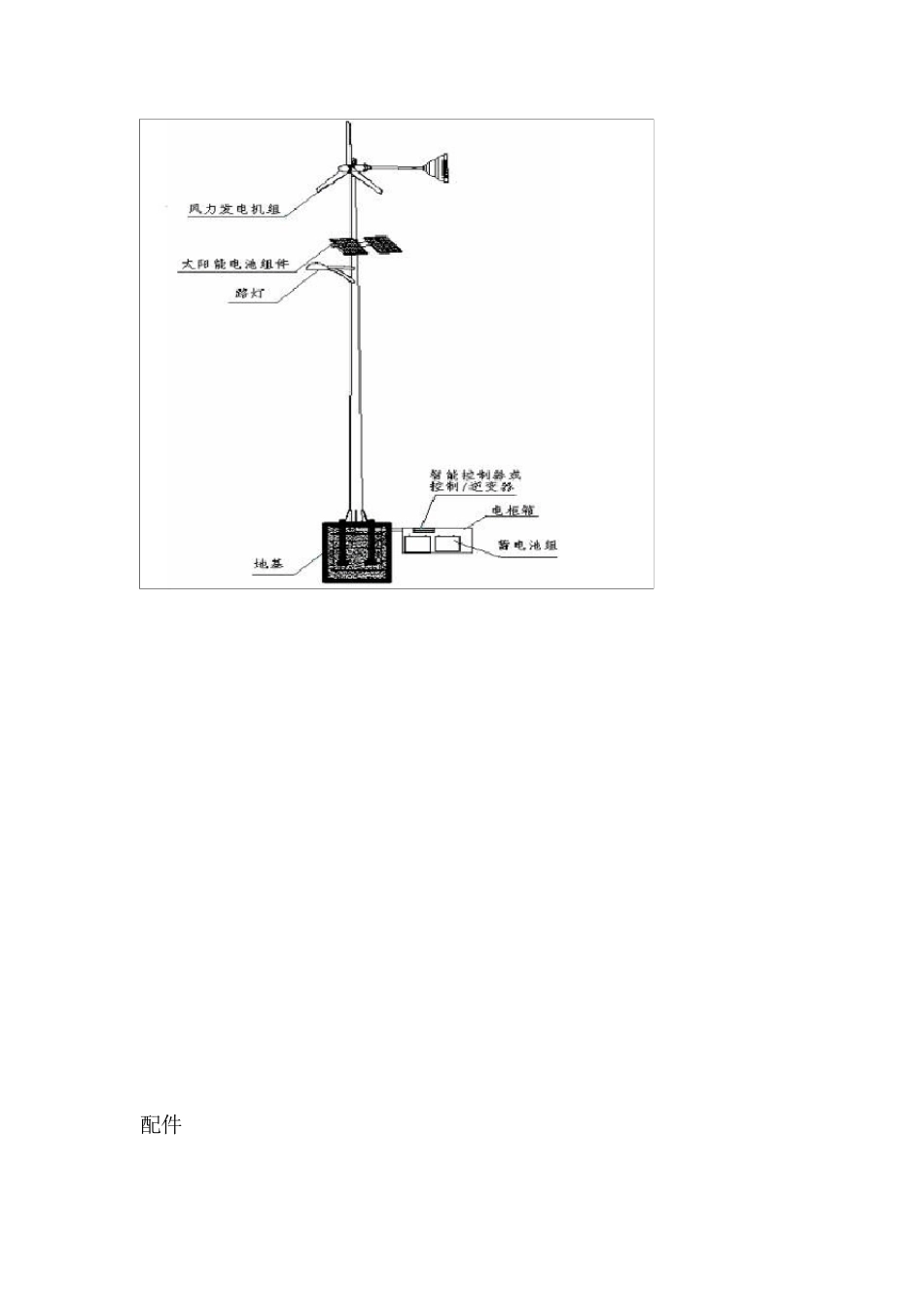

120W 风光互补路灯使用安装说明 一．产品介绍 LED 风光互补路灯是以太阳能和风能相互补作为电能供给用来提供夜间道路照明，采用高光效LED 光源设计，具有亮度高、绿色环保、安装简便、工作稳定可靠、不敷设电缆、不消耗常规能量，使用寿命长等特点。本产品白天利用太阳能电池板和风力发电机将太阳能及风能转换成电能给蓄电池充电，晚上蓄电池放电使LED 灯发光工作，属于当今社会大力提倡利用的绿色能源产品。主要应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。 工作原理 系统工作原理，白天太阳能电池接收太阳辐射能并转化为电能和风力转化为电能输出，经过充放电控制器储存在蓄电池中，夜晚蓄电池中的电点亮路灯. 太阳能风风光互补路灯组成： 光互补路灯主要由太阳能电池组件、风能发电机、太阳能风能控制器、免维护蓄电池、LED 路灯、灯杆和结构件等组成。 二 ．产品部 件配 置 价 格 表 120W 风光互补 太 阳 能 风 光 互 补 路 灯 配 置 及 报 价 序 号 名 称 规 格 数 量 单 价 （ 元 ） 1 LED 光源（含灯具） 120W 1 套 1420 2 蓄电池 150AH 2 块 1920 3 风机 200W 1 套 1400 4 太阳能电池板 100W 1 套 550 5 路灯灯杆 10 米 1 套 2550 6 风光互补控制器 10A 1 套 350 7 防水箱+电线 1 套 400 产品整套报价（人民币） 8590 元 备注： 12V150AH 蓄电池尺寸483*170*241*241（mm）重量：42KG 100W 太阳能板尺寸808*808*35 重量10KG 200W 风机重量：6KG 风轮直径：1.2 米 路灯灯杆：1 0 米. 上口径75(mm) 下口径185 (mm) 厚3.5 Q235 钢板。重量：140KG 风光互补控制器：长165×宽 140×高 64(MM) 重量： 1.15KG 胶体电池防水盒：:533*210*271(mm) 电线1 4 米 配件：若干 三．产品构造 一．主要部件 灯杆 配件 四．安装说明 1.安装前准备： 检查工作：根据设备清单及配件清单来检查包装箱内的部件及配件、说明书是否齐全，以确保组装能够正常进行。  风光互补路灯系统设备清单检查是否齐全  风光互补路灯系统配件清单按配件清单检查是否齐全 2.安装流程图：  地 质 勘 察 ： 风 光 互 补 路 灯 应 根 据 当 地 的 环 境 和 资 源 的 要求 进 行 实 地 勘 测 ， 选 择 合 适 的 安 装 ...
