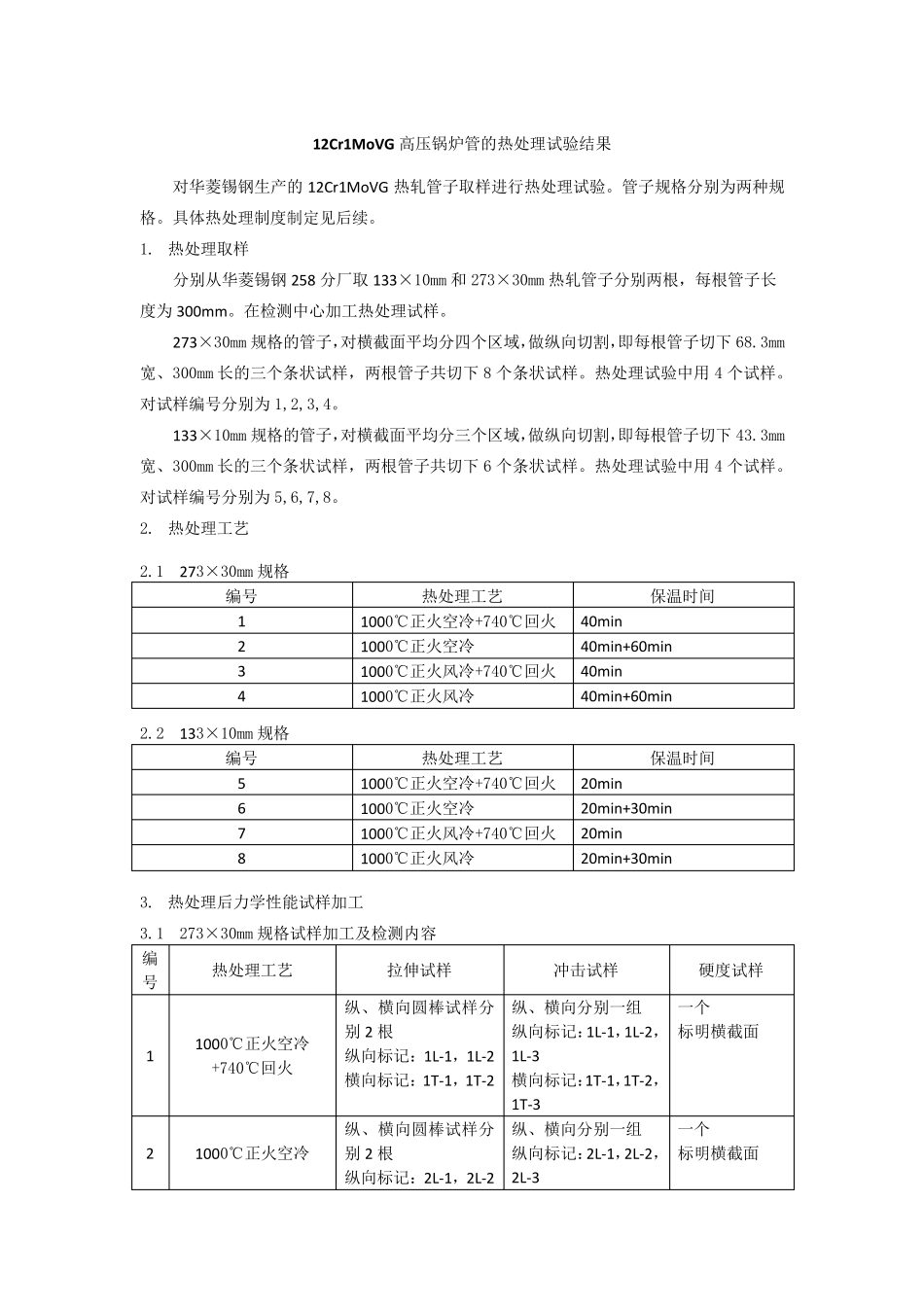

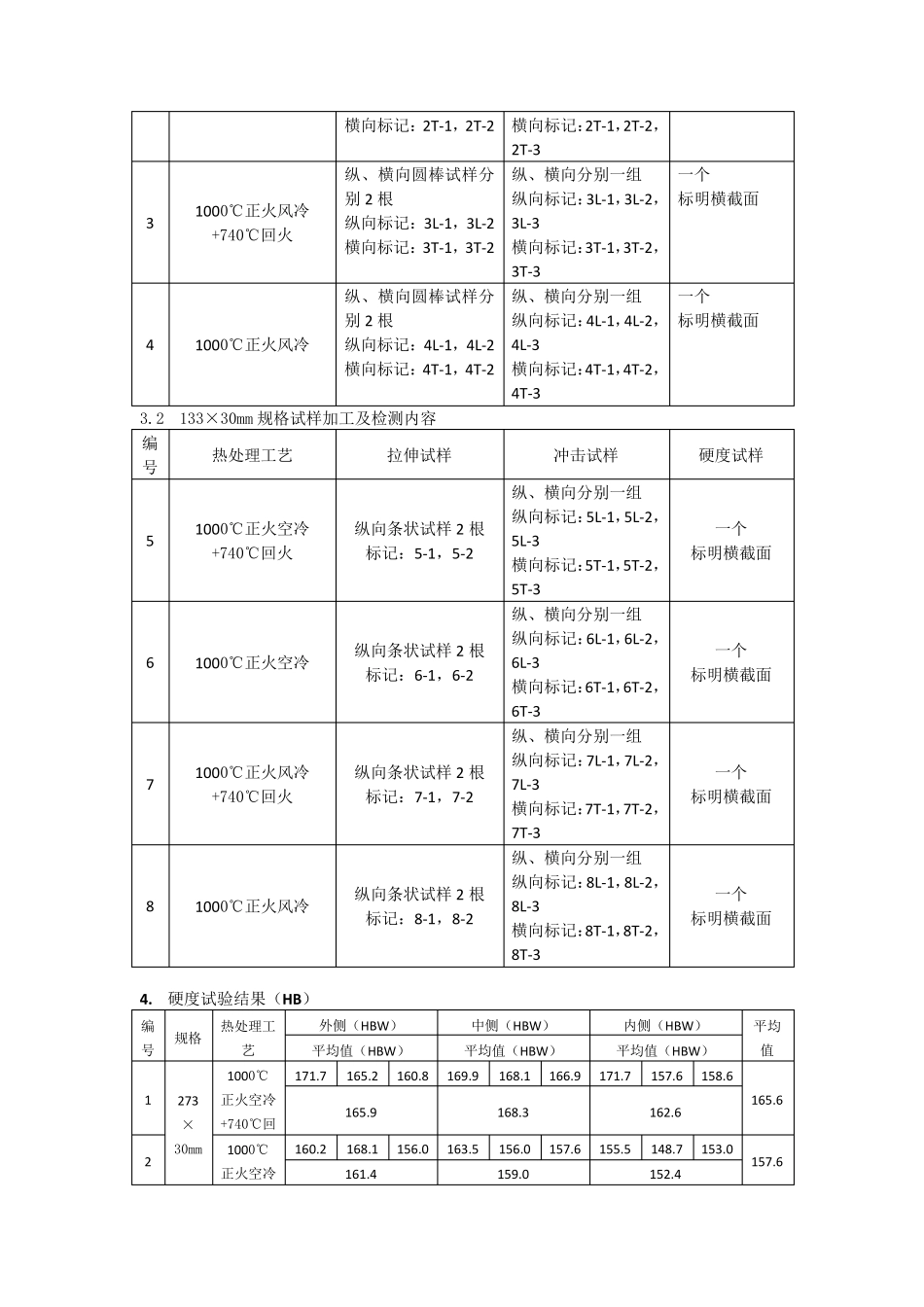

12Cr1MoVG 高压锅炉管的热处理试验结果 对华菱锡钢生产的12Cr1MoVG 热轧管子取样进行热处理试验。管子规格分别为两种规格。具体热处理制度制定见后续。 1. 热处理取样 分别从华菱锡钢258 分厂取133×10mm 和 273×30mm 热轧管子分别两根，每根管子长度为300mm。在检测中心加工热处理试样。 273×30mm 规格的管子，对横截面平均分四个区域，做纵向切割，即每根管子切下 68.3mm宽、300mm 长的三个条状试样，两根管子共切下 8 个条状试样。热处理试验中用 4 个试样。对试样编号分别为1,2,3,4。 133×10mm 规格的管子，对横截面平均分三个区域，做纵向切割，即每根管子切下 43.3mm宽、300mm 长的三个条状试样，两根管子共切下 6 个条状试样。热处理试验中用 4 个试样。对试样编号分别为5,6,7,8。 2. 热处理工艺 2.1 273×30mm 规格 编号 热处理工艺 保温时间 1 1000℃正火空冷+740℃回火 40min 2 1000℃正火空冷 40min+60min 3 1000℃正火风冷+740℃回火 40min 4 1000℃正火风冷 40min+60min 2.2 133×10mm 规格 编号 热处理工艺 保温时间 5 1000℃正火空冷+740℃回火 20min 6 1000℃正火空冷 20min+30min 7 1000℃正火风冷+740℃回火 20min 8 1000℃正火风冷 20min+30min 3. 热处理后力学性能试样加工 3.1 273×30mm 规格试样加工及检测内容 编号 热处理工艺 拉伸试样 冲击试样 硬度试样 1 1000℃正火空冷+740℃回火 纵、横向圆棒试样分别2 根 纵向标记：1L-1，1L-2 横向标记：1T-1，1T-2 纵、横向分别一组 纵向标记：1L-1，1L-2，1L-3 横向标记：1T-1，1T-2，1T-3 一个 标明横截面 2 1000℃正火空冷 纵、横向圆棒试样分别2 根 纵向标记：2L-1，2L-2 纵、横向分别一组 纵向标记：2L-1，2L-2，2L-3 一个 标明横截面 横向标记：2T-1，2T-2 横向标记：2T-1，2T-2，2T-3 3 1000℃正火风冷+740℃回火 纵、横向圆棒试样分别2 根 纵向标记：3L-1，3L-2 横向标记：3T-1，3T-2 纵、横向分别一组 纵向标记：3L-1，3L-2，3L-3 横向标记：3T-1，3T-2，3T-3 一个 标明横截面 4 1000℃正火风冷 纵、横向圆棒试样分别2 根 纵向标记：4L-1，4L-2 横向标记：4T-1，4T-2 纵、横向分别一组 纵向标记：4L-1，4L-2，4L-3 横向标记：4T-1，4T-2，4T-3 一个 标明横截面 3.2 133×30mm 规格试样加工及检测内容 编号 热处理工艺 拉伸试样 冲击...
