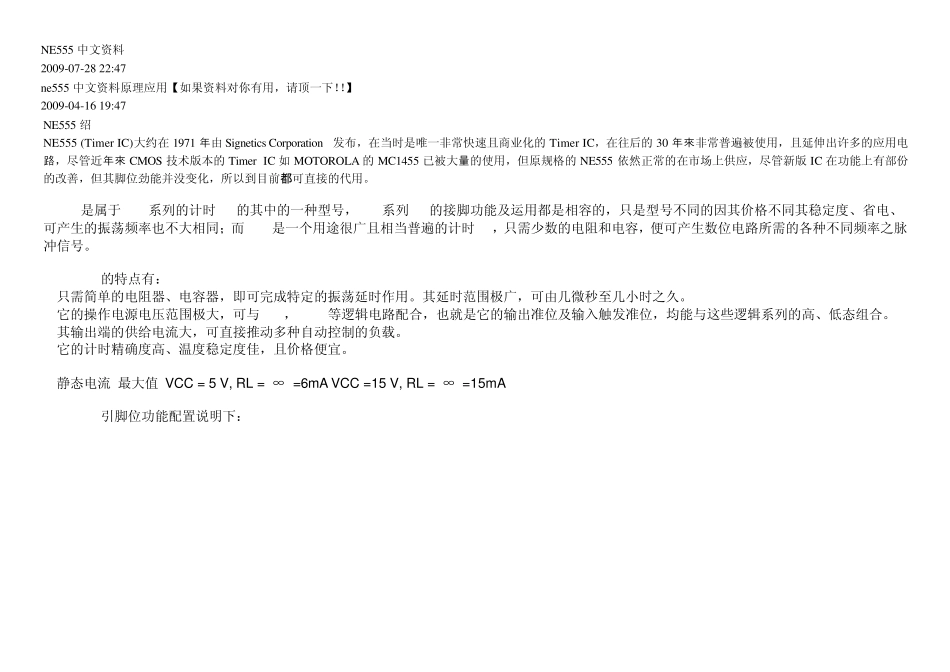

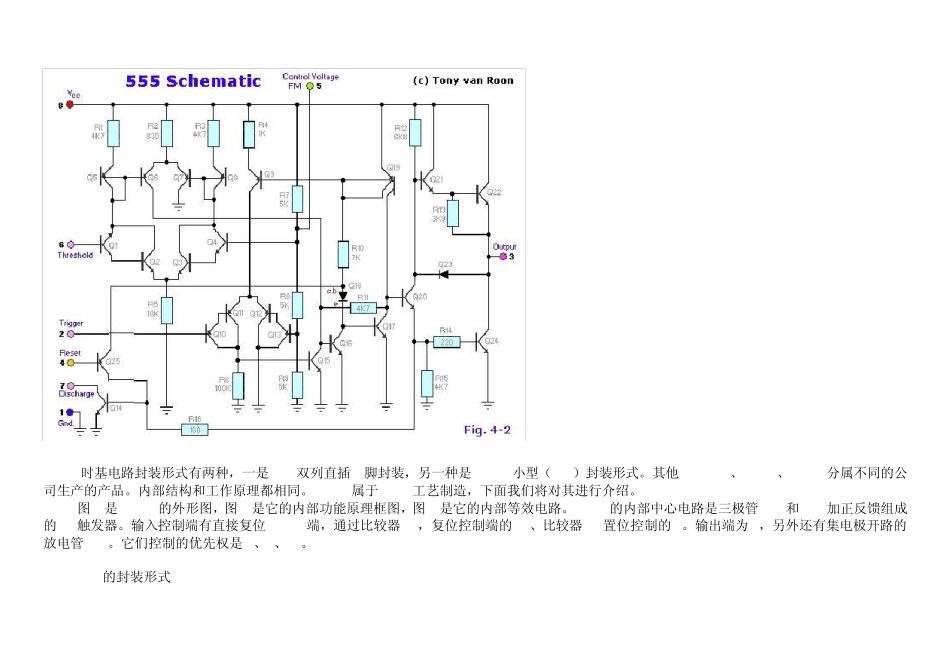

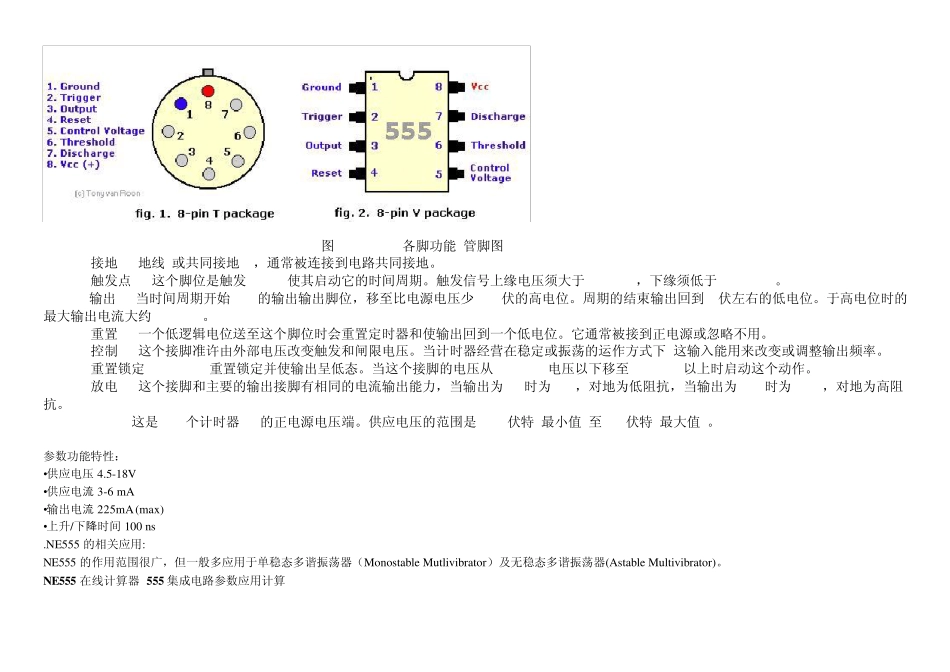

NE555 中文资料 2009-07-28 22:47 ne555 中文资料原理应用【如果资料对你有用，请顶一下！！】 2009-04-16 19:47 NE555 绍 NE555 (Timer IC)大约在 1971 年由 Signetics Corporation发布，在当时是唯一非常快速且商业化的 Timer IC，在往后的 30 年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來 CMOS 技术版本的 Timer IC 如 MOTOROLA 的 MC1455 已被大量的使用，但原规格的 NE555 依然正常的在市场上供应，尽管新版 IC 在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。 NE555是属于 555系列的计时 IC的其中的一种型号，555系列 IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而 555是一个用途很广且相当普遍的计时 IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。 a. NE555的特点有： 1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。其延时范围极广，可由几微秒至几小时之久。 2.它的操作电源电压范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。 3.其输出端的供给电流大，可直接推动多种自动控制的负载。 4.它的计时精确度高、温度稳定度佳，且价格便宜。 5.静态电流 最大值 VCC = 5 V, RL = ∞ =6m A VCC =15 V, RL = ∞ =15m A b. NE555引脚位功能配置说明下： 图1-2 NE555各脚功能-管脚图 Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。 Pin 2 (触发点) -这个脚位是触发 NE555使其启动它的时间周期。触发信号上缘电压须大于 2/3 VCC，下缘须低于 1/3 VCC 。 Pin 3 (输出) -当时间周期开始 555的输出输出脚位，移至比电源电压少 1.7伏的高电位。周期的结束输出回到O伏左右的低电位。于高电位时的最大输出电流大约 200 mA 。 Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。它通常被接到正电源或忽略不用。 Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。 Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。当这个接脚的电压从 1/3 VCC电压以下移至 2/3 VCC以上时启动这个动作。 Pin ...
