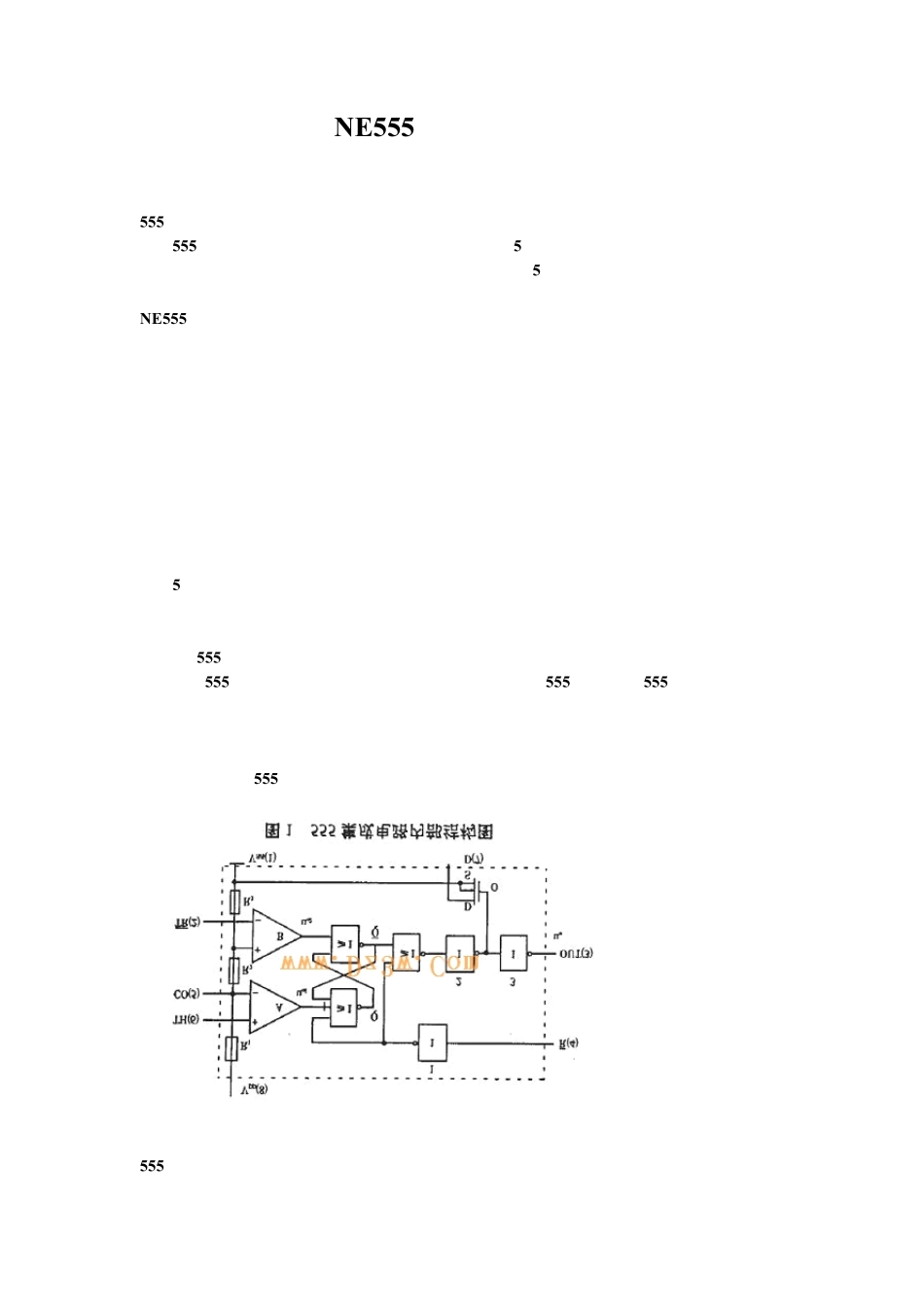

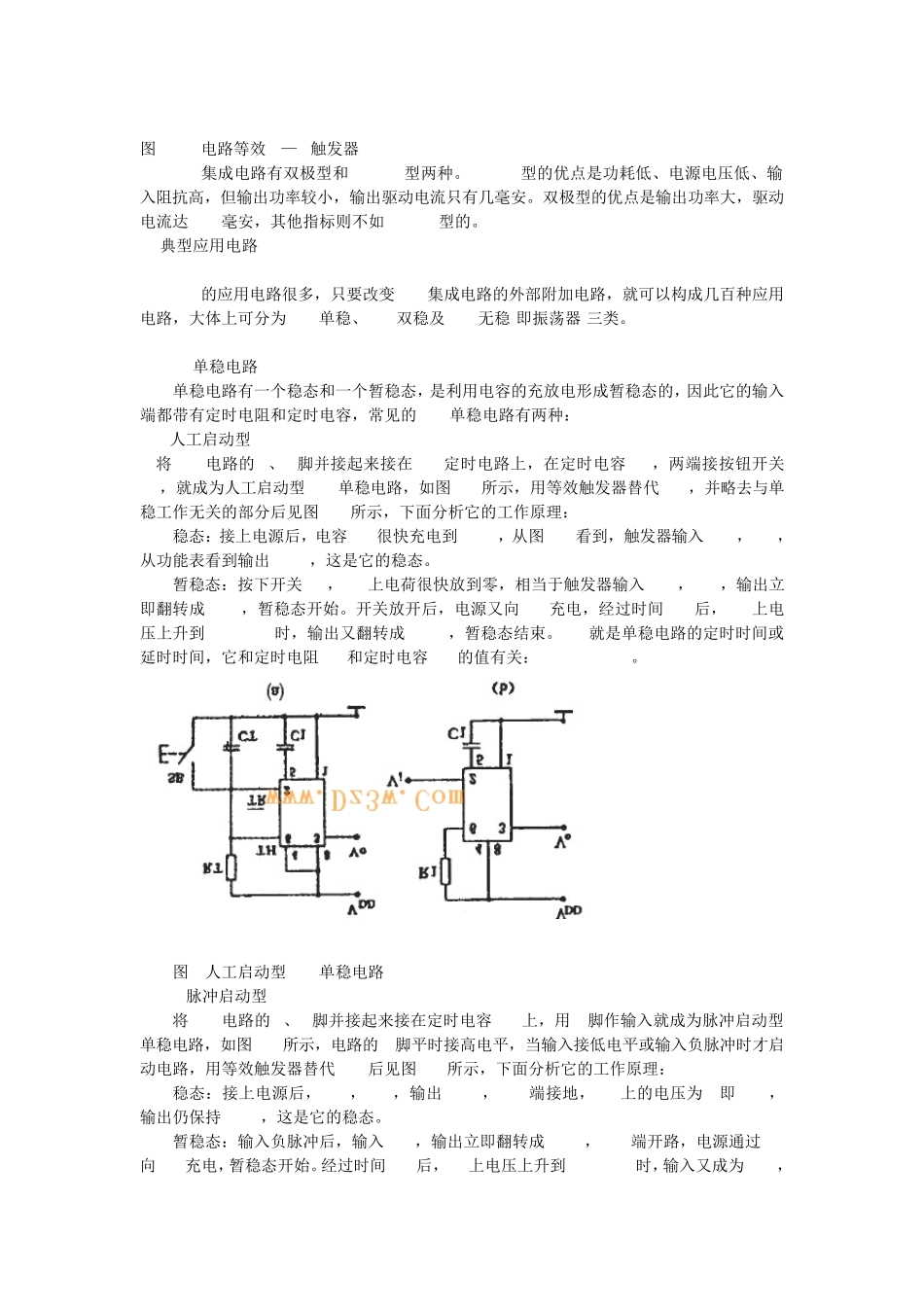

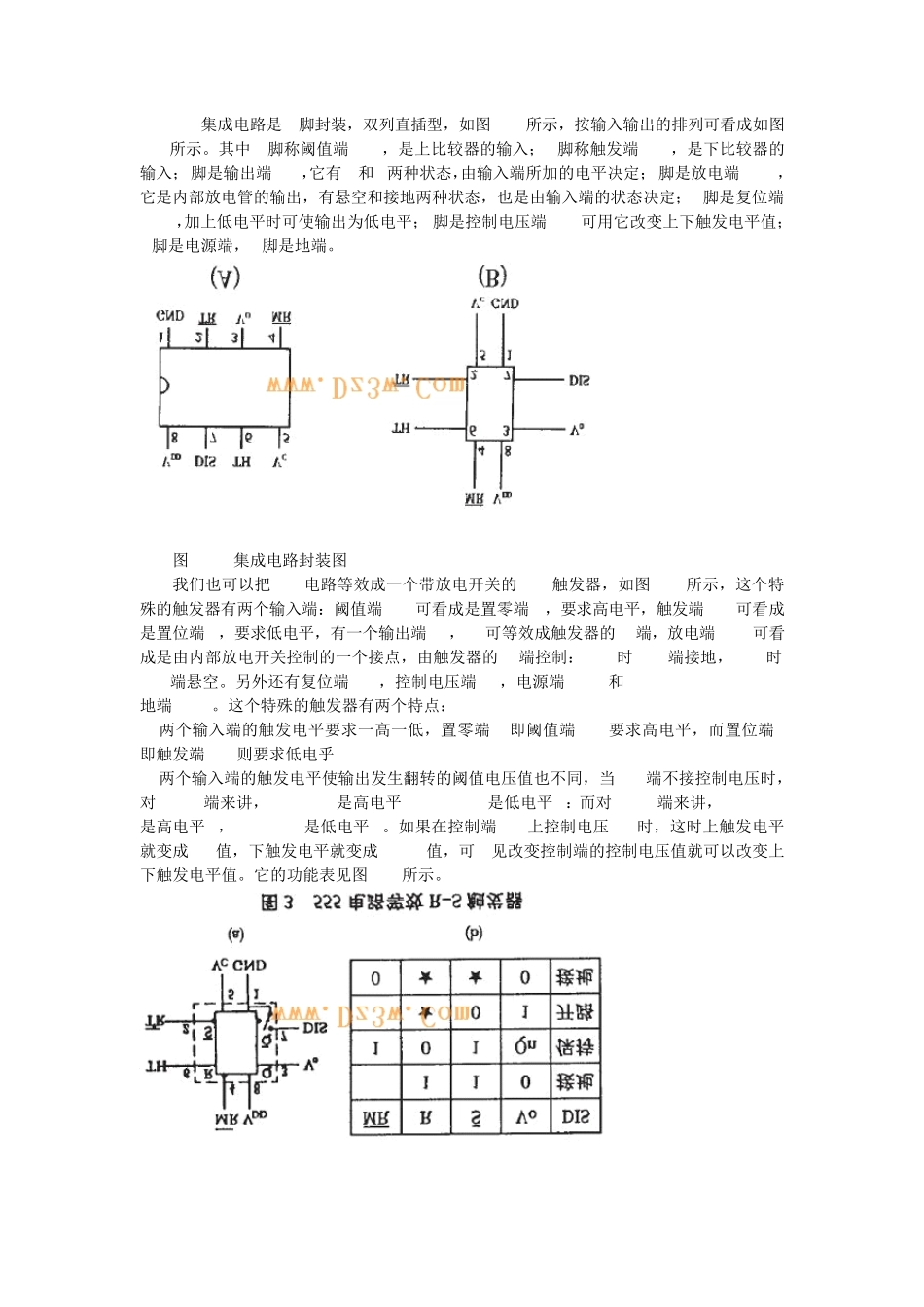

NE555 中文资料详解555 芯片引脚图及引脚描述555 的 8脚是集成电路工作电压输入端,电压为 5~18V,以 UCC表示;从分压器上看出,上比较器 6脚 A1的5脚接在 R1和 R2之间,所以 5 脚的电压固定在 2UCC/3上;下比较器 A2接在 R2与 R3之间,A2的同相输入端电位被固定在 UCC/3上。NE555 管脚功能介绍:1脚为地。2脚为触发输入端;3脚为输出端,输出的电平状态受触发器控制,而触发器受上比较器 6脚和下比较器 2脚的控制。当触发器接受上比较器 A1从 R脚输入的高电平时,触发器被置于复位状态,3脚输出低电平;2脚和 6脚是互补的,2脚只对低电平起作用,高电平对它不起作用,即电压小于 1Ucc/3,此时 3脚输出高电平。6脚为阈值端,只对高电平起作用,低电平对它不起作用,即输入电压大于 2Ucc/3,称高触发端,3脚输出低电平,但有一个先决条件,即 2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压 Ucc,输出电流最大可打 200mA。4脚是复位端,当 4脚电位小于 0.4V时,不管 2、6脚状态如何,输出端 3脚都输出低电平。5 脚是控制端。7脚称放电端,与 3脚输出同步,输出电平一致,但 7脚并不输出电流,所以 3脚称为实高(或低)、7脚称为虚高。1 555 集成电路的框图及工作原理555 集成电路开始是作定时器应用的,所以叫做 555 定时器或 555 时基电路。但后来经过开发,它除了作定时延时控制外,还可用于调光、调温、调压、调速等多种控制及计量检测。此外,还可以组成脉冲振荡、单稳、双稳和脉冲调制电路,用于交流信号源、电源变换、频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉,目前被广泛用于各种电子产品中,555 集成电路内部有几十个元器件,有分压器、比较器、基本 R-S触发器、放电管以及缓冲器等,电路比较复杂,是模拟电路和数字电路的混合体,如图 1所示。555 芯片管脚介绍555集成电路是8脚封装,双列直插型,如图2(A)所示,按输入输出的排列可看成如图2(B)所示。其中 6脚称阈值端(TH),是上比较器的输入;2脚称触发端(TR),是下比较器的输入;3脚是输出端(Vo),它有O和1两种状态,由输入端所加的电平决定;7脚是放电端(DIS),它是内部放电管的输出,有悬空和接地两种状态,也是由输入端的状态决定;4脚是复位端(MR),加上低电平时可使输出为低电平;5脚是控制电压端(Vc),可用它改变上下触发电平值;8脚是电源端,1脚是地端。图2555集成电路封装图我们也可以把 555电...
