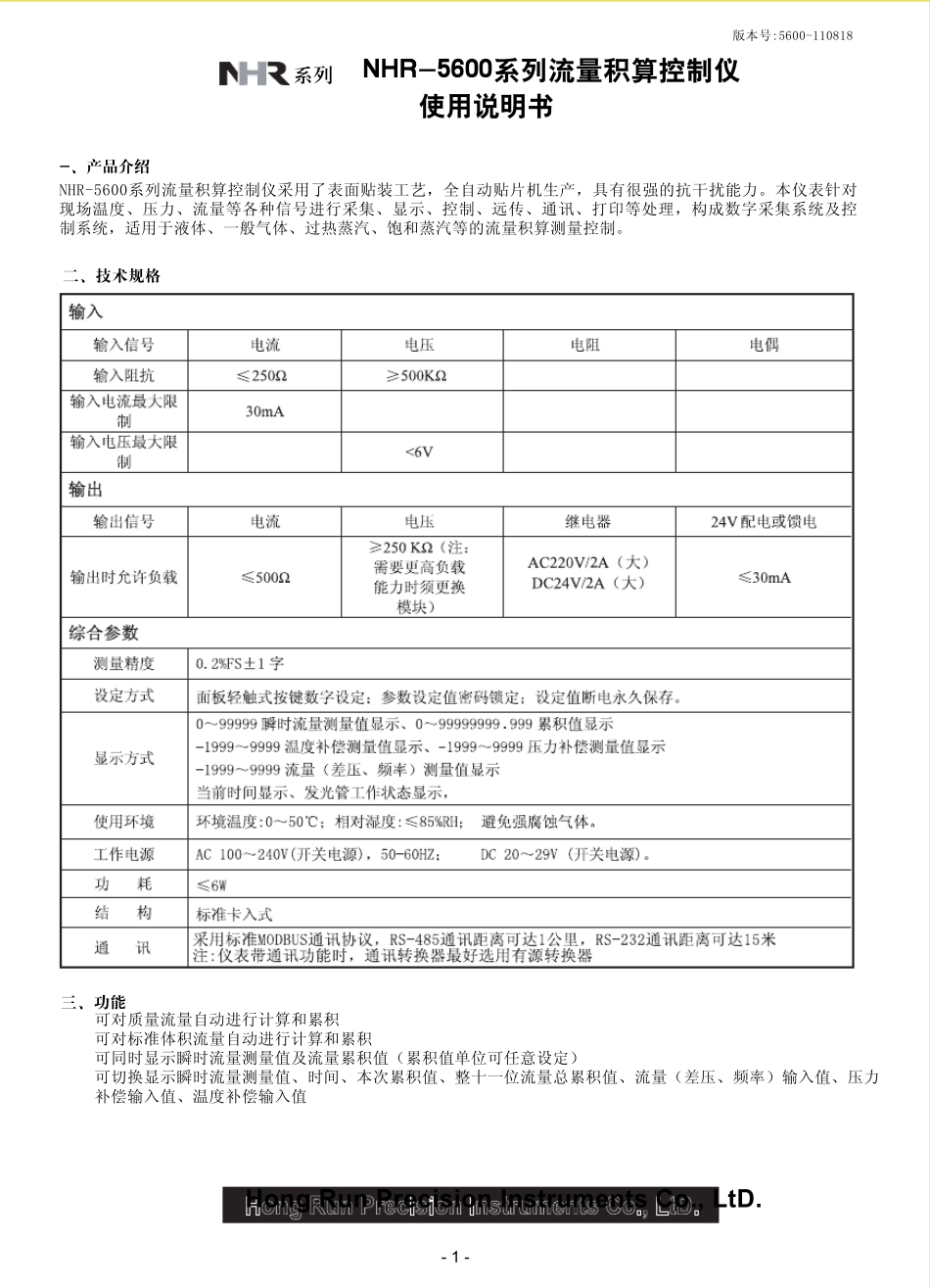

NHR5600流量积算控制仪_第1页
1/28

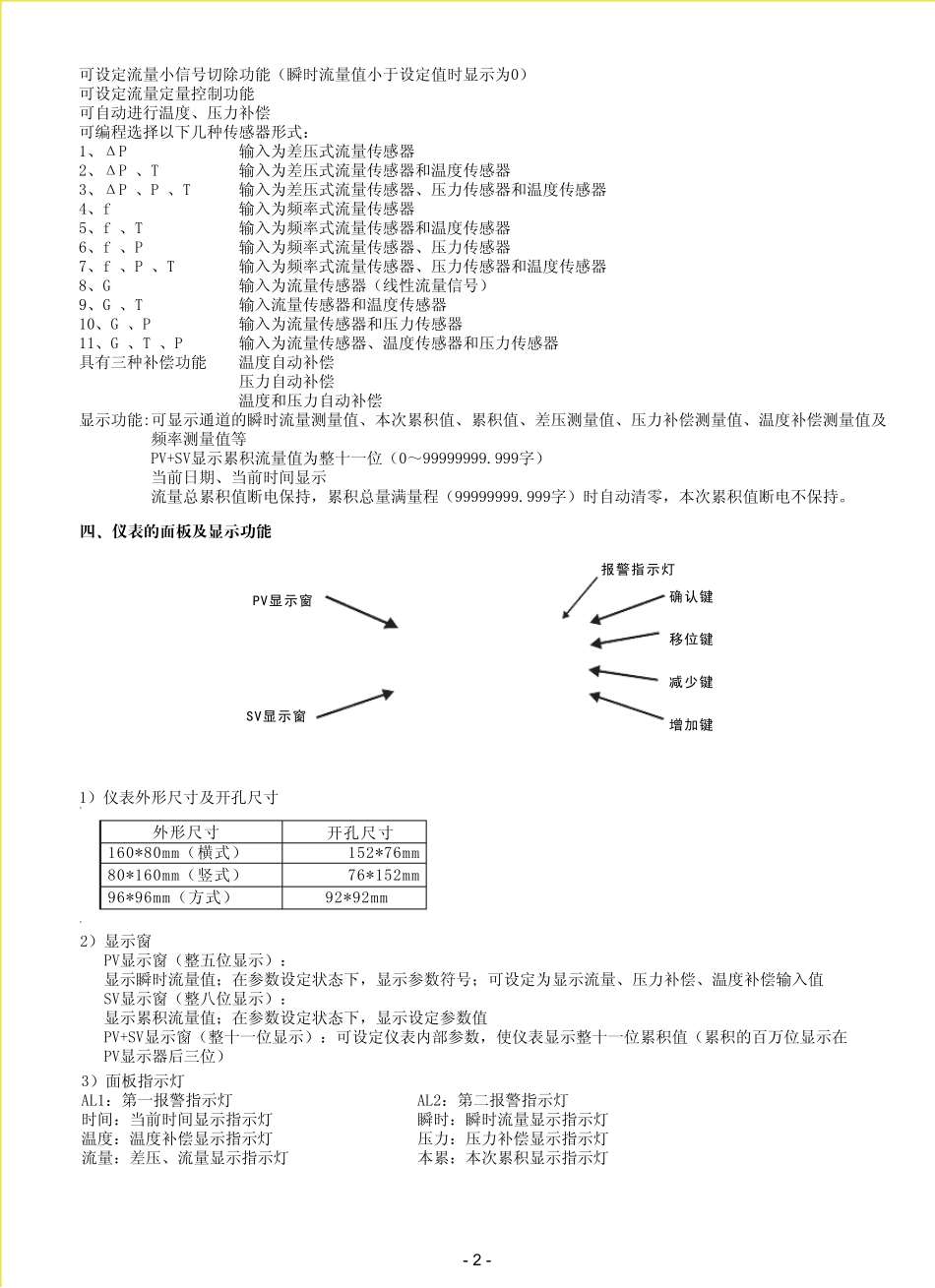

NHR5600流量积算控制仪_第2页
2/28

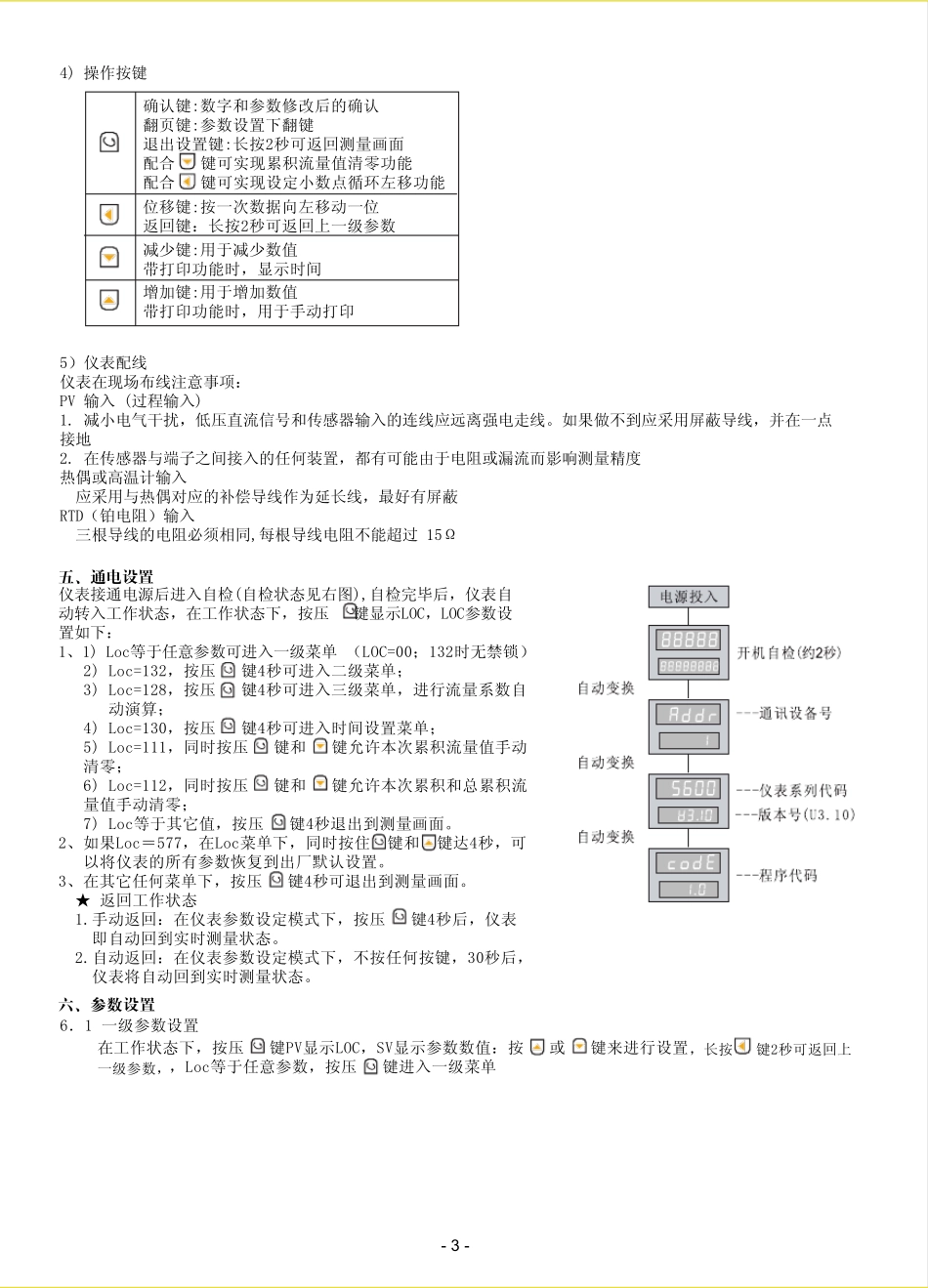

NHR5600流量积算控制仪_第3页
3/28
-、产品介绍- 1 -系 列 使 用 说 明 书NHR-5600系列流量积算控制仪采用了表面贴装工艺,全自动贴片机生产,具有很强的抗干扰能力。本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于液体、一般气体、过热蒸汽、饱和蒸汽等的流量积算测量控制。NHR-5600系 列 流 量 积算控制仪二、技术规格三、功能 可对质量流量自动进行计算和累积 可对标准体积流量自动进行计算和累积 可同时显示瞬时流量测量值及流量累积值(累积值单位可任意设定) 可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量(差压、频率)输入值、压力 补偿输入值、温度补偿输入值版本号:5600-110818 Hong Ru n Precision Instru ments Co., LtD.- 2 -可设定流量小信号切除功能(瞬时流量值小于设定值时显示为0)可设定流量定量控制功能可自动进行温度、压力补偿可编程选择以下几种传感器形式:1、ΔP 输入为差压式流量传感器2、ΔP 、T 输入为差压式流量传感器和温度传感器3、ΔP 、P 、T 输入为差压式流量传感器、压力传感器和温度传感器4、f 输入为频率式流量传感器5、f 、T 输入为频率式流量传感器和温度传感器6、f 、P 输入为频率式流量传感器、压力传感器7、f 、P 、T 输入为频率式流量传感器、压力传感器和温度传感器8、G 输入为流量传感器(线性流量信号)9、G 、T 输入流量传感器和温度传感器10、G 、P 输入为流量传感器和压力传感器11、G 、T 、P 输入为流量传感器、温度传感器和压力传感器具有三种补偿功能 温度自动补偿 压力自动补偿 温度和压力自动补偿显示功能:可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及 频率测量值等 PV+SV显示累积流量值为整十一位(0~99999999.999字) 当前日期、当前时间显示 流量总累积值断电保持,累积总量满量程(99999999.999字)时自动清零,本次累积值断电不保持。四、仪表的面板及显示功能2)显示窗 PV显示窗(整五位显示): 显示瞬时流量值;在参数设定状态下,显示参数符号;可设定为显示流量、压力补偿、温度补偿输入值 SV显示窗(整八位显示): 显示累积流量值;在参数设定状态下,显示设定参数值 PV+SV显示窗(整十一位显示):可设定仪表内部参数,使仪表显示整十一位累积值(累积的百万位显示在 PV显示器后...
