大棚覆盖薄膜材料VIP专享VIP免费

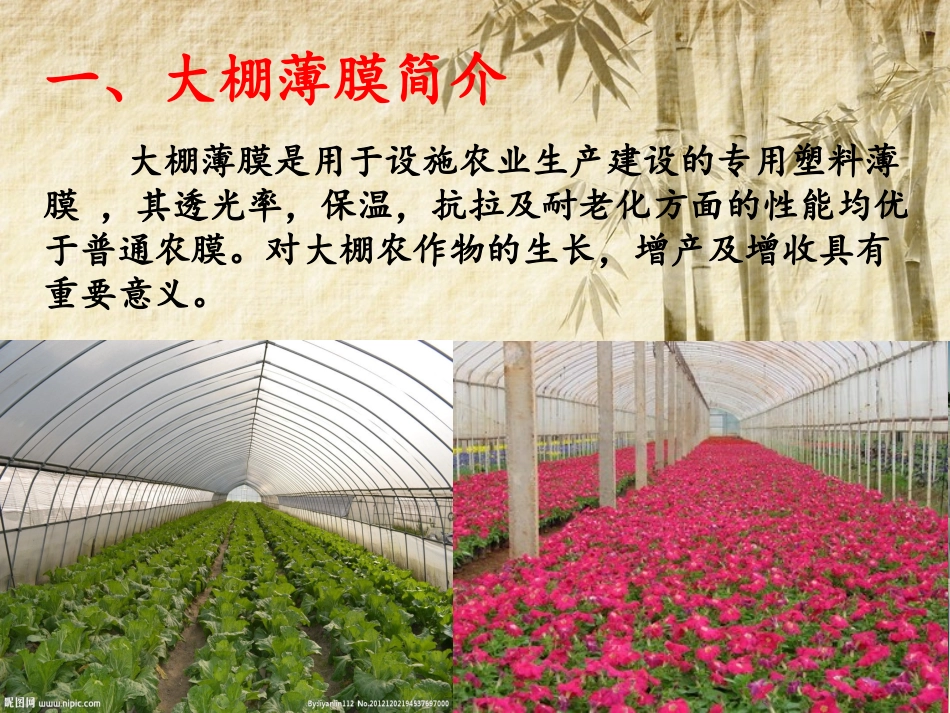

项目完成报告塑料薄膜材料之大棚覆盖薄膜材料第二组目录一、大棚薄膜简介二、材料性能要求三、材料选择范围四、材料性能比较五、材料选择结果一、大棚薄膜简介大棚薄膜是用于设施农业生产建设的专用塑料薄膜，其透光率，保温，抗拉及耐老化方面的性能均优于普通农膜。对大棚农作物的生长，增产及增收具有重要意义。二、材料性能要求1、透光性波长在350~3000nm区域内（可见光和近红外线区域）透过率越高越好。波长在400~700nm区域内光合有效辐射最佳；波长在760~3000nm区域内产生热效应。波长<350的近紫外线区域和波长>3000的红外线区域，透过率越低越好。波长<350紫外线加速薄膜老化—寿命短；波长>3000的红外线波段，是各种物质热辐射失热主要波段，透过率越高，保温性越差。2、保温性覆盖材料保温性的差异取决于其热辐射透过率的不同，波长>3000nm红外线波段的透过率越高，保温性越差。提高保温性，需在薄膜生产过程中添加红外线阻隔剂。3、力学性能薄膜使用过程中经常受到冲击力、积雪、雨水、拉伸等外力作用，故要考虑强度，包括横向拉伸强度（kg/cm2)、断裂伸长率(%)，抗冲击强度等。例如：1）纵向力（包括冲击力、冰雹等）；2）横向负荷（雨、雪等）；3）拉伸力；4）不光滑骨架的磨损。4、耐侯性耐侯性指塑料薄膜防老化性能。薄膜老化后在高温下变脆，撕裂透光率衰减在薄膜生产工艺中加入光稳定剂、热稳定剂、抗氧化剂和紫外吸收剂。5、防雾、防滴性设施内高湿环境，在室内形成雾透光率降低5%~10%影响气温升高如何获得流滴性？加入表面活性剂—防雾滴剂产生雾和液滴的危害：1）影响透光率、温度2）诱发病害三、材料选择范围聚氯乙烯薄膜和聚乙烯薄膜是目前农业生产中用量最大的两种塑料薄膜。其中，聚氯乙烯薄膜由于有较好的综合性能，是我国农业生产上推广应用时间最长、数量最大的一种。聚乙烯薄膜是近年推广应用的品种，由于它的性能优越，用量正在大幅度地增长。乙烯-醋酸乙烯共聚物(EVA)棚膜是近年来用于农业上的新的农膜材料,其各项性能都要强于其余两种棚膜。1、聚氯乙烯(PVC)棚膜聚氯乙烯(PVC)棚膜保温性、透光性、耐候性好，柔软，易造型，适合做为温室、大棚及中小拱棚的外覆盖材料。缺点是薄膜比重大(1.3克/立方厘米)，一定重量的棚膜覆盖面积较聚乙烯膜(PE)减少1/3，成本增加；低温下变硬、脆化，高温下易软化、松弛；助剂析出后，膜面吸尘，影响透光，残膜不能燃烧处理，因有氯气产生。2、聚乙烯(PE)棚膜聚乙烯(PE)棚膜质地轻(比重0.92克/厘米3)，柔软，易造型，透光性好，无毒，适于做各种棚膜、地膜，是我国主要的农膜品种。其缺点是；耐候性及保温性差，不易粘接。如果生产大棚薄膜，必须加入耐老化剂、无滴剂、保温剂等添加剂，才能适于生产的要求。3、乙烯-醋酸乙烯(EVA)棚膜乙烯-醋酸乙烯共聚物(EVA)棚膜EVA树脂是近年来用于农业上的新的农膜材料，用其制造的农膜，透光性、保温性及耐候性都强于PVC或PE农膜。EVA农膜覆盖可较其他棚膜增产10％左右，可连续使用2年以上，老化前不变形，用后可方便回收，不易造成土壤或环境污染。四、材料性能比较1．聚氯乙烯薄膜的机械强度较大，抗老化性能较好，弹性好，拉伸后可以复原；而聚乙烯薄膜的机械强度约为聚氯乙烯薄膜的百分之七十左右，韧性和回弹性较差，透光和表面老化性能不及聚氯乙烯薄膜，如果在制造薄膜时没有添加足够的抗老化材料，就容易在强烈的阳光下过早地发生表面龟裂、脆化等现象。不过，在使用期间，聚乙烯薄膜的机械强度，随时间增长而下降的速度，却要比聚氯乙烯薄膜小。拉伸强度/(Mpa)19~2318~19<17伸长率/%250~290517~673493~550直角撕裂/(N.cm-1)810~877301~432312~615冲击强度/(N.cm-1)14.510.57.0强度PVCEVAPE三种农膜的强度指标2．聚乙烯薄膜的透气性及传导热量的速度都比聚氯乙烯薄膜大。一般说来，传热的速度大，塑料薄膜大棚内热量的损失也大。因此，聚氯乙烯薄膜的保温性能要比聚乙烯薄膜好，增温效果也较显著。据测试，聚乙烯薄膜平均保持的温度要比聚氯乙烯薄膜低1-2度。3．在聚氯乙烯薄膜大棚内，当水蒸汽增多时，容易附着在薄膜上，形成雾层和水油，造成棚内秧苗烂秧。在聚乙烯...
