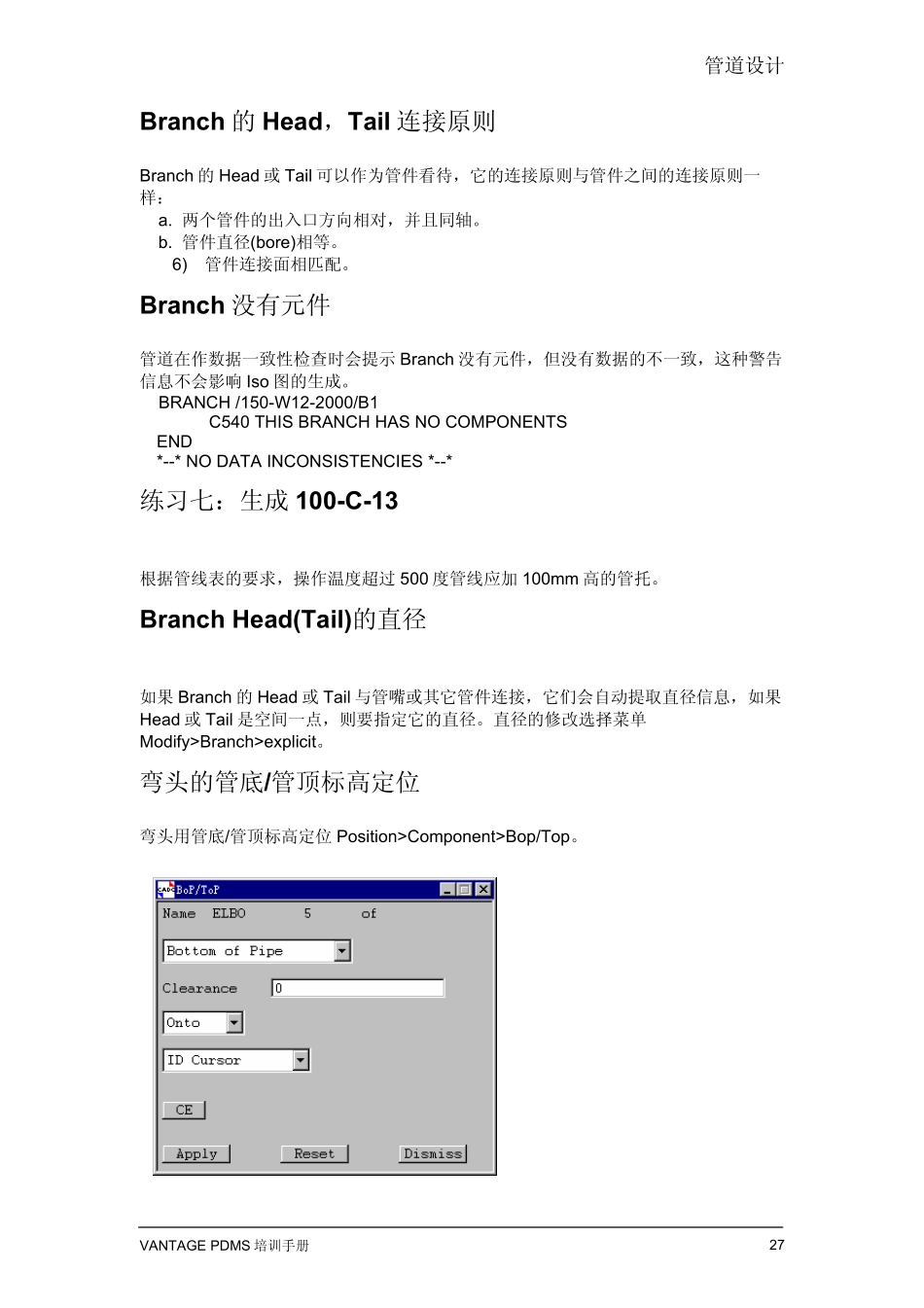

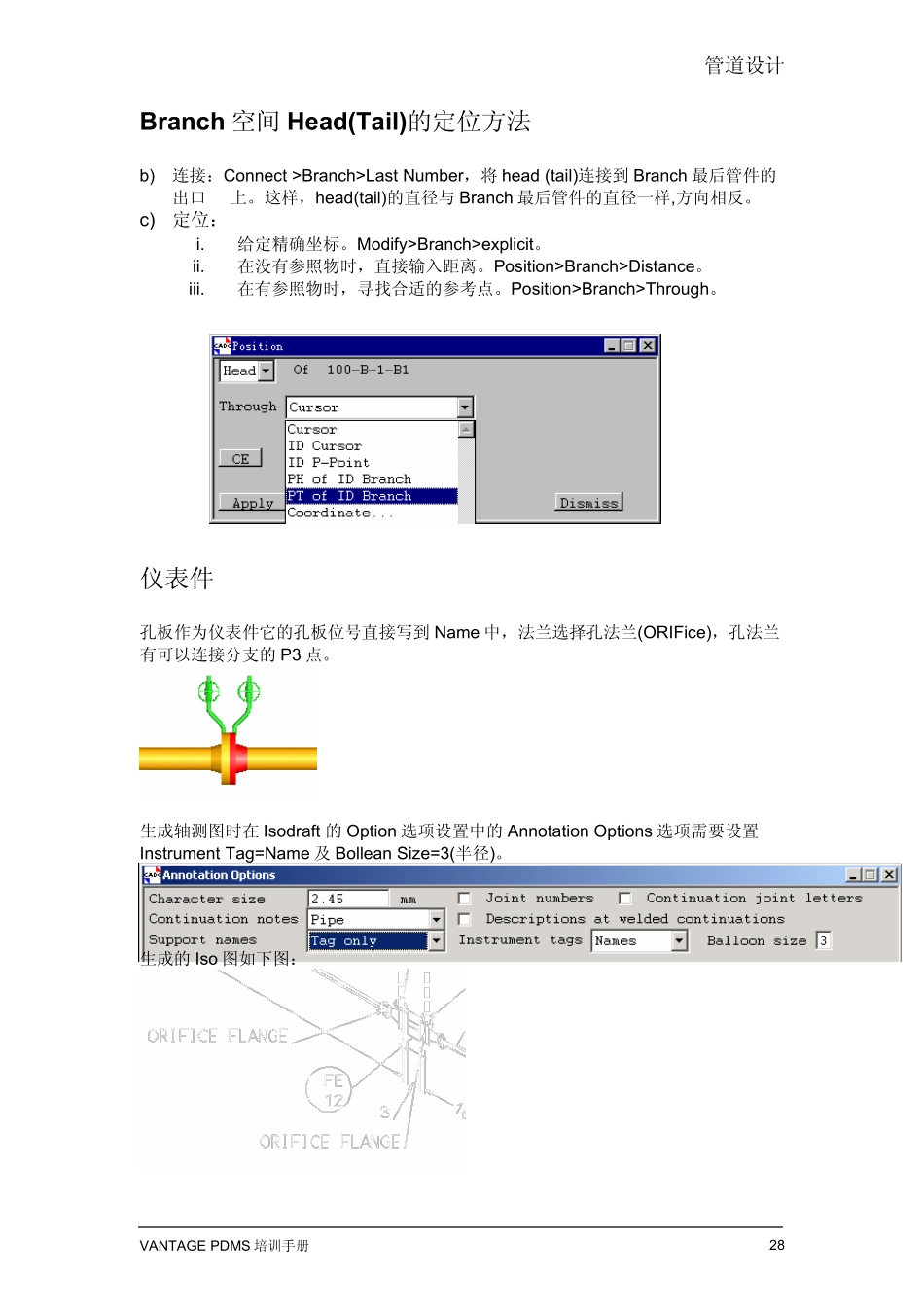

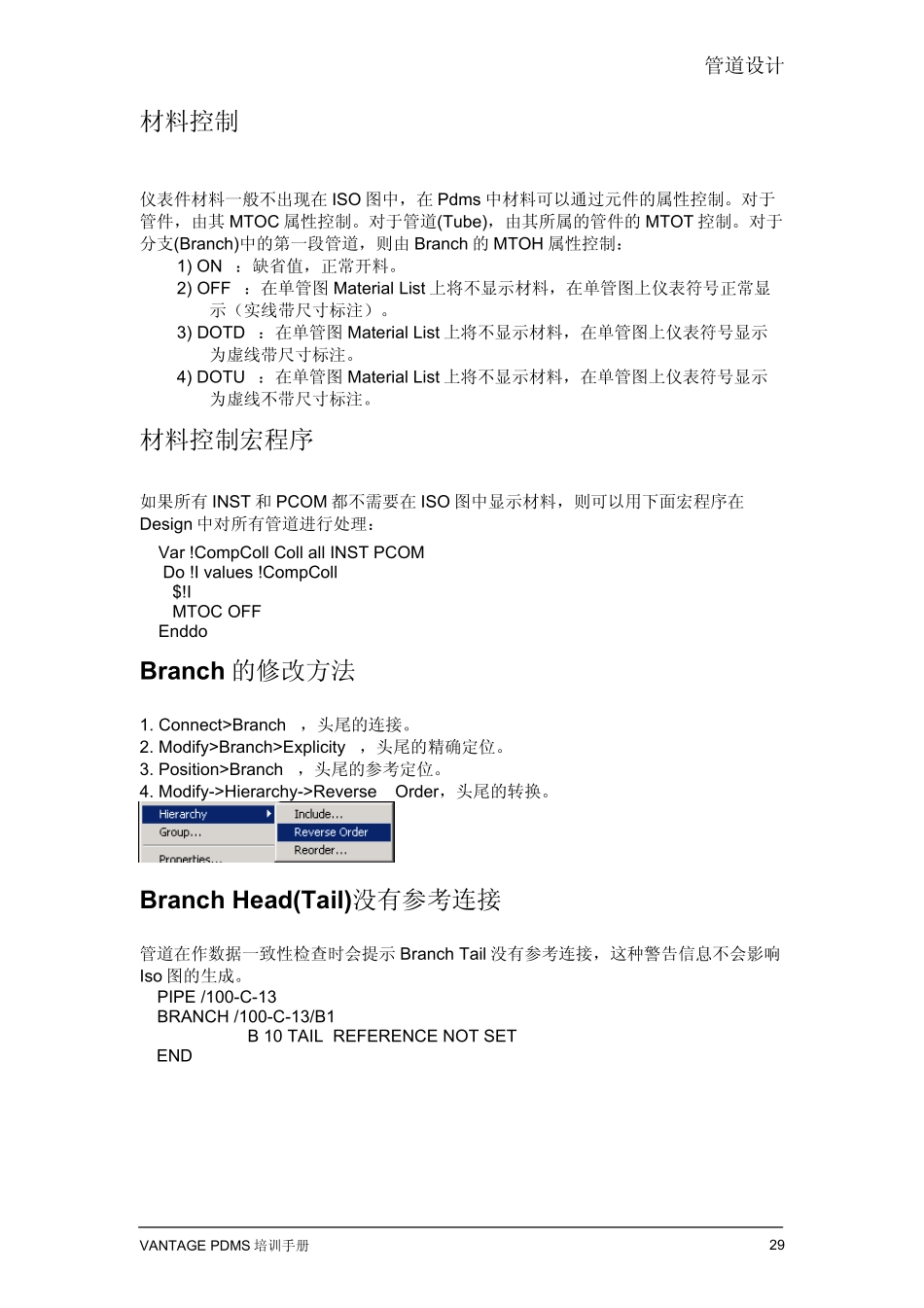

管道设计 VANTAGE PDMS 培训手册 27Branch 的Head，Tail 连接原则 Branch 的Head 或Tail 可以作为管件看待，它的连接原则与管件之间的连接原则一样： a. 两个管件的出入口方向相对，并且同轴。 b. 管件直径(bore)相等。 6) 管件连接面相匹配。 Branch 没有元件 管道在作数据一致性检查时会提示 Branch 没有元件，但没有数据的不一致，这种警告信息不会影响 Iso 图的生成。 BRANCH /150-W12-2000/B1 C540 THIS BRANCH HAS NO COMPONENTS END *--* NO DATA INCONSISTENCIES *--* 练习七：生成 100-C-13 根据管线表的要求，操作温度超过 500 度管线应加 100mm 高的管托。 Branch Head(Tail)的直径 如果 Branch 的Head 或Tail 与管嘴或其它管件连接，它们会自动提取直径信息，如果Head 或Tail 是空间一点，则要指定它的直径。直径的修改选择菜单Modify>Branch>explicit。 弯头的管底/管顶标高定位 弯头用管底/管顶标高定位 Position>Component>Bop/Top。 管道设计 VANTAGE PDMS 培训手册 28Branch 空间Head(Tail)的定位方法 b) 连接：Connect >Branch>Last Number，将head (tail)连接到Branch 最后管件的出口 上。这样，head(tail)的直径与 Branch 最后管件的直径一样,方向相反。 c) 定位： i. 给定精确坐标。Modify>Branch>explicit。 ii. 在没有参照物时，直接输入距离。Position>Branch>Distance。 iii. 在有参照物时，寻找合适的参考点。Position>Branch>Through。 仪表件 孔板作为仪表件它的孔板位号直接写到Name 中，法兰选择孔法兰(ORIFice)，孔法兰有可以连接分支的P3 点。 生成轴测图时在 Isodraft 的Option 选项设置中的Annotation Options 选项需要设置Instrument Tag=Name 及 Bollean Size=3(半径)。 生成的Iso 图如下图： 管道设计 VANTAGE PDMS 培训手册 29材料控制 仪表件材料一般不出现在ISO 图中，在Pdms 中材料可以通过元件的属性控制。对于管件，由其 MTOC 属性控制。对于管道(Tube)，由其所属的管件的MTOT 控制。对于分支(Branch)中的第一段管道，则由 Branch 的MTOH 属性控制： 1) ON ：缺省值，正常开料。 2) OFF ：在单管图Material List 上将不显示材料，在单管图上仪表符号正常显示（实线带尺寸标注）。 3) DOTD ：在单管图Material List 上将不显示材料，在单管图上仪表符号显示为虚线带尺寸标...
