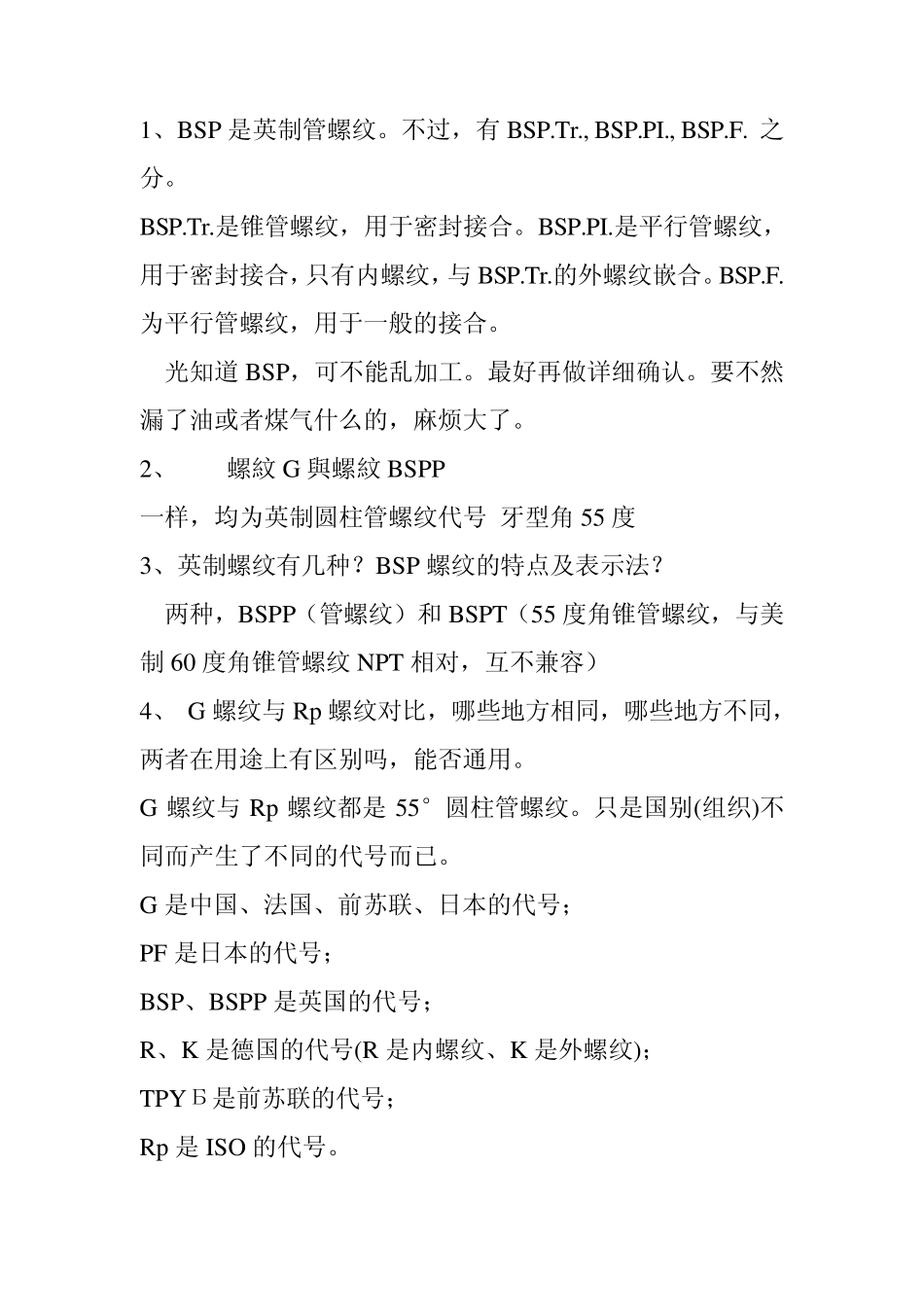

PF螺纹标准与G螺纹_第1页
1/10

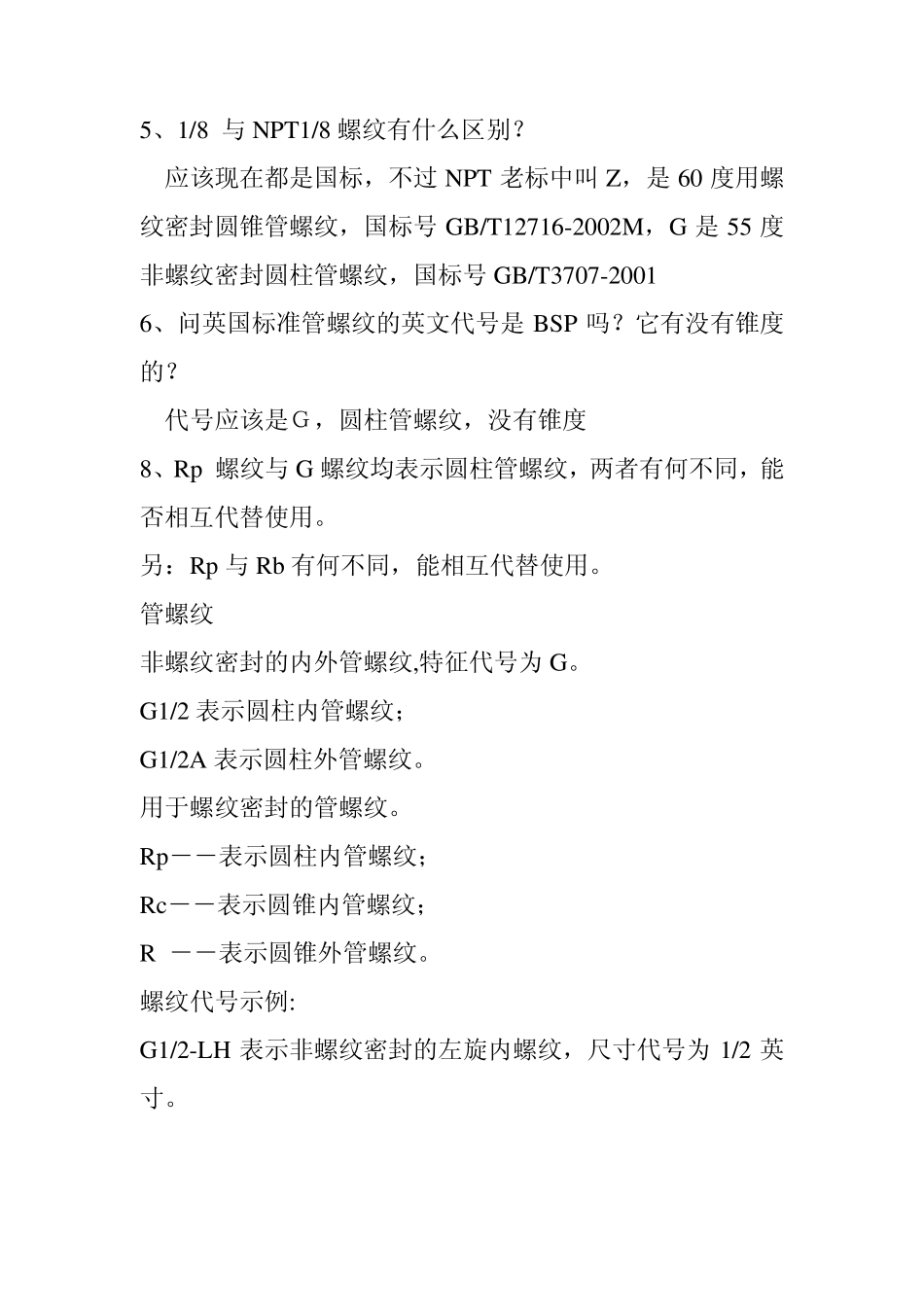

PF螺纹标准与G螺纹_第2页
2/10

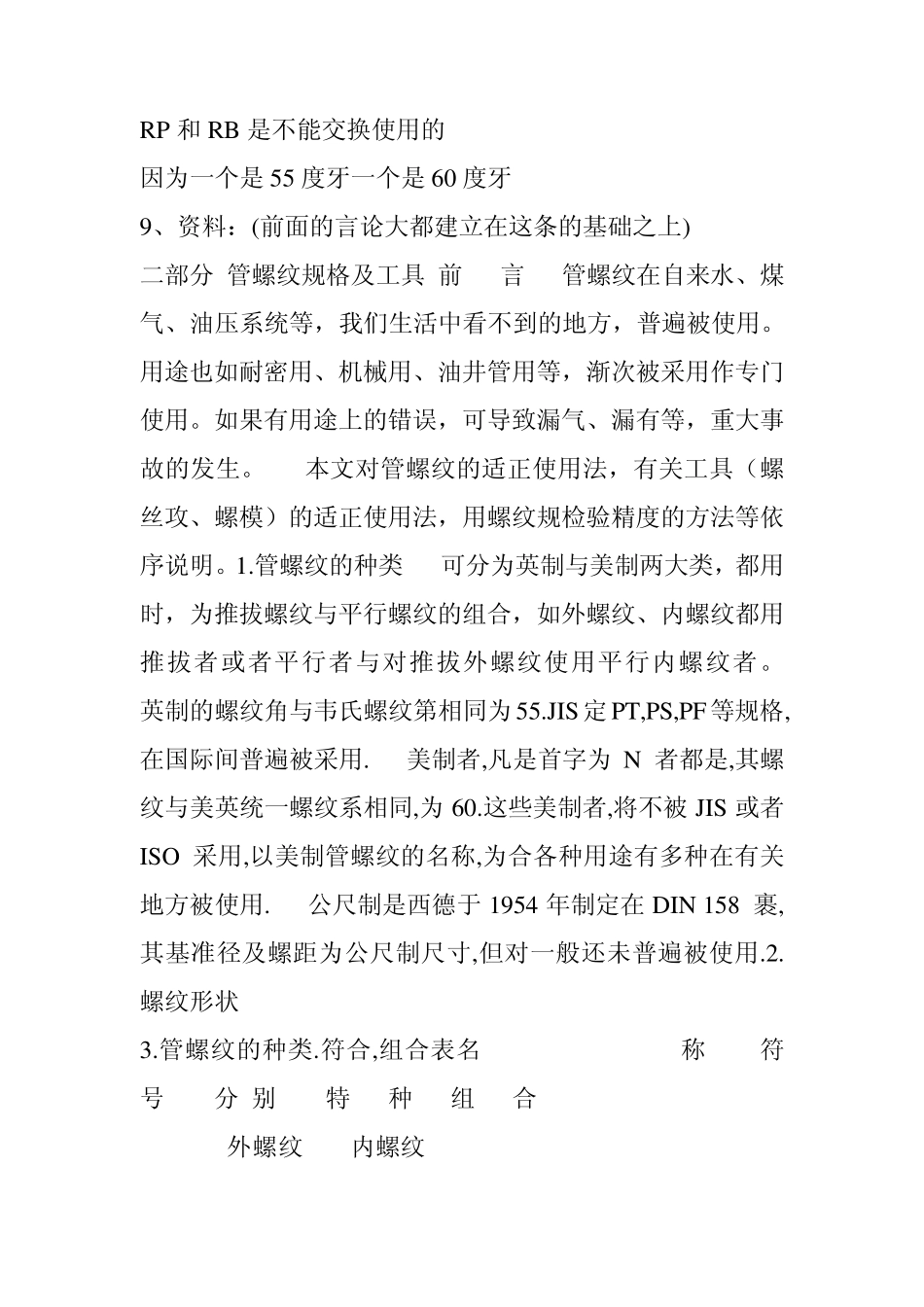

PF螺纹标准与G螺纹_第3页
3/10
1、BSP 是英制管螺纹。不过,有BSP.Tr., BSP.PI., BSP.F. 之分。 BSP.Tr.是锥管螺纹,用于密封接合。BSP.PI.是平行管螺纹,用于密封接合,只有内螺纹,与BSP.Tr.的外螺纹嵌合。BSP.F.为平行管螺纹,用于一般的接合。 光知道BSP,可不能乱加工。最好再做详细确认。要不然漏了油或者煤气什么的,麻烦大了。 2、 螺紋G 與螺紋BSPP 一样,均为英制圆柱管螺纹代号 牙型角55 度 3、英制螺纹有几种?BSP 螺纹的特点及表示法? 两种,BSPP(管螺纹)和BSPT(55 度角锥管螺纹,与美制60 度角锥管螺纹NPT 相对,互不兼容) 4、 G 螺纹与Rp 螺纹对比,哪些地方相同,哪些地方不同,两者在用途上有区别吗,能否通用。 G 螺纹与Rp 螺纹都是55°圆柱管螺纹。只是国别(组织)不同而产生了不同的代号而已。 G 是中国、法国、前苏联、日本的代号; PF 是日本的代号; BSP、BSPP 是英国的代号; R、K 是德国的代号(R 是内螺纹、K 是外螺纹); TPYБ是前苏联的代号; Rp 是ISO 的代号。 5、1/8 与 NPT1/8 螺纹有什么区别? 应该现在都是国标,不过 NPT 老标中叫 Z,是 60 度用螺纹密封圆锥管螺纹,国标号 GB/T12716-2002M,G 是 55 度非螺纹密封圆柱管螺纹,国标号 GB/T3707-2001 6、问英国标准管螺纹的英文代号是 BSP 吗?它有没有锥度的? 代号应该是G,圆柱管螺纹,没有锥度 8、Rp 螺纹与 G 螺纹均表示圆柱管螺纹,两者有何不同,能否相互代替使用。 另:Rp 与 Rb 有何不同,能相互代替使用。 管螺纹 非螺纹密封的内外管螺纹,特征代号为 G。 G1/2 表示圆柱内管螺纹; G1/2A 表示圆柱外管螺纹。 用于螺纹密封的管螺纹。 Rp--表示圆柱内管螺纹; Rc--表示圆锥内管螺纹; R --表示圆锥外管螺纹。 螺纹代号示例: G1/2-LH 表示非螺纹密封的左旋内螺纹,尺寸代号为 1/2 英寸。 RP 和RB 是不能交换使用的 因为一个是55 度牙一个是60 度牙 9、资料:(前面的言论大都建立在这条的基础之上) 二部分 管螺纹规格及工具 前 言 管螺纹在自来水、煤气、油压系统等,我们生活中看不到的地方,普遍被使用。用途也如耐密用、机械用、油井管用等,渐次被采用作专门使用。如果有用途上的错误,可导致漏气、漏有等,重大事故的发生。 本文对管螺纹的适正使用法,有关工具(螺丝攻、螺模)的适正使用法,用螺纹规检验精度的方法等依序说明。1.管螺纹的种类 可分为英制与美制两大...
