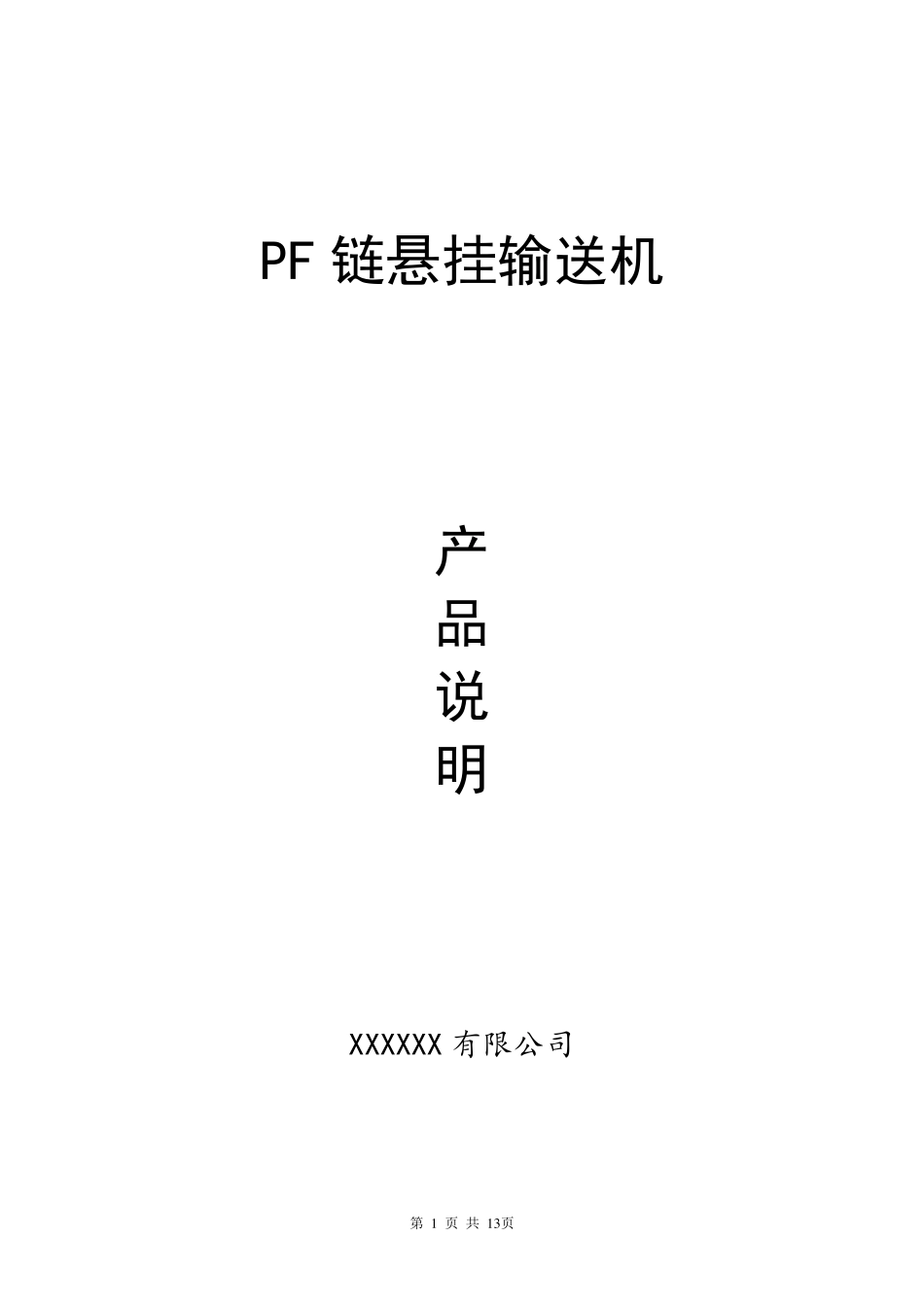

PF链悬挂输送机产品说明_第1页
1/13

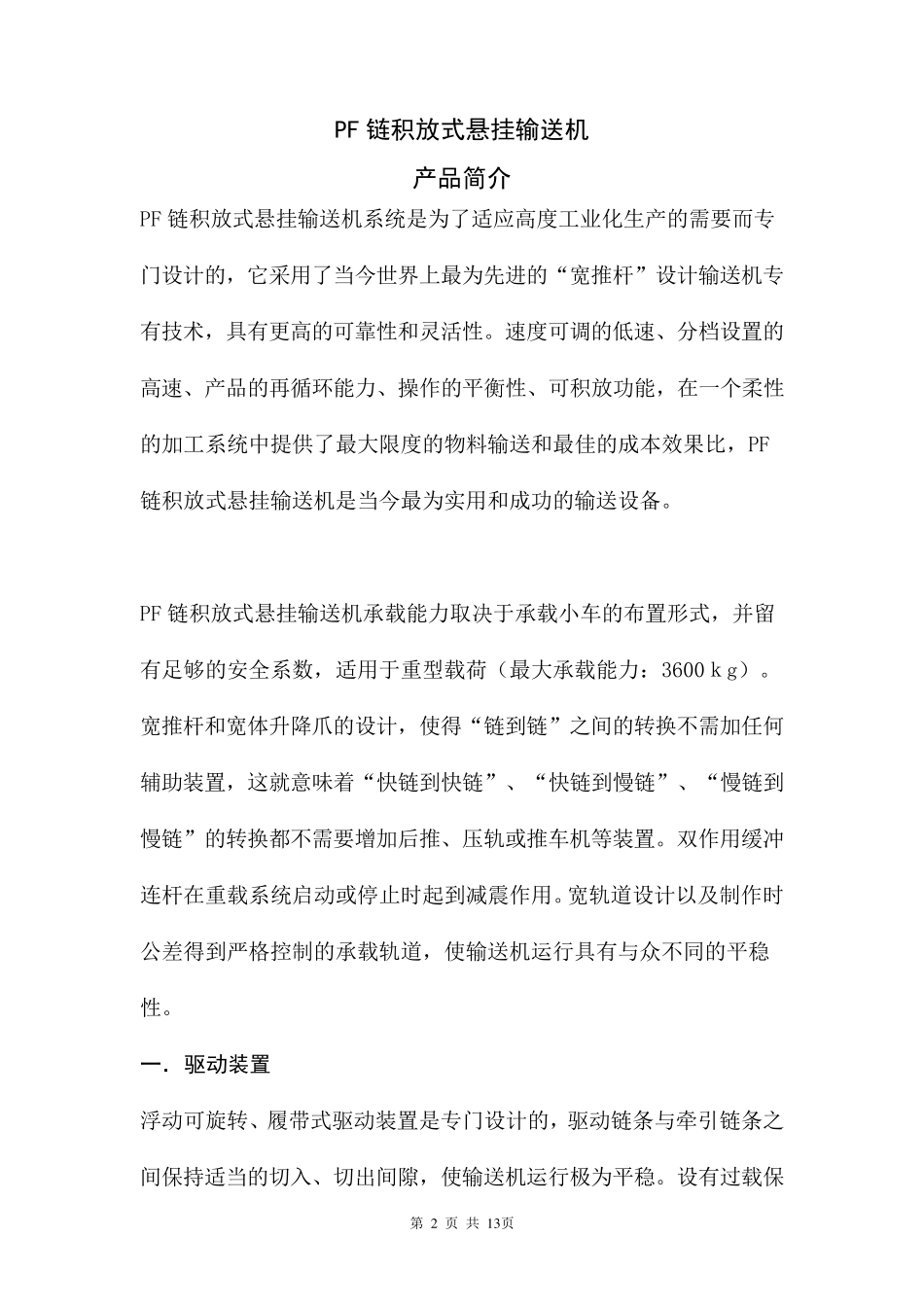

PF链悬挂输送机产品说明_第2页
2/13
PF链悬挂输送机产品说明_第3页
3/13
第 1 页 共 1 3 页 PF 链悬挂输送机 产 品 说 明 XXXXXX 有限公司 第 2 页 共 1 3 页 PF 链积放式悬挂输送机 产品简介 PF 链积放式悬挂输送机系统是为了适应高度工业化生产的需要而专门设计的,它采用了当今世界上最为先进的“宽推杆”设计输送机专有技术,具有更高的可靠性和灵活性。速度可调的低速、分档设置的高速、产品的再循环能力、操作的平衡性、可积放功能,在一个柔性的加工系统中提供了最大限度的物料输送和最佳的成本效果比,PF链积放式悬挂输送机是当今最为实用和成功的输送设备。 PF 链积放式悬挂输送机承载能力取决于承载小车的布置形式,并留有足够的安全系数,适用于重型载荷(最大承载能力:3600kg)。宽推杆和宽体升降爪的设计,使得“链到链”之间的转换不需加任何辅助装置,这就意味着“快链到快链”、“快链到慢链”、“慢链到慢链”的转换都不需要增加后推、压轨或推车机等装置。双作用缓冲连杆在重载系统启动 或停 止 时 起 到减 震 作用。宽轨道 设计以 及 制 作时公 差 得到严 格 控 制 的承载轨道 ,使输送机运 行 具有与 众 不同 的平稳性。 一. 驱动装置 浮 动 可旋 转、履 带 式驱 动 装置是专门设计的,驱 动 链条 与 牵 引 链条 之间保 持 适当的切 入 、切 出 间隙 ,使输送机运 行 极 为平稳 。设有过 载保第 3 页 共 1 3 页 护装置,当牵引力超过设定值时自动切断电源,防止设备损坏;故障排除后,复位即可启动。在线路设置一备一用两台驱动装置时,设有快速切换装置,当一台驱动装置发生故障时,实现快速转换,减少停机时间。 第 4 页 共 1 3 页 二. 张紧装置 最新设计的可移动式气动张紧装置对输送机的运行提供了合适的张力,高强度的环链保护装置即可保持输送机运行合适的张力,又能吸收由于重载下坡所引起的高峰张力,以防牵引链条短时松弛。张紧装置两端设有行程限位开关,用于张紧装置的过行程保护。 三. 承载轨道 承载轨道为专门轧制的带凸缘异型槽钢,使轨道导向轮的接触表面坚固耐磨,机械强度高于通常使用的槽钢,具有更好的刚性,加之制造过程中使用轨道专用工装卡具,轨道的一致性得到保证, 使小车的运行通畅、平稳。 第 5 页 共 1 3 页 四. 牵引链条 牵引链条是链式输送机的传动机构的主要部分,链条由精密模锻件外链片、内链片、销轴、推杆外链片、链支承小车组成,这些...
