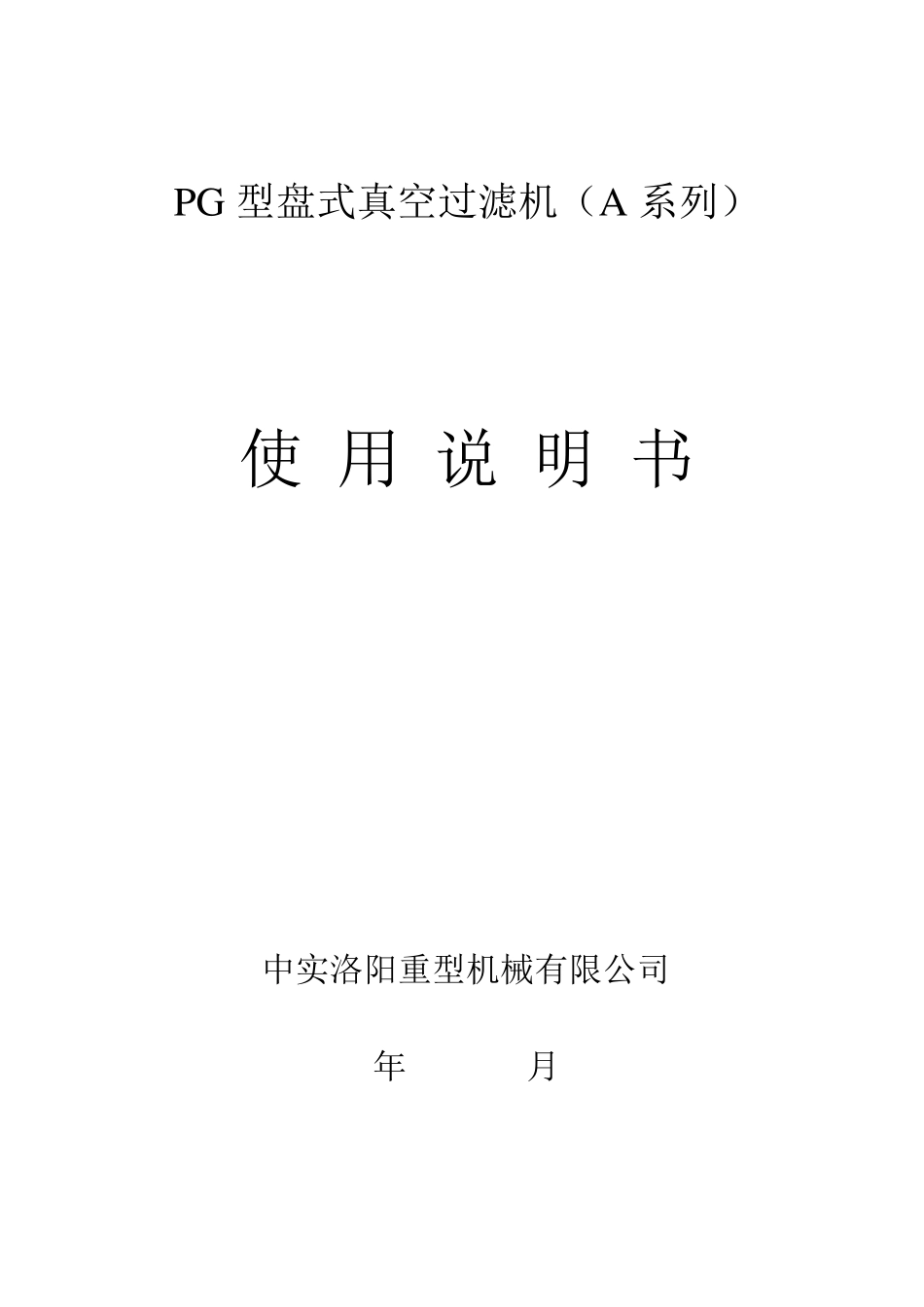

PG 型盘式真空过滤机（A 系列） 使 用 说 明 书 中实洛阳重型机械有限公司 年 月 目录 一、 前言 二、 用途 三、 技术规格 四、 工作原理 五、 主要结构 六、 安装调试 七、 运转维护 一、 前言 随着科学技术的发展，我厂总结多年来制造和用户使用的经验，本着科学实用的原则，开发了“A 系列”PG 型盘式真空过滤机，“A 系列”与老系列相比有以下主要特点： 1、主传动由原来的电机——齿链无级变速器——齿轮减速器——蜗轮传动改为电磁无级调速电机——摆线针轮减速器——蜗轮传动、且电机和摆线针轮减速器联为一体，使机器结构简单操作方便，提高效率，减少噪音，降低能耗。 2、主轴为钢板焊接主轴，彻底解决了原铸铁组合主轴刚性差，漏气，寿命短等毛病，使主轴寿命提高 2 倍。 3、扇形板为工程塑料制造的格子式或星点式等，还有铝合金扇形板，弹性扇形板等供用户选用，这些新型扇形板大大提高了使用性能和使用寿命。 如上技术也可用于老产品改造，有意改造老设备的用户请与我厂联系，我们将 尽 力 提供满 意的服 务 。我们亦 根 据 用户要求 改进 该 设备，做 非 标 准 设计 ，比如增 加 卸 料装 置 等。欢 迎 用户多提宝 贵 意见 ，以提高我厂的技术水 平 ，提高产品质 量 和服 务 水 平 。 二 、 用途 PG 型盘式真空过滤机用于选煤 厂和选矿 厂对 悬 浮 液 过滤脱 水 。 三 、 技术规 格 PG 型盘式真空过滤机过滤盘直 径 有1.8m 和2.7m 两 种 ，过滤机的型号 用过滤面 积和过滤盘数 来表 示 。 过滤机主要技术规 格和配 套 辅 助 设备列于表 1。 表1 PG型盘式真空过滤机（A系列） 型号 PG18-4A PG27-6A PG39-4A PG58-6A PG78-8A PG97-10A PG116-12A 过滤面积m2 18 27 39 58 78 97 116 过滤盘数 4 6 4 6 8 10 12 过滤直径（毫米） 1800 1800 2700 2700 2700 2700 2700 过滤盘转速 转/分 1 0.135-0.607 0.135-0.607 0.135-0.607 0.15-0.67 0.15-0.67 0.148-0.66 0.148-0.66 2 0.254-1.14 0.254-1.14 0.254-1.14 0.254-1.14 0.254-1.14 0.285-1.285 0.285-1.285 3 0.44-1.98 0.44-1.98 搅拌器转速转/分 60 60 60 60 60 60 60 主传动 电动机 型号 YCTL132-4B YCTL132-4B YCT160-4A YCT160-4B YCT160-4B YCTL180-4A YCTL180-4A 功率 1.5 1.5 2.2...
