Pipelinestudio(Tgnet)应用指南VIP免费

Pipelinestudio(Tgnet)应用指南_第1页
1/31
Pipelinestudio(Tgnet)应用指南_第2页
2/31

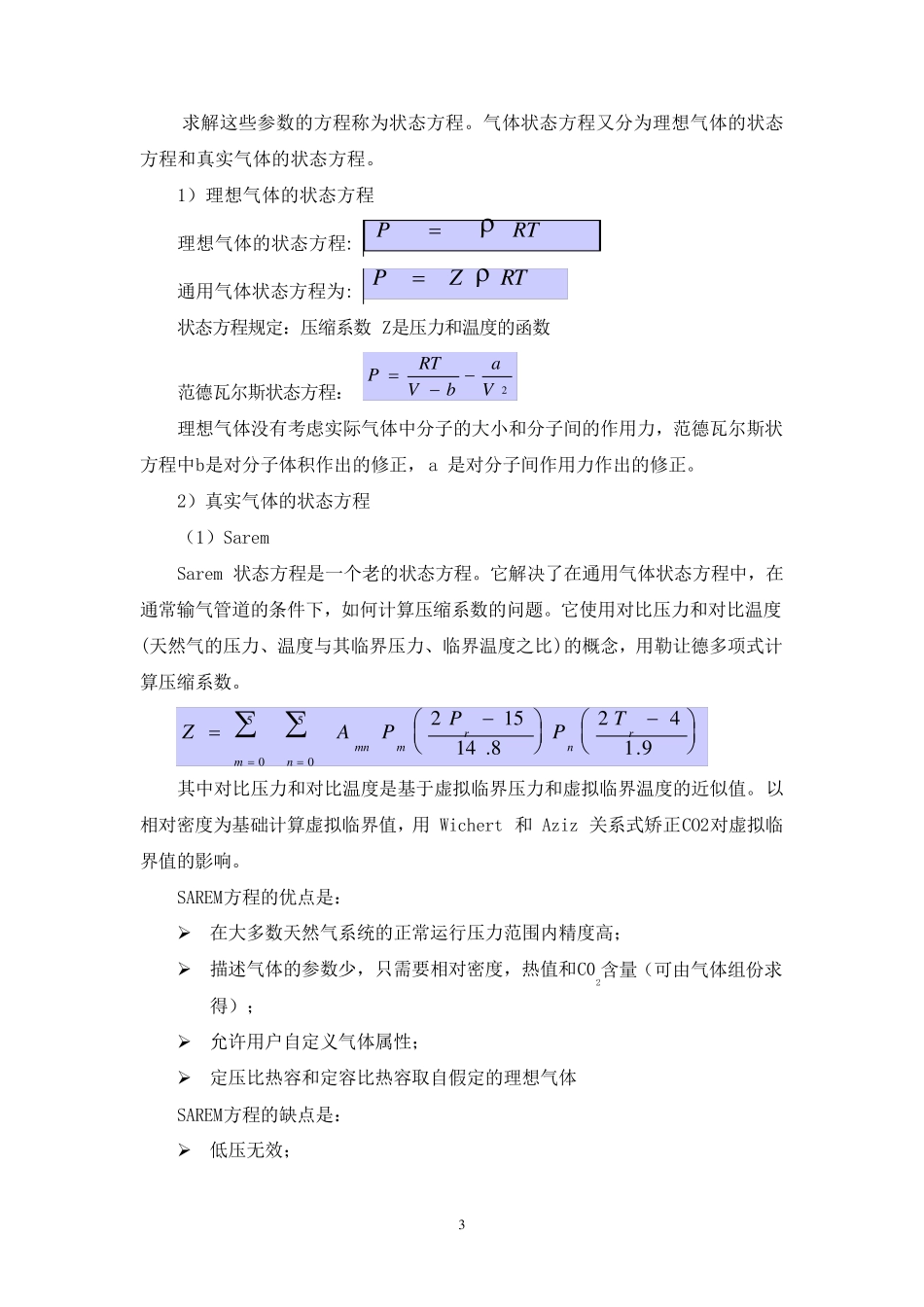

Pipelinestudio(Tgnet)应用指南_第3页
3/31
1 Pipelinestudio(Tgnet)应用指南 1 软件特点及主要用途 Pipelinestudio(Tgnet)是经过使用证明的,历史悠久的输气体管道离线模拟软件,能够对管道的正常工况和事故工况进行稳态和动态分析,测试和评价管道的输送/改建/扩建方案,最终获得优化的系统性能和最佳的实际方案 本软件具有全功能的图形界面、稳定的数字求解技术、完备的设备模拟、灵活实用的理想化的控制方式和多约束条件设定、温度跟踪、气体属性跟踪、详尽的默认值集合、既能以批处理方式又能以交互(互动)方式运作、灵活多样的开放的输入输出方式、易学易用等特点。使用本软件可以对输气管道的正常工况和事故工况进行分析,测试和评价输气管道的设计或操作参数的设置,最终获得优化的系统性能。使用本软件还可以为实时模拟软件的组态提供建模数据。 软件重要应用于以下方面: 1)设计管道,管径、输气量研究; 2)确定管线尺寸,压缩机规格; 3)评价因 为操作改变 导 致 的管道工况; 4)模拟供气中 断 、压缩机故障 及 意 外 事故,评价事故影 响 及 采 取 的恢 复 行动; 5)进行供需 平 衡 、调 峰 、管存 量分析,进行操作优化; 6)进行管道战 略 性规划 和分析,确定管道5年 、10年 、15年 的长 远 规划 。 2 管 道 模 拟 的 理 论 基 础 和 主要公式 气体在 管道内 流 动,随 着 压力 下降 ,密 度逐 渐 变 小 ,流 速 不 断 增 大 。同 时气体在 管道流 动过程 中 还要气体与 周 围 介 质 进行热 交换 ,温度会 逐 步 降 低 ,在 管道的未 段 趋 近 于甚 至 低 于周 围 介 质 的温度。特别 是在 不 稳定流 动的情 况(输气管大多数处于不 稳定流 动状 态)下,更 导 致 压力 、流 量和温度的变 化。 因 此 ,描 述 气体管内 流 动状 态的主 要参数有:压力 P、密 度、流 速 v 和温度T。求解有关 参数的方程 主 要是:  连 续 性方程 : 2 0)()(xtvAA 其中: 0;0tLx  运动方程: 0)2()(vvDfghPvvvixxxt 其中: 0;0tLx  能量守恒方程: )()4()(2)()(3giwixxtvTTDUvDfvTPTvTTc 以上方程中符号意义如下: L 管道长度 g 重力加速度 x 距离 f 摩阻系数 t 时间 Di 管道内径 A 管道横断面积 T 气体温度 ρ 气体密度 ...
