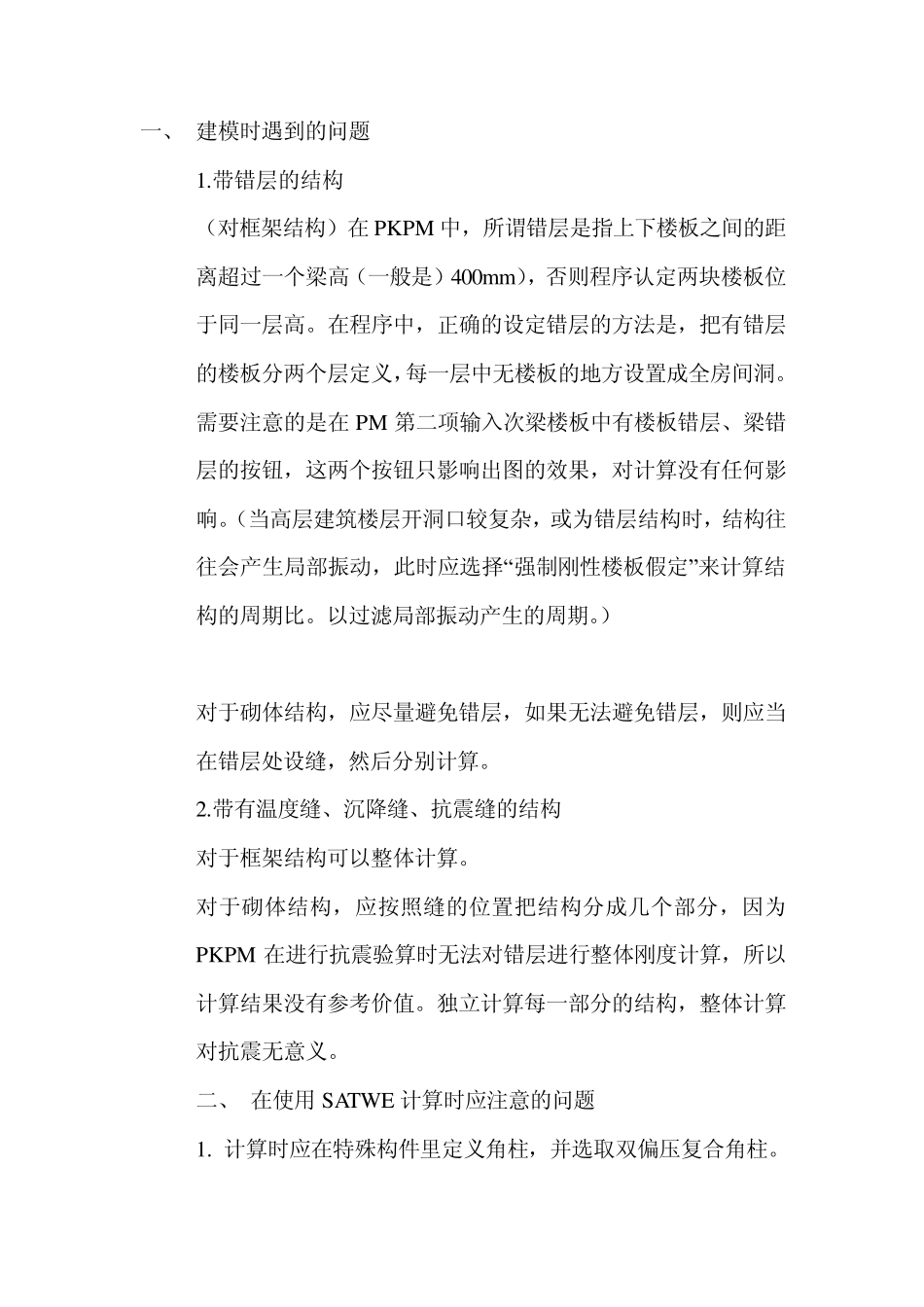

一、 建模时遇到的问题 1.带错层的结构 （对框架结构）在 PKPM 中，所谓错层是指上下楼板之间的距离超过一个梁高（一般是）400mm），否则程序认定两块楼板位于同一层高。在程序中，正确的设定错层的方法是，把有错层的楼板分两个层定义，每一层中无楼板的地方设置成全房间洞。需要注意的是在 PM 第二项输入次梁楼板中有楼板错层、梁错层的按钮，这两个按钮只影响出图的效果，对计算没有任何影响。（当高层建筑楼层开洞口较复杂，或为错层结构时，结构往往会产生局部振动，此时应选择“强制刚性楼板假定”来计算结构的周期比。以过滤局部振动产生的周期。） 对于砌体结构，应尽量避免错层，如果无法避免错层，则应当在错层处设缝，然后分别计算。 2.带有温度缝、沉降缝、抗震缝的结构 对于框架结构可以整体计算。 对于砌体结构，应按照缝的位置把结构分成几个部分，因为PKPM 在进行抗震验算时无法对错层进行整体刚度计算，所以计算结果没有参考价值。独立计算每一部分的结构，整体计算对抗震无意义。 二、 在使用 SATWE 计算时应注意的问题 1. 计算时应在特殊构件里定义角柱，并选取双偏压复合角柱。 2.P -△效应 对于多层结构 P -Δ 效应影响很小。 对于大多数高层结构， P -Δ 效应影响将在 5%～10%之间。 对于超高层结构， P -Δ 效应影响将在 10%以上。 所以在分析超高层结构时，应该考虑 P -Δ 效应影响。 (P -Δ 效应对高层建筑结构的影响规律:中间大两端小) 三、对于框架结构： 1.两个相邻楼层错层小于 500按一个楼层输入,大于 500也按一个楼层输入,把其中一层的梁节点标高全部降 (升)上去,相交的地方按层间梁方法再输入一根梁,这样计算书不会出问题.若按两层输入计算书会出现„楼层受剪承载力不能作为计算依据，只能作为参考（只能手工验算了）‟的问题。剪力墙结构可按两层输。 2.如果错层梁按层间梁建模,在画结构平面图时没有楼板错层梁实际上还是楼层梁，要参与刚度计算；而层间梁不属于楼层不参与刚度计算 3.我们设计院的总工是这么给我说的，框架的话，不超过 3 倍梁高就当一个标准层，剪力墙就应该当两个层来做 4.错层梁在 500 以内按一层来处理，错层部位的柱要加强 四、 1,如果错层高度不大于框架梁高，可近似归并为同一楼层计算 2,错层结构的实现： 1)网格生成中定义上节点高，指相对标准层高的高差，定义之后，该节点处的柱、梁均与之同高。此方法较方便。 2)主梁布置...
