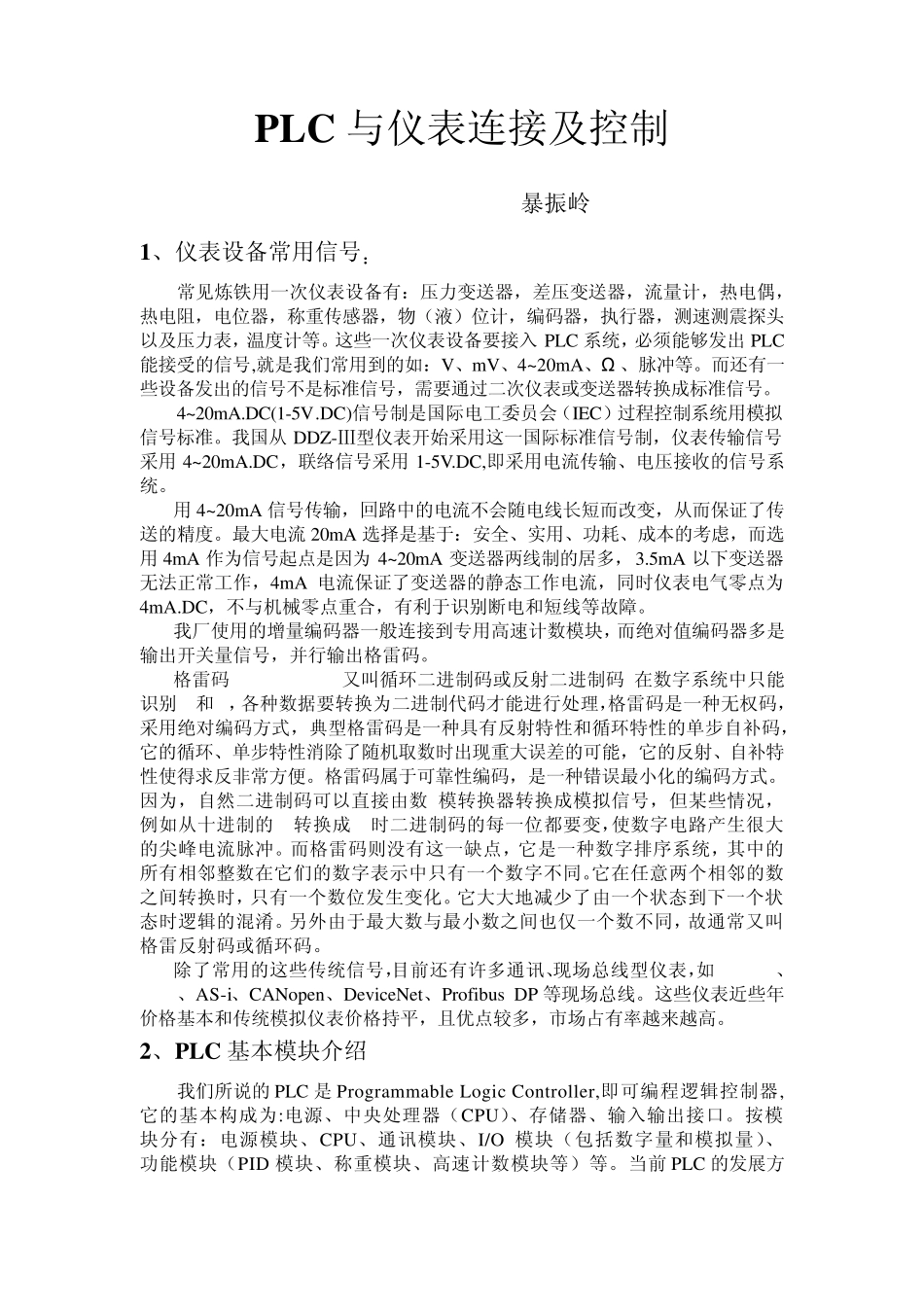

PLC 与仪表连接及控制 暴振岭 1、仪表设备常用信号： 常见炼铁用一次仪表设备有：压力变送器，差压变送器，流量计，热电偶，热电阻，电位器，称重传感器，物（液）位计，编码器，执行器，测速测震探头以及压力表，温度计等。这些一次仪表设备要接入PLC 系统，必须能够发出PLC能接受的信号,就是我们常用到的如：V、mV、4~20mA、Ω 、脉冲等。而还有一些设备发出的信号不是标准信号，需要通过二次仪表或变送器转换成标准信号。 4~20mA.DC(1-5V.DC)信号制是国际电工委员会（IEC）过程控制系统用模拟信号标准。我国从DDZ-Ⅲ型仪表开始采用这一国际标准信号制，仪表传输信号采用4~20mA.DC，联络信号采用1-5V.DC,即采用电流传输、电压接收的信号系统。 用4~20mA 信号传输，回路中的电流不会随电线长短而改变，从而保证了传送的精度。最大电流20mA 选择是基于：安全、实用、功耗、成本的考虑，而选用4mA 作为信号起点是因为 4~20mA 变送器两线制的居多，3.5mA 以下变送器无法正常工作，4mA 电流保证了变送器的静态工作电流，同时仪表电气零点为4mA.DC，不与机械零点重合，有利于识别断电和短线等故障。 我厂使用的增量编码器一般连接到专用高速计数模块，而绝对值编码器多是输出开关量信号，并行输出格雷码。 格雷码(Gray code),又叫循环二进制码或反射二进制码,在数字系统中只能识别 0和 1，各种数据要转换为二进制代码才能进行处理，格雷码是一种无权码，采用绝对编码方式，典型格雷码是一种具有反射特性和循环特性的单步自补码，它的循环、单步特性消除了随机取数时出现重大误差的可能，它的反射、自补特性使得求反非常方便。格雷码属于可靠性编码，是一种错误最小化的编码方式。因为，自然二进制码可以直接由数/模转换器转换成模拟信号，但某些情况，例如从十进制的3转换成4时二进制码的每一位都要变，使数字电路产生很大的尖峰电流脉冲。而格雷码则没有这一缺点，它是一种数字排序系统，其中的所有相邻整数在它们的数字表示中只有一个数字不同。它在任意两个相邻的数之间转换时，只有一个数位发生变化。它大大地减少了由一个状态到下一个状态时逻辑的混淆。另外由于最大数与最小数之间也仅一个数不同，故通常又叫格雷反射码或循环码。 除了常用的这些传统信号，目前还有许多通讯、现场总线型仪表，如RS-485、HART、AS-i、CANopen、DeviceNet、Profibus DP 等现场总线。这些仪表近些年价格基本和传统模拟仪表价格持平，且优点...
