电 气 技 术 及 PLC 课 程 设 计 说 明 书 题 目：全自动洗衣机PLC 控制 学 院： 航空自动化学院 系 别： 自动化系 专业名称： 自动化 班 级： 学 号： 姓 名： 指导教师： 2 目 录 1 系统总体方案设计…………………………………………………………3 1

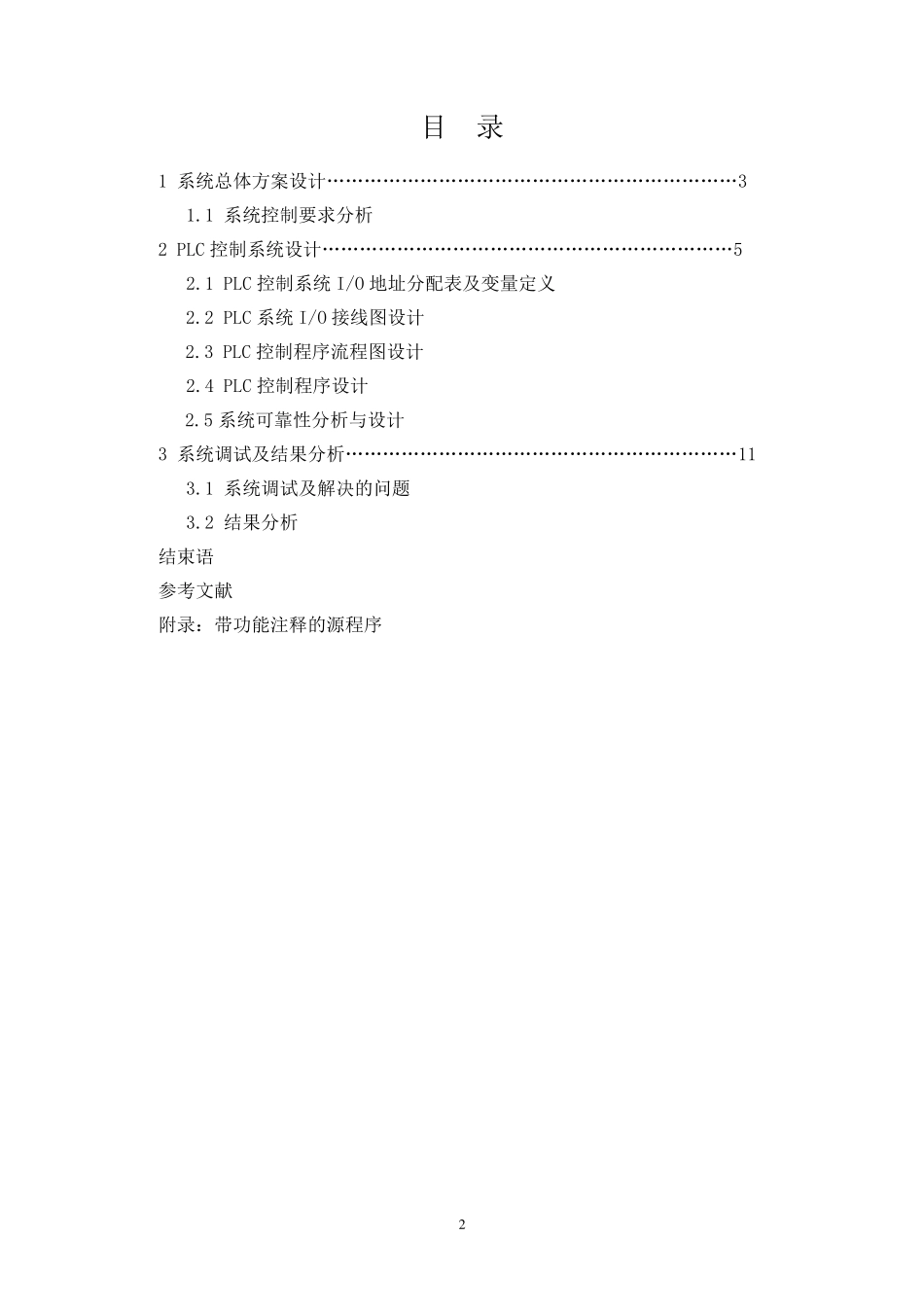

1 系统控制要求分析 2 PLC 控制系统设计…………………………………………………………5 2
1 PLC 控制系统I/O 地址分配表及变量定义 2
2 PLC 系统I/O 接线图设计 2
3 PLC 控制程序流程图设计 2
4 PLC 控制程序设计 2
5 系统可靠性分析与设计 3 系统调试及结果分析………………………………………………………11 3
1 系统调试及解决的问题 3
2 结果分析 结束语 参考文献 附录：带功能注释的源程序 3 1 系统总体方案设计 1
1 系统控制要求分析 1、控制要求： （1） 按下启动按扭及水位选择开关，开始进水直到高（中、低）水 位，关水 （2）2 秒后开始洗涤 （3）洗涤时，正转 30 秒，停 2 秒，然后反转 30 秒，停 2 秒 （4） 如此循环 5 次，总共 320 秒后开始排水，排空后脱水 30 秒 （5） 开始清洗，重复（1）～（4），清洗两遍 （6） 清洗完成，报警 3 秒并自动停机 （7） 若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数） （8）用数码管显示剩余时间（正转、反转、脱水）
2、要求分析 （1）由于启动用按钮控制，需要加自锁结构；水位选择有三种，需要三个刀开关并联与启动按钮串联控制
（2）洗衣机开始进水，首先检测到低水位信号，然后中水位，然后高水位
由于没有实物，我们手动来控制水位检测信号
假如选择高水位，这就需要等低水位信号中水位信号和高水位信号依次出现后方才定时 2 秒钟
由于是三个水位，我们需要三种方式并联控制
