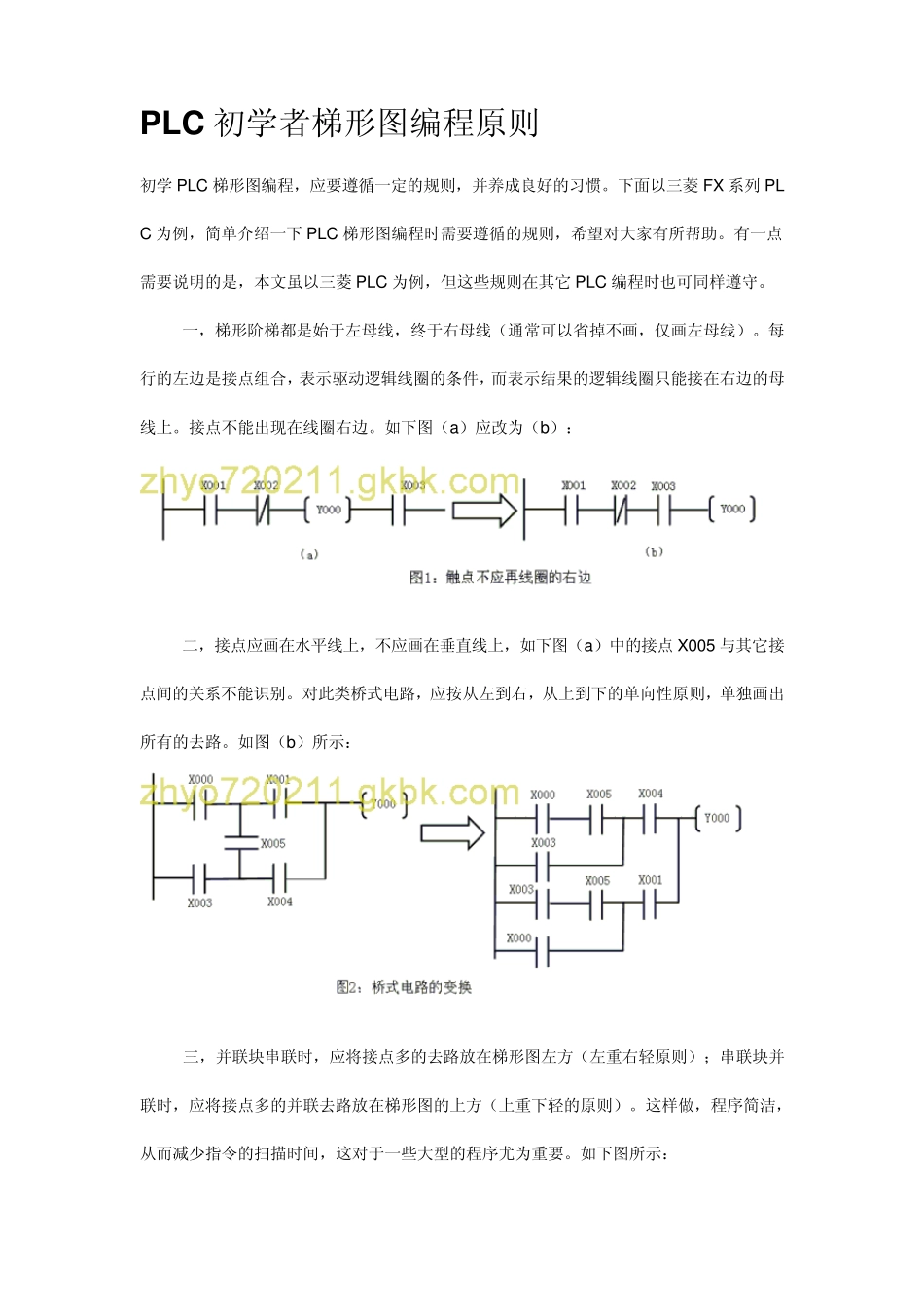

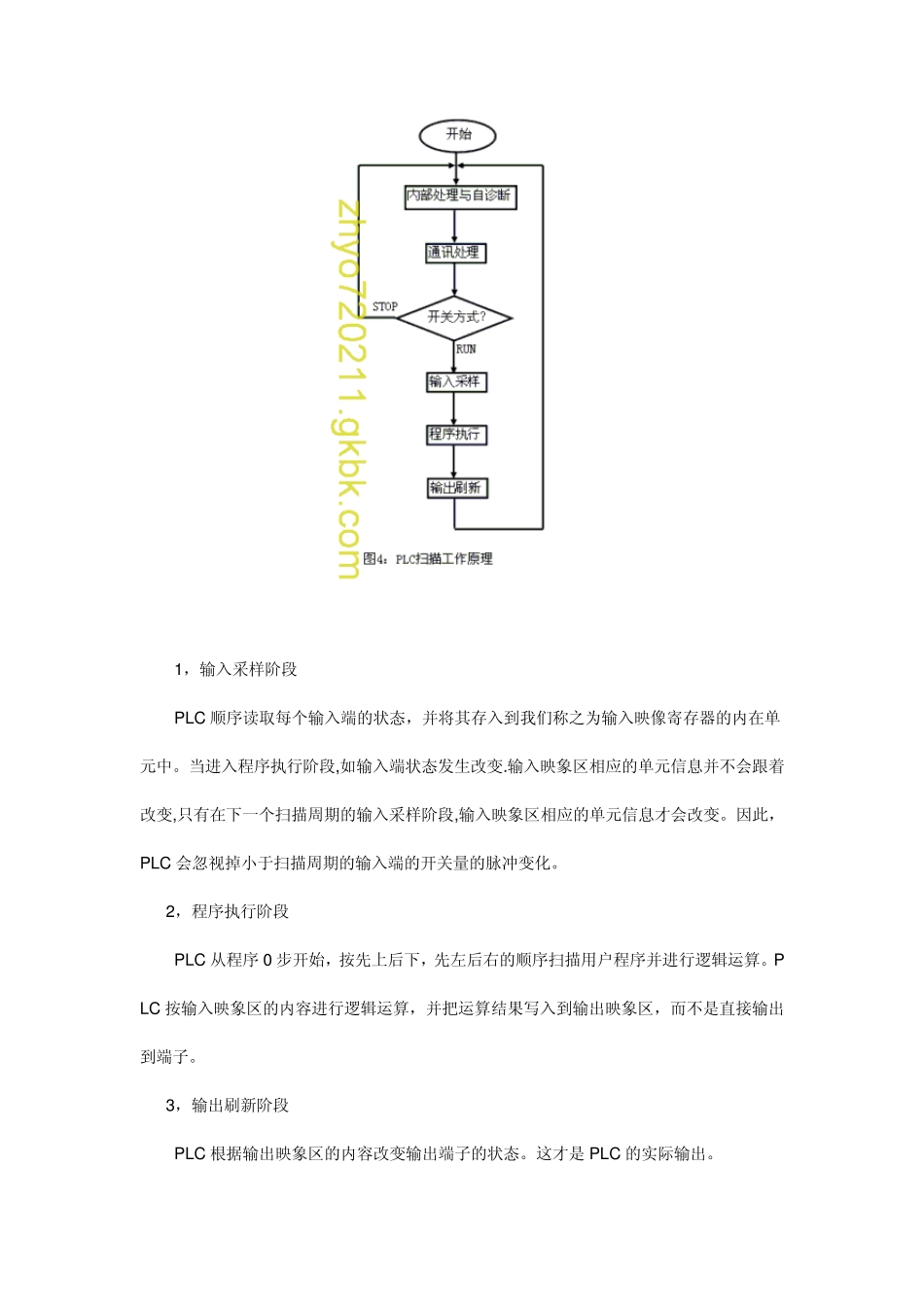

PLC 初学者梯形图编程原则 初学PLC 梯形图编程，应要遵循一定的规则，并养成良好的习惯。下面以三菱 FX 系列 PLC 为例，简单介绍一下 PLC 梯形图编程时需要遵循的规则，希望对大家有所帮助。有一点需要说明的是，本文虽以三菱 PLC 为例，但这些规则在其它 PLC 编程时也可同样遵守。 一，梯形阶梯都是始于左母线，终于右母线（通常可以省掉不画，仅画左母线）。每行的左边是接点组合，表示驱动逻辑线圈的条件，而表示结果的逻辑线圈只能接在右边的母线上。接点不能出现在线圈右边。如下图（a）应改为（b）： 二，接点应画在水平线上，不应画在垂直线上，如下图（a）中的接点 X005 与其它接点间的关系不能识别。对此类桥式电路，应按从左到右，从上到下的单向性原则，单独画出所有的去路。如图（b）所示： 三，并联块串联时，应将接点多的去路放在梯形图左方（左重右轻原则）；串联块并联时，应将接点多的并联去路放在梯形图的上方（上重下轻的原则）。这样做，程序简洁，从而减少指令的扫描时间，这对于一些大型的程序尤为重要。如下图所示： 四，不宜使用双线圈输出。若在同一梯形图中，同一组件的线圈使用两次或两次以上，则称为双线圈输出或线圈的重复利用。双线圈输出一般梯形图初学者容易犯的毛病之一。在双线圈输出时，只有最后一次的线圈才有效，而前面的线圈是无效的。这是由 PLC 的扫描特性所决定的。 PLC 的 CPU 采用循环扫描的工作方式。一般包括五个阶段（如图所示）：内部诊断与处理，与外设进行通讯，输入采样，用户程序执行和输出刷新。当方式开关处于 STOP时，只执行前两个阶段：内部诊断与处理，与外设进行通讯。 1，输入采样阶段 PLC 顺序读取每个输入端的状态，并将其存入到我们称之为输入映像寄存器的内在单元中。当进入程序执行阶段,如输入端状态发生改变.输入映象区相应的单元信息并不会跟着改变,只有在下一个扫描周期的输入采样阶段,输入映象区相应的单元信息才会改变。因此，PLC 会忽视掉小于扫描周期的输入端的开关量的脉冲变化。 2，程序执行阶段 PLC 从程序0 步开始，按先上后下，先左后右的顺序扫描用户程序并进行逻辑运算。PLC 按输入映象区的内容进行逻辑运算，并把运算结果写入到输出映象区，而不是直接输出到端子。 3，输出刷新阶段 PLC 根据输出映象区的内容改变输出端子的状态。这才是 PLC 的实际输出。 以上简单说明了PLC 的工作原理，下面我们再以实例说明为什么编...
