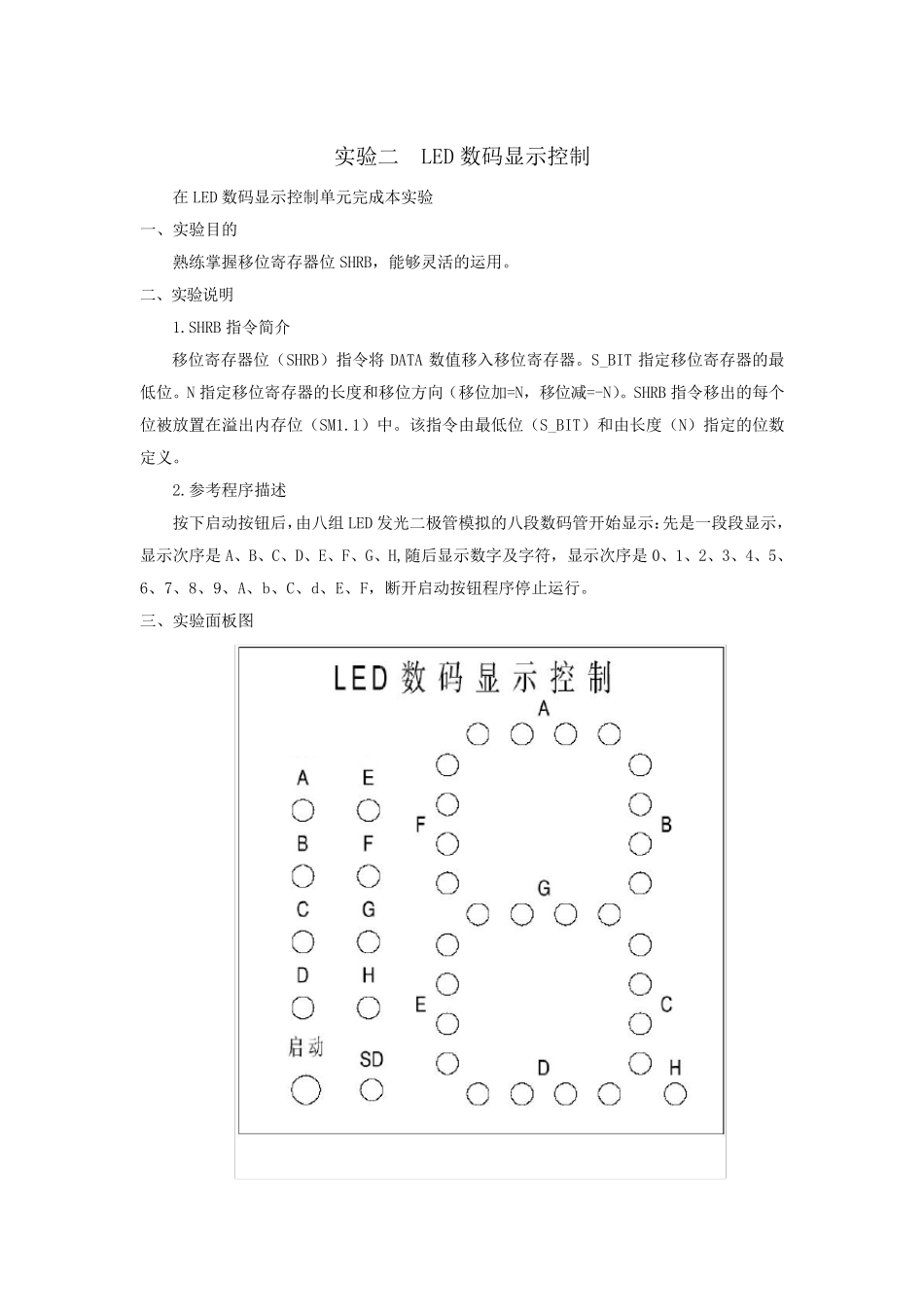

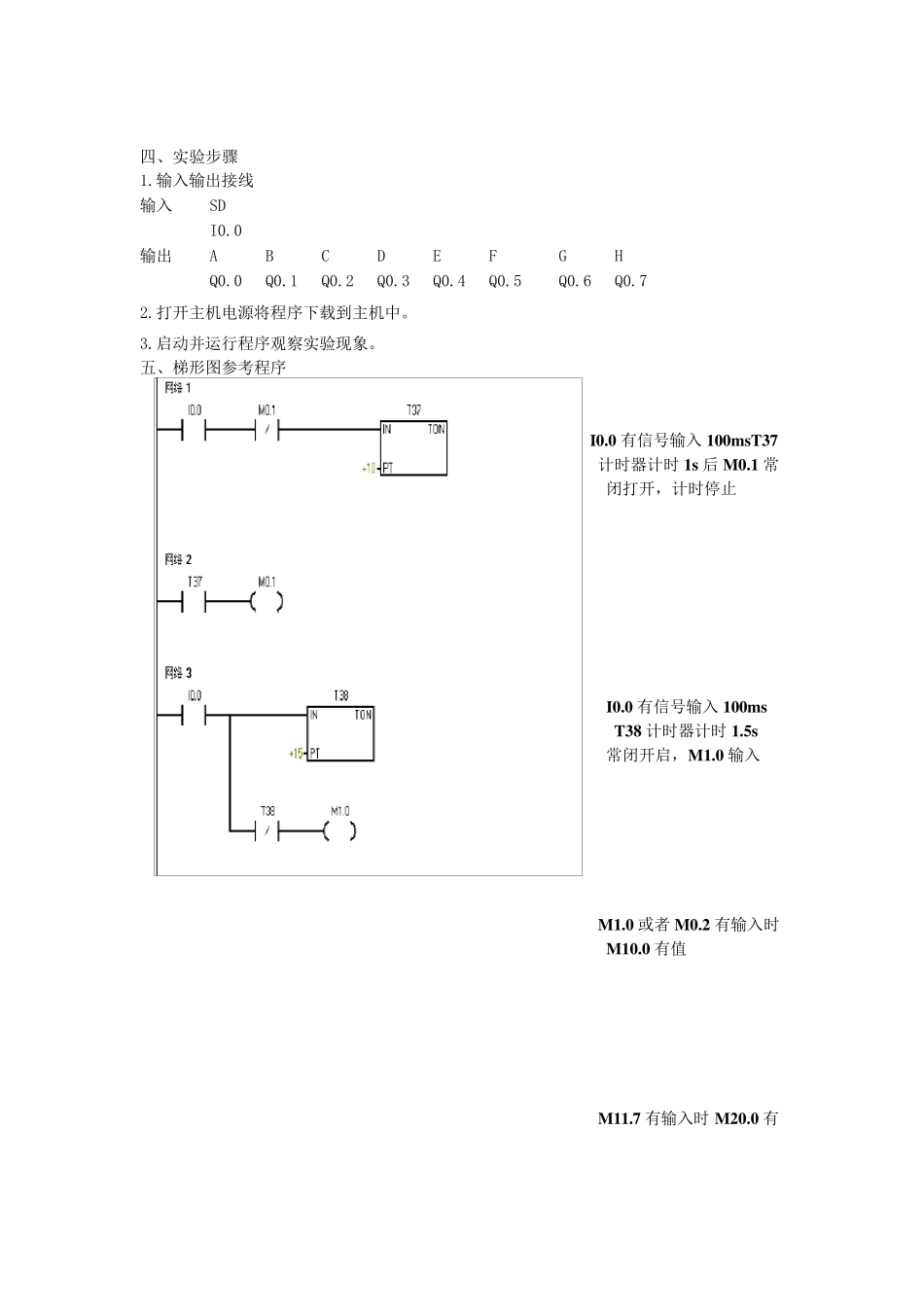

中央民族大学 PLC 实验报告 题目:LED 数码显示控制 班级：1 1 自动化 学生姓名：陈梓岩 文超周 张镇域 王佳兵 学号：1 ****** ******* ******* ******* 指导教师：*** 实验二 LED 数码显示控制 在LED 数码显示控制单元完成本实验 一、实验目的 熟练掌握移位寄存器位 SHRB，能够灵活的运用。 二、实验说明 1.SHRB 指令简介 移位寄存器位（SHRB）指令将 DATA 数值移入移位寄存器。S_BIT 指定移位寄存器的最低位。N 指定移位寄存器的长度和移位方向（移位加=N，移位减=-N）。SHRB 指令移出的每个位被放置在溢出内存位（SM1.1）中。该指令由最低位（S_BIT）和由长度（N）指定的位数定义。 2.参考程序描述 按下启动按钮后，由八组 LED 发光二极管模拟的八段数码管开始显示：先是一段段显示，显示次序是 A、B、C、D、E、F、G、H,随后显示数字及字符，显示次序是 0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F，断开启动按钮程序停止运行。 三、实验面板图 四、实验步骤 1.输入输出接线 输入 SD I0.0 输出 A B C D E F G H Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 Q0.6 Q0.7 2.打开主机电源将程序下载到主机中。 3.启动并运行程序观察实验现象。 五、梯形图参考程序 I0.0 有信号输入 100msT37 计时器计时 1s后 M0.1 常 闭打开，计时停止 I0.0 有信号输入 100ms T38 计时器计时 1.5s 常闭开启，M1.0 输入 M1.0 或者 M0.2 有输入时 M10.0 有值 M11.7 有输入时 M20.0 有 M21.1 有输入时100msT39 计时器计时1sT39 常闭开 关打开M0.2 有输入 但M0.1 有输入时两个寄存 器工作，移位寄存器1 从 M10.1--M11.7 寄存器2 从 M20.1-21.1 Q0.0A 段数码管 M10.1 对应 A 段 M11.1 对应 0 M11.3 对应 2 M11.4 对应 3 M11.6 对应 5 M11.7 对应 6 M20.1 对应 7 M20.2 对应 8 M20.3 对应 9 M20.4 对应 a M20.6 对应 c M21.0 对应 e M21.1 对应 f Q0.1 是 B 段 M10.2 对应 B 段 M11.2 对应 1 M11.5 对应 4 M20.7 对应 d Q0.2 是C 段 M10.3 对应 C 段 M20.5 对应 b Q0.3 是D 段 M10.4 对应 D 段 Q0.4 是E 段 M10.5 对应 E 段 Q0.5 是F 段 M10.6 对应 F 段 Q0.6 是G 段 M10.7 对应 G 段 Q0.7 是H 段 M11.0 对应H 段 档i0.0 给一个低电平信 号（即SD 开关关闭） 信号经过一个非门 寄存器将会复位 六、实验结果： 七、实验心得： 对于 PLC 这样的实验让我们自己去写，那可定是不太现实的。所以我们现在要做的就就是能读懂他人写好的实验程序，通过这些实验，我们对于 PLC 中的梯形图理解的更加清晰，对于已经写好的实验程序我们也能有了一定的认识。
