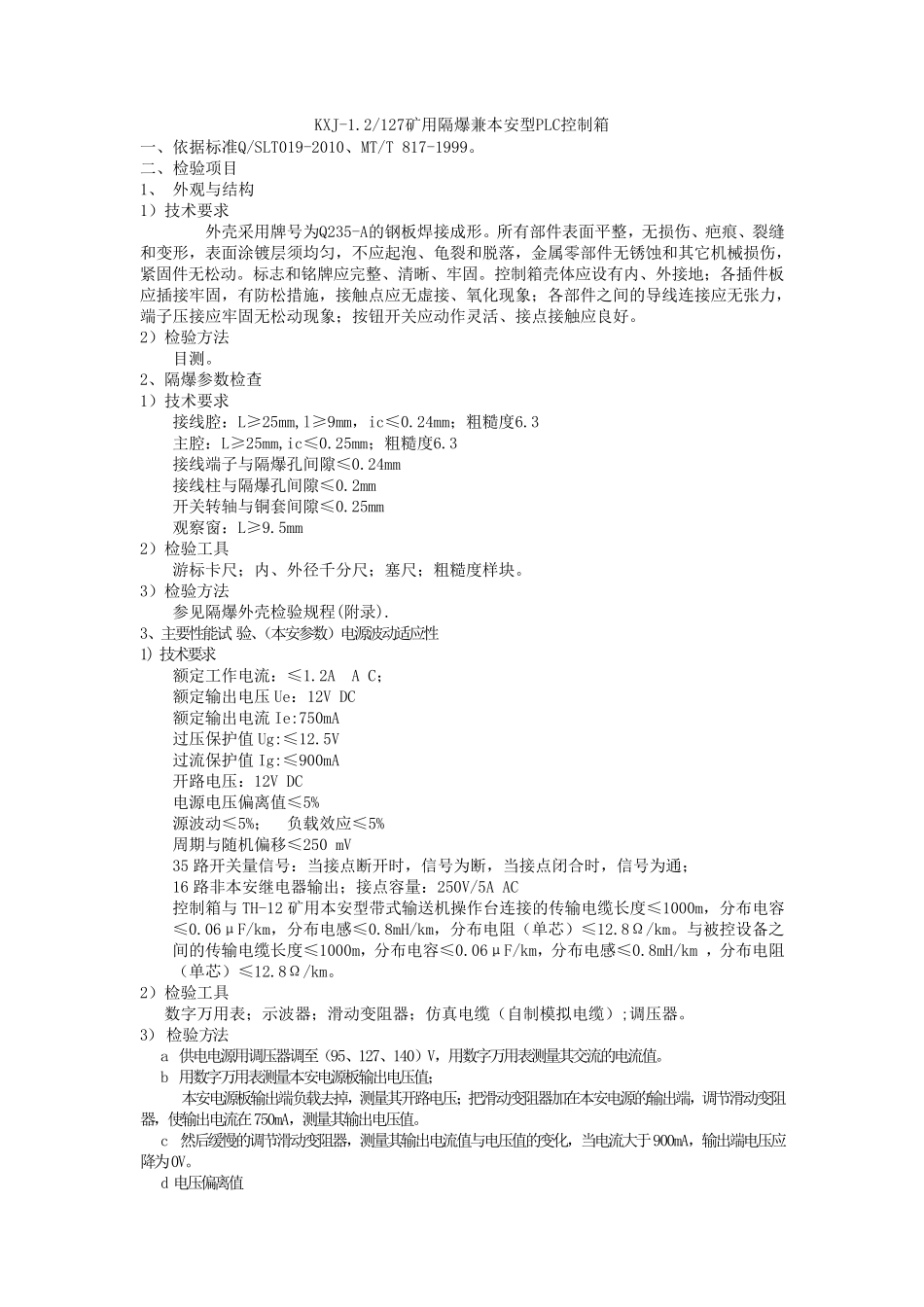

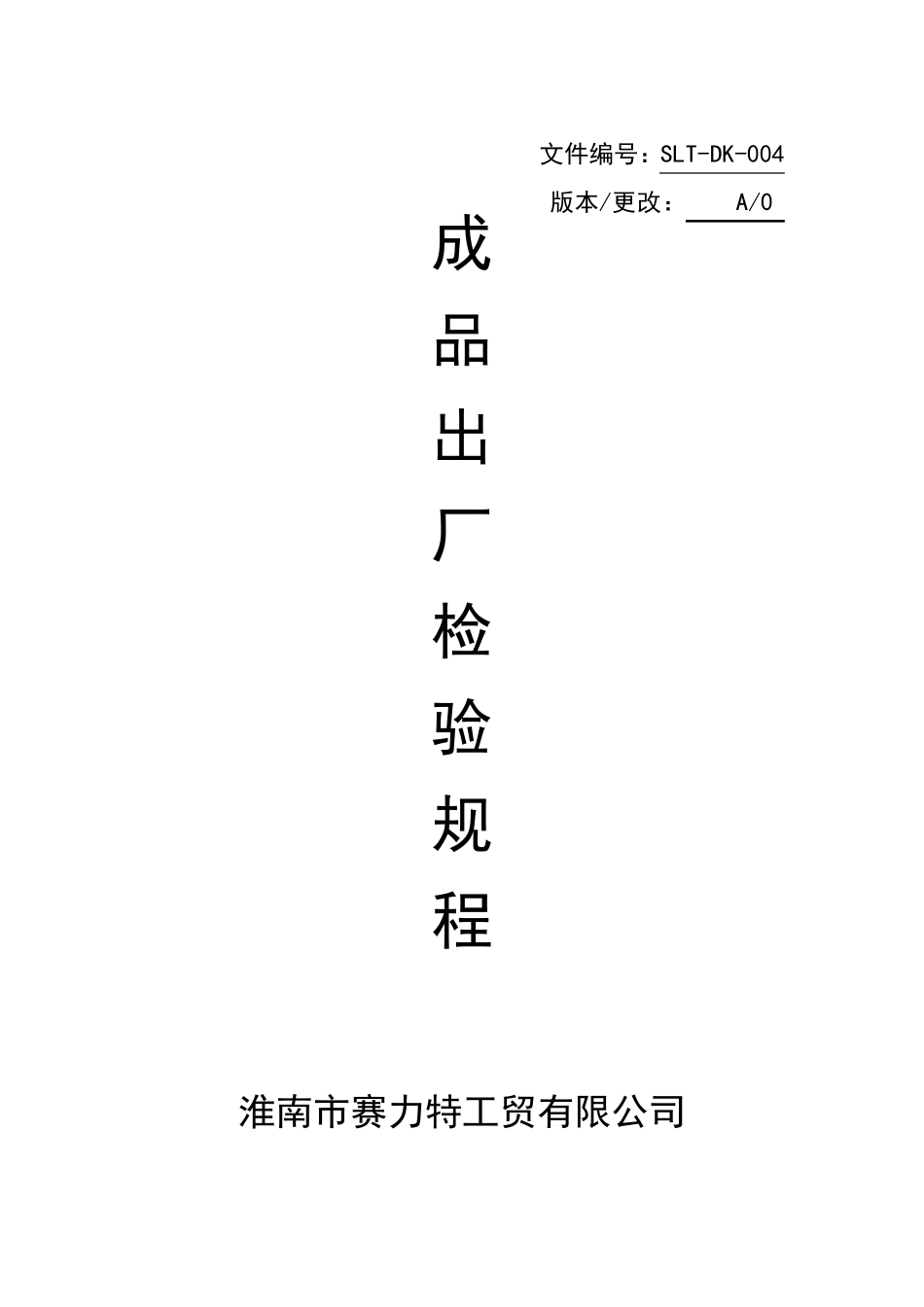

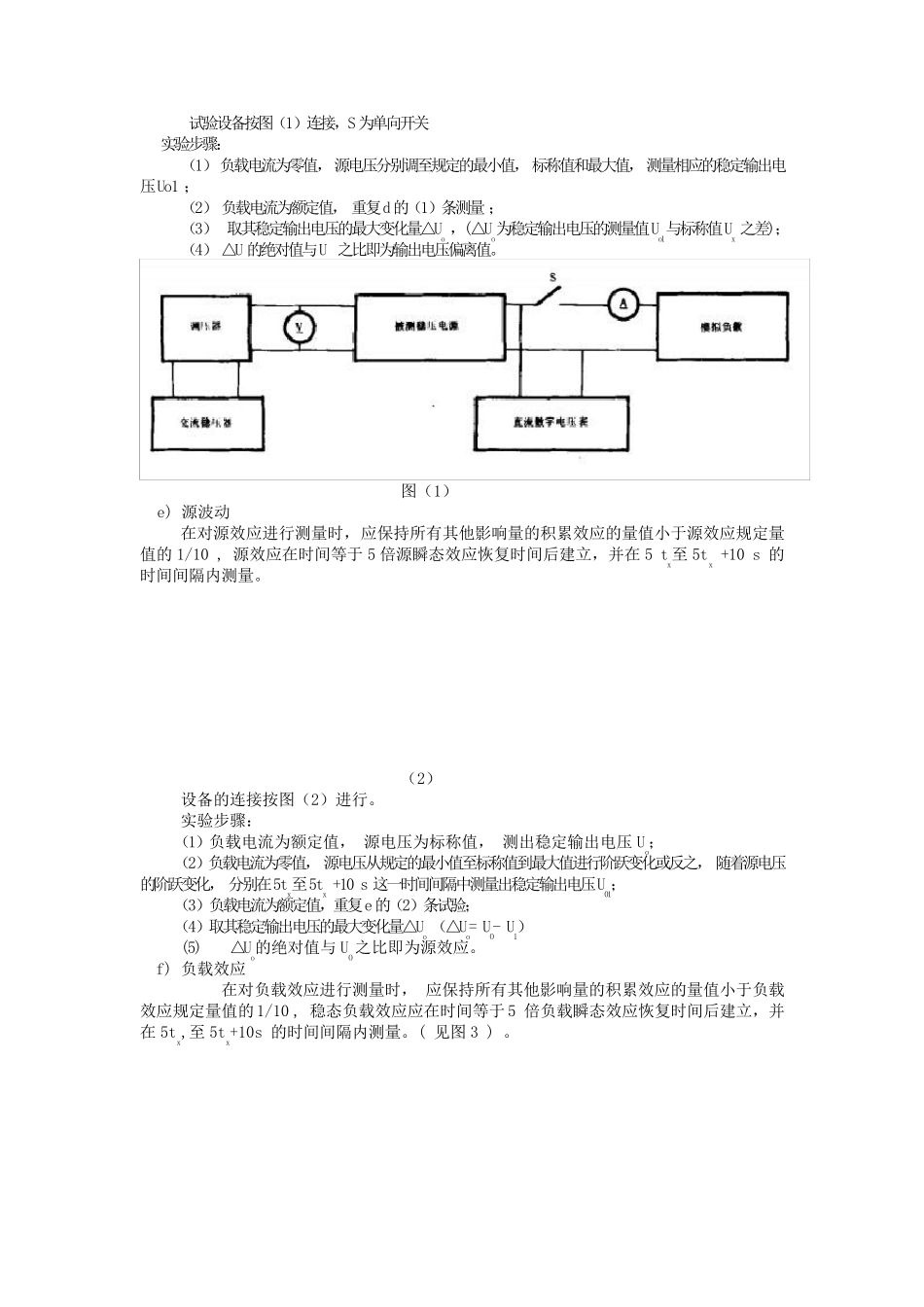

文件编号：SLT-DK-004 版本/更改： A/0 成 品 出 厂 检 验 规 程 淮南市赛力特工贸有限公司 KXJ-1.2/127矿 用 隔 爆 兼 本 安 型 PLC控 制 箱 一 、 依 据 标 准 Q/SLT019-2010、 MT/T 817-1999。 二 、 检 验 项 目 1、 外 观 与 结 构 1） 技 术 要 求 外 壳 采 用 牌 号 为 Q235-A的 钢 板 焊 接 成 形 。 所 有 部 件 表 面 平 整 ， 无 损 伤 、 疤 痕 、 裂 缝和 变 形 ， 表 面 涂 镀 层 须 均 匀 ， 不 应 起 泡 、 龟 裂 和 脱 落 ， 金 属 零 部 件 无 锈 蚀 和 其 它 机 械 损 伤 ，紧 固 件 无 松 动 。 标 志 和 铭 牌 应 完 整 、 清 晰 、 牢 固 。 控 制 箱 壳 体 应 设 有 内 、 外 接 地 ； 各 插 件 板应 插 接 牢 固 ， 有 防 松 措 施 ， 接 触 点 应 无 虚 接 、 氧 化 现 象 ； 各 部 件 之 间 的 导 线 连 接 应 无 张 力 ，端 子 压 接 应 牢 固 无 松 动 现 象 ； 按 钮 开 关 应 动 作 灵 活、 接 点 接 触 应 良好。 2） 检 验 方法 目 测。 2、 隔 爆 参数检 查 1） 技 术 要 求 接 线 腔：L≥25mm,l≥9mm， ic≤0.24mm； 粗糙度6.3 主腔：L≥25mm,ic≤0.25mm； 粗糙度6.3 接 线 端 子 与 隔 爆 孔间 隙≤0.24mm 接 线 柱与 隔 爆 孔间 隙≤0.2mm 开 关 转轴与 铜套间 隙≤0.25mm 观 察窗：L≥9.5mm 2） 检 验 工具 游标 卡尺； 内 、 外 径千分尺； 塞尺； 粗糙度样块。 3） 检 验 方法 参见隔 爆 外 壳 检 验 规程(附录). 3、 主要 性能试 验 、（本 安 参数） 电源波动 适应 性 1) 技 术 要 求 额定工作 电流：≤1.2A A C； 额定输出电压 Ue：12V DC 额定输出电流Ie:750mA 过压 保护值Ug:≤12.5V 过流保护值Ig:≤900mA 开 路电压 ：12V DC 电源电压 偏离值≤5% 源波动 ≤5%； 负载效应 ≤5% 周期与 随机 偏移≤250 mV 35 路开 关 量信号 ：当接 点 断开 时， 信号 为 断， 当接 点 闭合时， 信号 为 通； 16 路非本 安 继电器输出； 接 点 容量：250V/5A AC 控 制 箱 与 TH-12 矿 用 本 安 型 带式输送机 操作 台...
