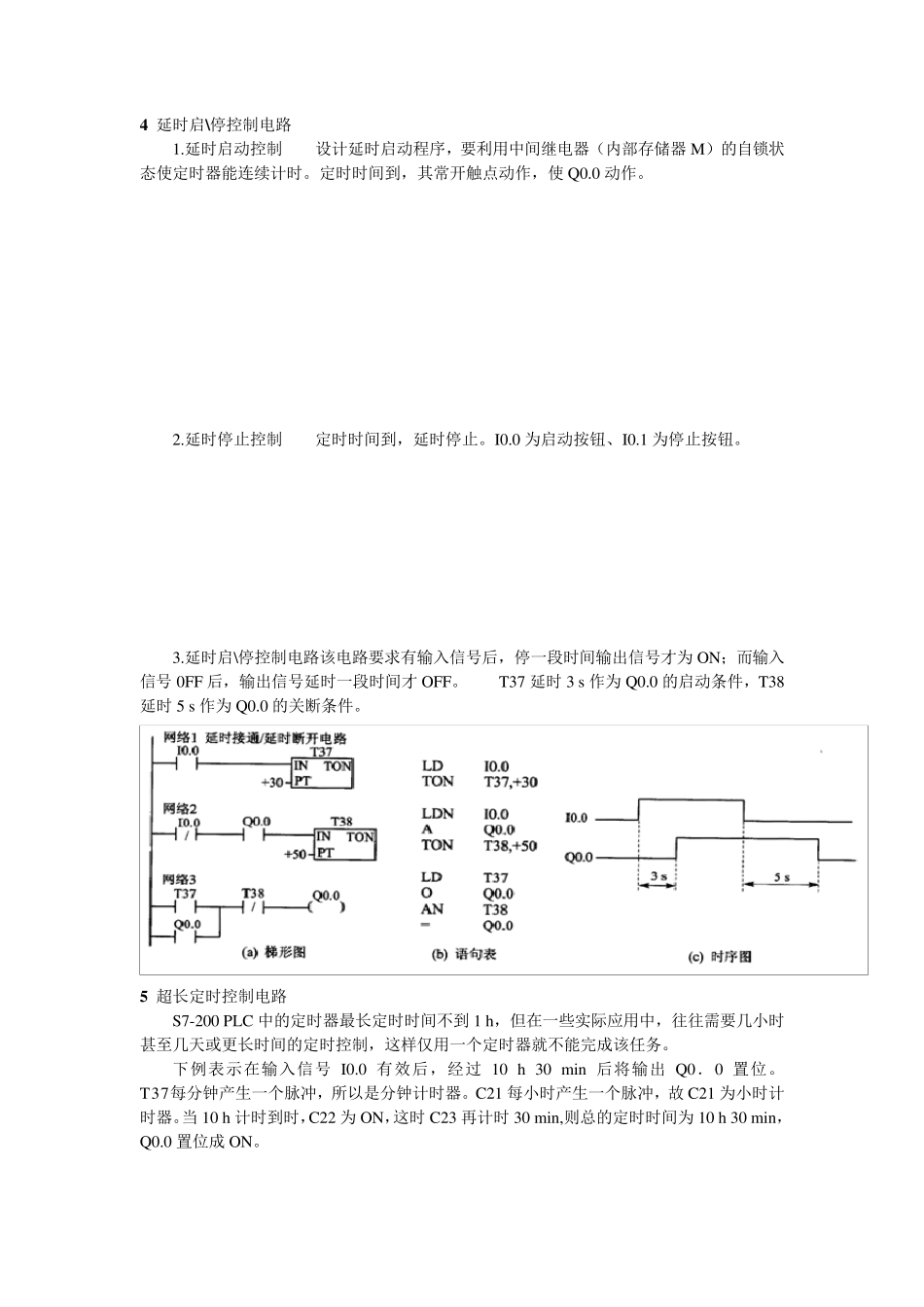

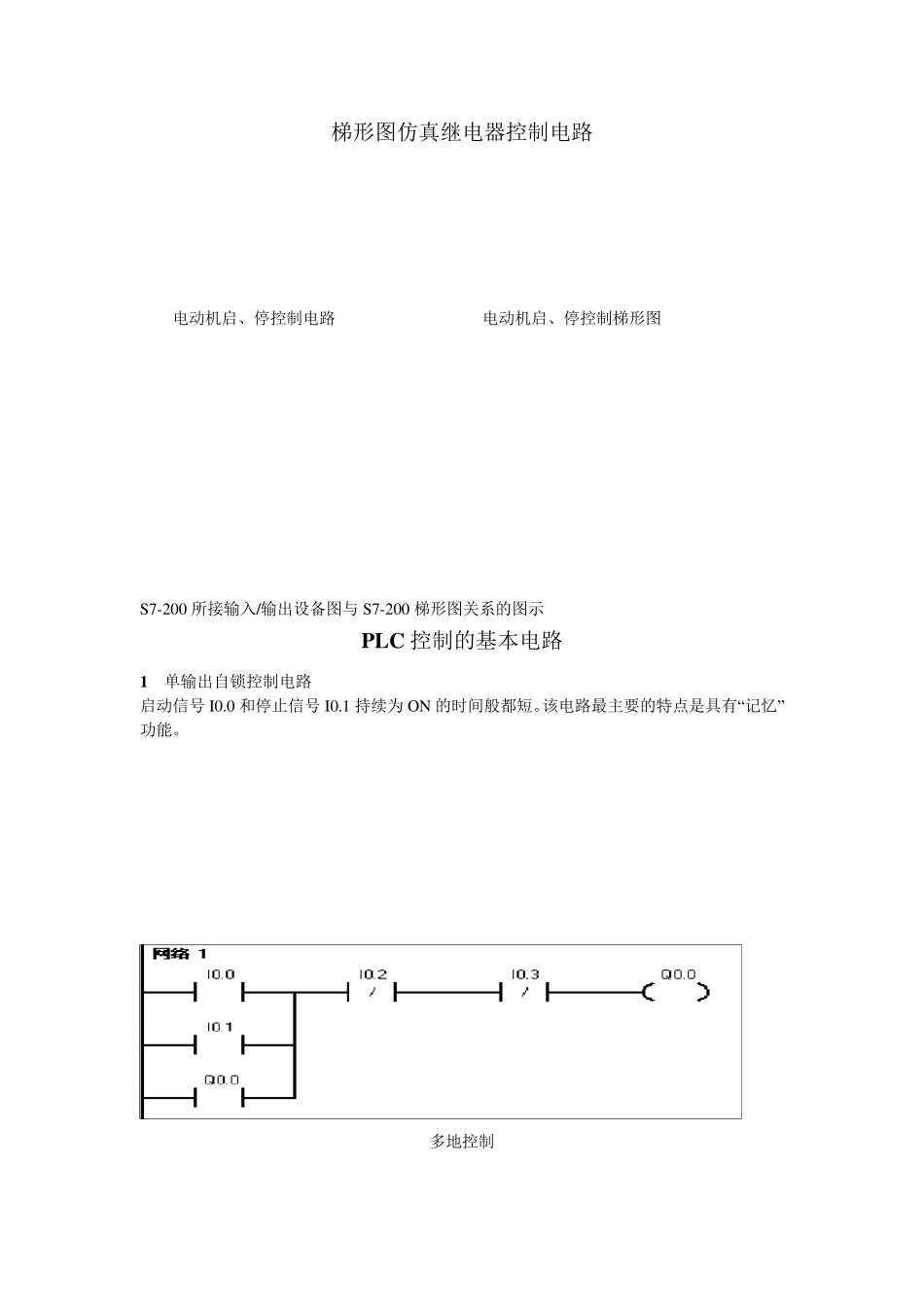

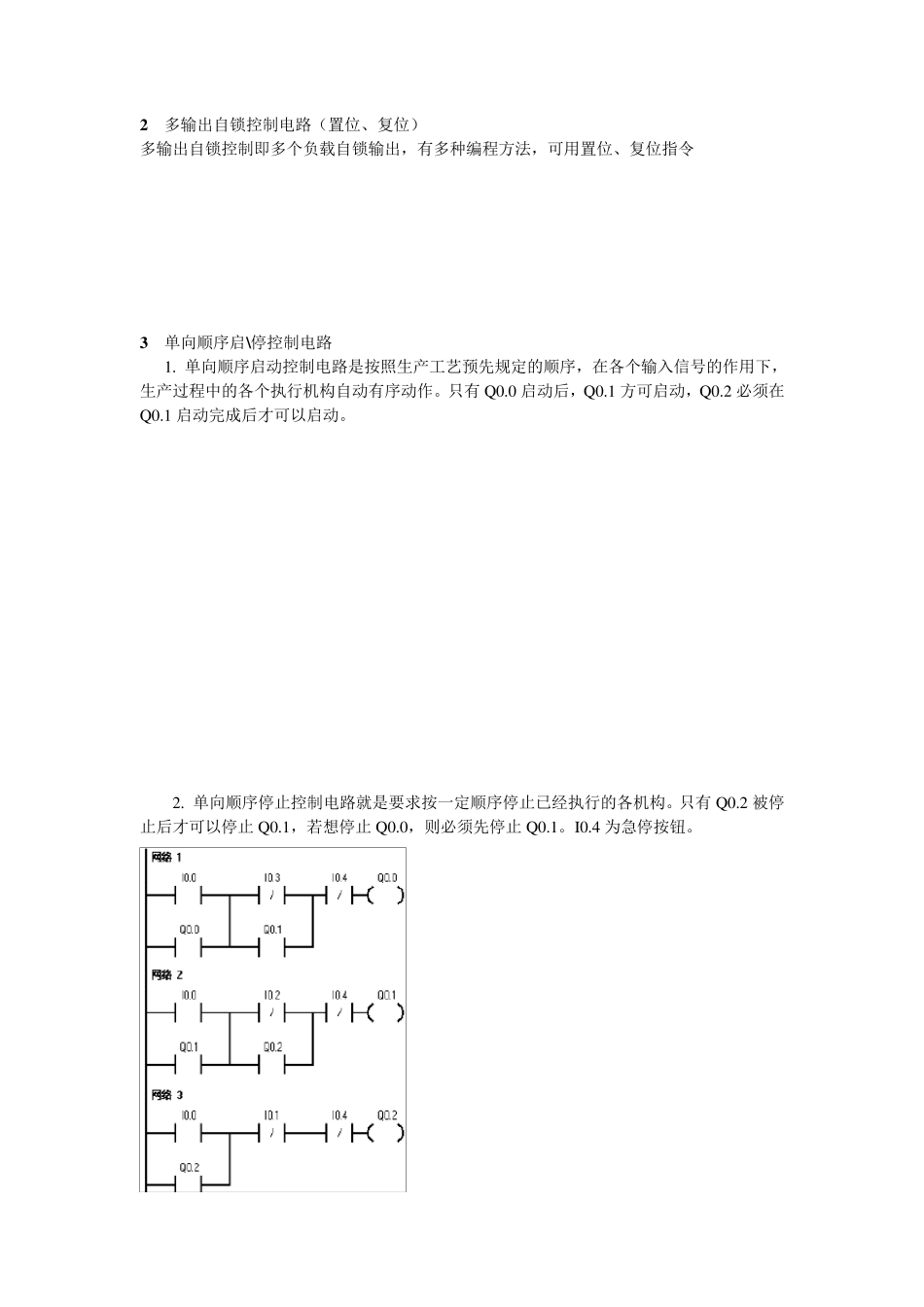

梯形图仿真继电器控制电路 电动机启、停控制电路 电动机启、停控制梯形图 S7-200 所接输入/输出设备图与 S7-200 梯形图关系的图示 PLC 控制的基本电路 1 单输出自锁控制电路 启动信号 I0.0 和停止信号 I0.1 持续为 ON 的时间般都短。该电路最主要的特点是具有“记忆”功能。 多地控制 2 多输出自锁控制电路（置位、复位） 多输出自锁控制即多个负载自锁输出，有多种编程方法，可用置位、复位指令 3 单向顺序启\停控制电路 1. 单向顺序启动控制电路是按照生产工艺预先规定的顺序，在各个输入信号的作用下，生产过程中的各个执行机构自动有序动作。只有 Q 0.0 启动后，Q 0.1 方可启动，Q 0.2 必须在Q 0.1 启动完成后才可以启动。 2. 单向顺序停止控制电路就是要求按一定顺序停止已经执行的各机构。只有 Q 0.2 被停止后才可以停止 Q 0.1，若想停止 Q 0.0，则必须先停止 Q 0.1。I0.4 为急停按钮。 4 延时启\停控制电路 1.延时启动控制 设计延时启动程序，要利用中间继电器（内部存储器M）的自锁状态使定时器能连续计时。定时时间到，其常开触点动作，使Q0.0 动作。 2.延时停止控制 定时时间到，延时停止。I0.0 为启动按钮、I0.1 为停止按钮。 3.延时启\停控制电路该电路要求有输入信号后，停一段时间输出信号才为ON；而输入信号 0FF 后，输出信号延时一段时间才 OFF。 T37 延时3 s作为Q0.0 的启动条件，T38延时5 s作为Q0.0 的关断条件。 5 超长定时控制电路 S7-200 PLC 中的定时器最长定时时间不到1 h，但在一些实际应用中，往往需要几小时甚至几天或更长时间的定时控制，这样仅用一个定时器就不能完成该任务。 下例表示在输入信号 I0.0 有效后，经过 10 h 30 min 后将输出 Q0．0 置位。 T37每分钟产生一个脉冲，所以是分钟计时器。C21 每小时产生一个脉冲，故 C21 为小时计时器。当 10 h 计时到时，C22 为ON，这时C23 再计时30 min,则总的定时时间为10 h 30 min，Q0.0 置位成 ON。 经验设计法及注意事项 应用程序设计过程中，应正确选择能反映生产过程的变化参数作为控制参量进行控制；应正确处理各执行电器、各编程元件之间的互相制约、互相配合的关系，即互锁关系。应用程序的设计方法有多种，常用的设计方法有经验设计法、顺序功能图法等。 1 经验设计法 经验设计法要求设计者具有较丰富的实践经验，掌握较多的典型应用程序的基本环节。根...
