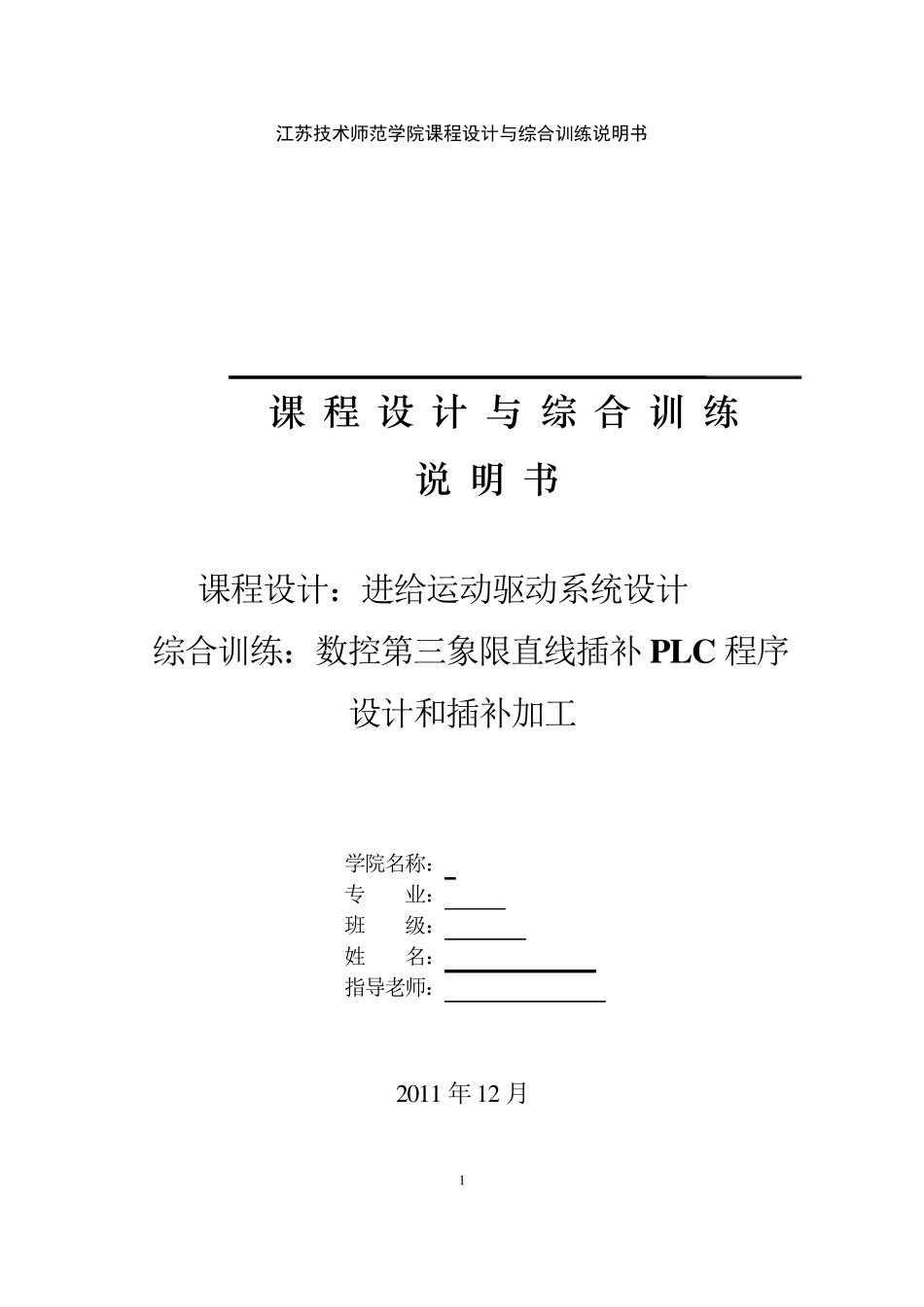

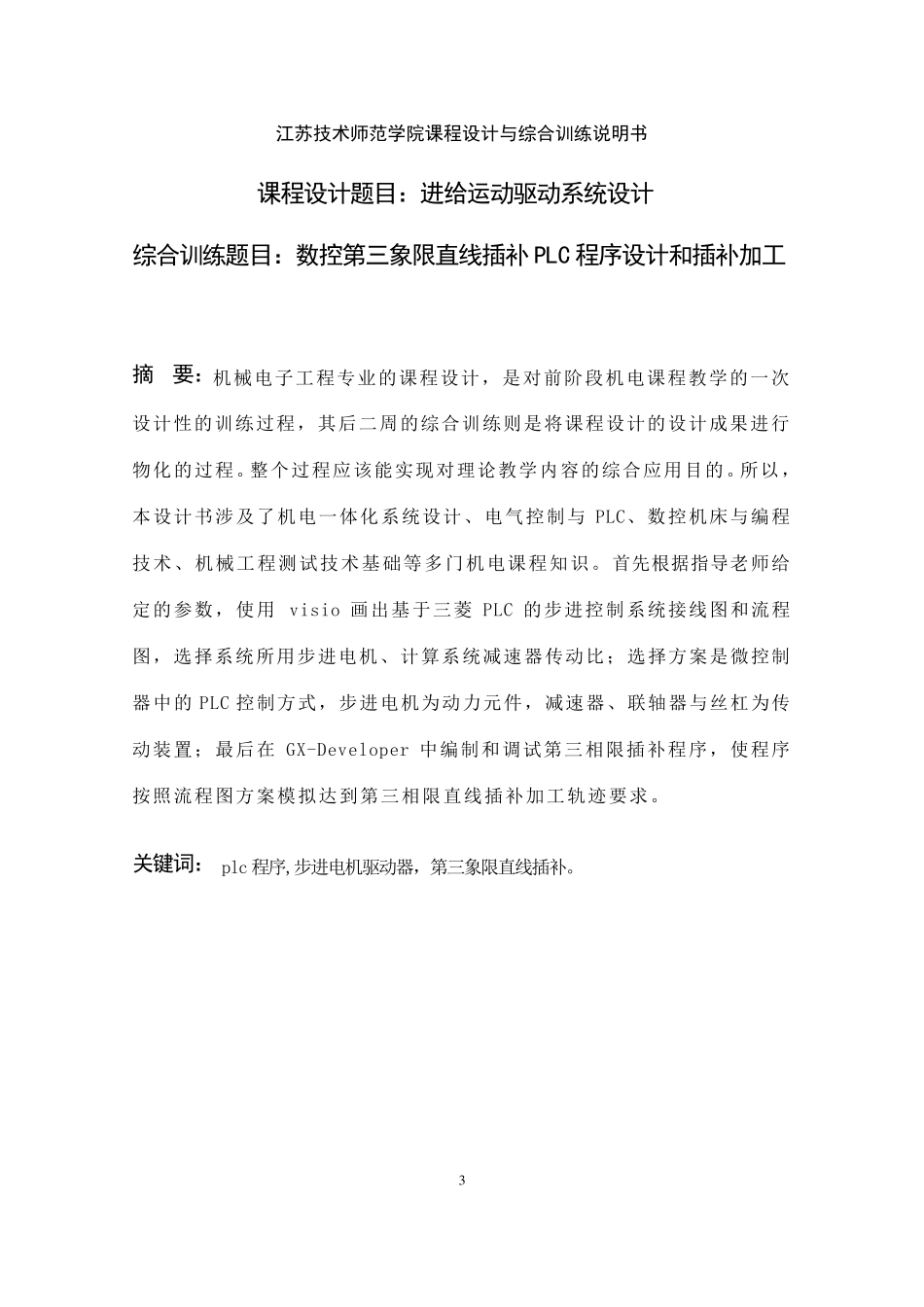

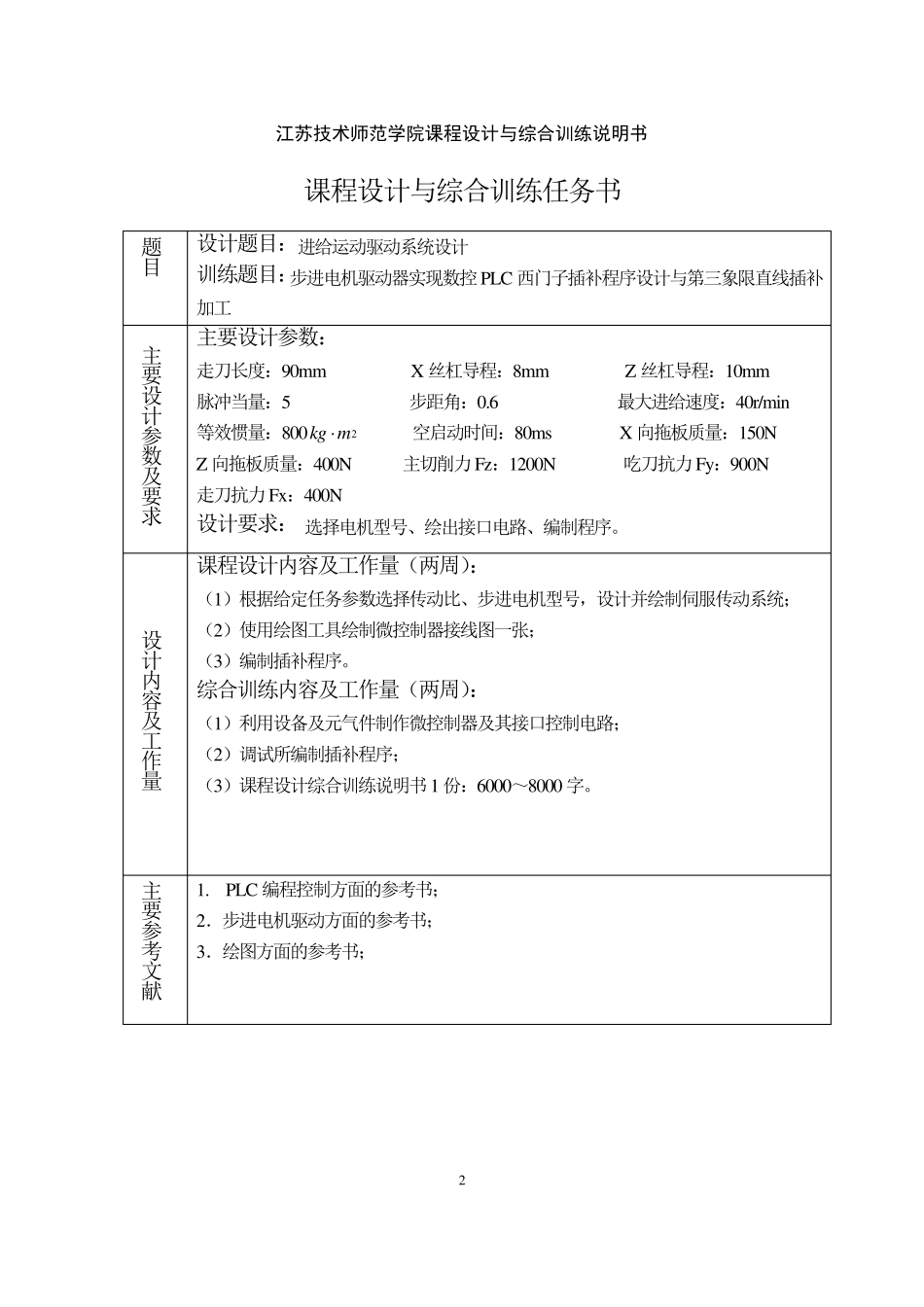

江苏技术师范学院课程设计与综合训练说明书 1 课程设计:进给运动驱动系统设计 综合训练:数控第三象限直线插补 PLC 程序 设计和插补加工 学院名称: 专 业: 班 级: 姓 名: 指导老师: 2 0 1 1 年 1 2 月 课 程 设 计 与 综 合 训 练 说 明 书 江苏技术师范学院课程设计与综合训练说明书 2 课程设计与综合训练任务书 题目 设计题目:进给运动驱动系统设计 训练题目:步进电机驱动器实现数控PLC 西门子插补程序设计与第三象限直线插补加工 主要设计参数及要求 主要设计参数: 走刀长度:90mm X 丝杠导程:8mm Z 丝杠导程:10mm 脉冲当量:5 步距角:0.6 最大进给速度:40r/min 等效惯量:8002kg m 空启动时间:80ms X 向拖板质量:150N Z 向拖板质量:400N 主切削力Fz:1200N 吃刀抗力Fy:900N 走刀抗力Fx:400N 设计要求: 选择电机型号、绘出接口电路、编制程序。 设计内容及工作量 课程设计内容及工作量(两周): (1)根据给定任务参数选择传动比、步进电机型号,设计并绘制伺服传动系统; (2)使用绘图工具绘制微控制器接线图一张; (3)编制插补程序。 综合训练内容及工作量(两周): (1)利用设备及元气件制作微控制器及其接口控制电路; (2)调试所编制插补程序; (3)课程设计综合训练说明书1 份:6000~8000 字。 主要参考文献 1. PLC 编程控制方面的参考书; 2.步进电机驱动方面的参考书; 3.绘图方面的参考书; 江苏技术师范学院课程设计与综合训练说明书 3 课程设计题目:进给运动驱动系统设计 综合训练题目:数控第三象限直线插补 PLC 程序设计和插补加工 摘 要:机械电子工程专业的课程设计,是对前阶段机电课程教学的一次设计性的训练过程,其后二周的综合训练则是将课程设计的设计成果进行物化的过程。整个过程应该能实现对理论教学内容的综合应用目的。所以,本设计书涉及了机电一体化系统设计、电气控制与 PLC、数控机床与编程技术、机械工程测试技术基础等多门机电课程知识。首先根据指导老师给定的参数,使用 visio 画出基于三菱 PLC 的步进控制系统接线图和流程图,选择系统所用步进电机、计算系统减速器传动比;选择方案是微控制器中的PLC 控制方式,步进电机为动力元件,减速器、联轴器与丝杠为传动装置;最后在 GX-Developer 中编制和调试第三相限插补程序,使程序按照流程图方案模拟达到第三相限直线插...
