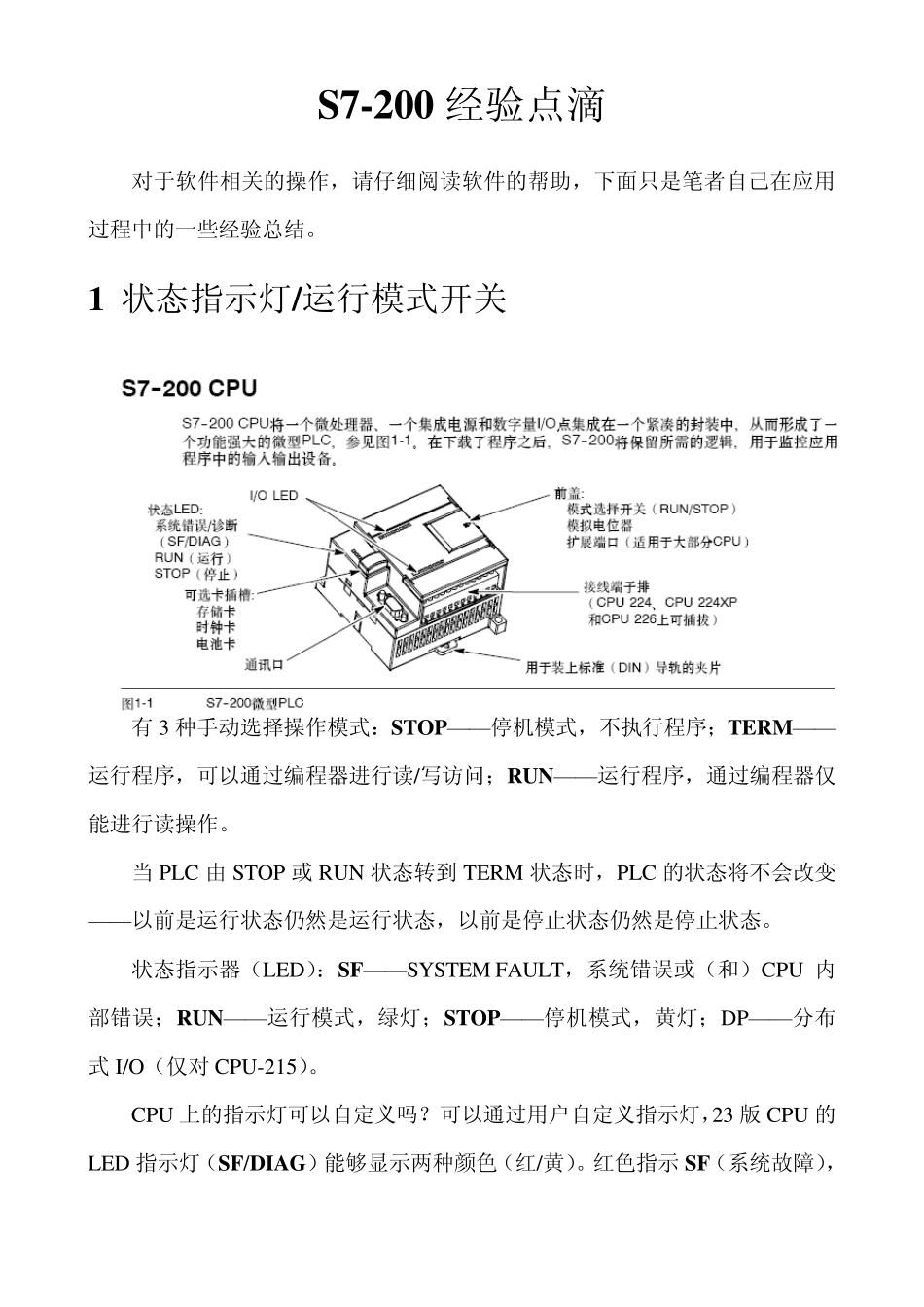

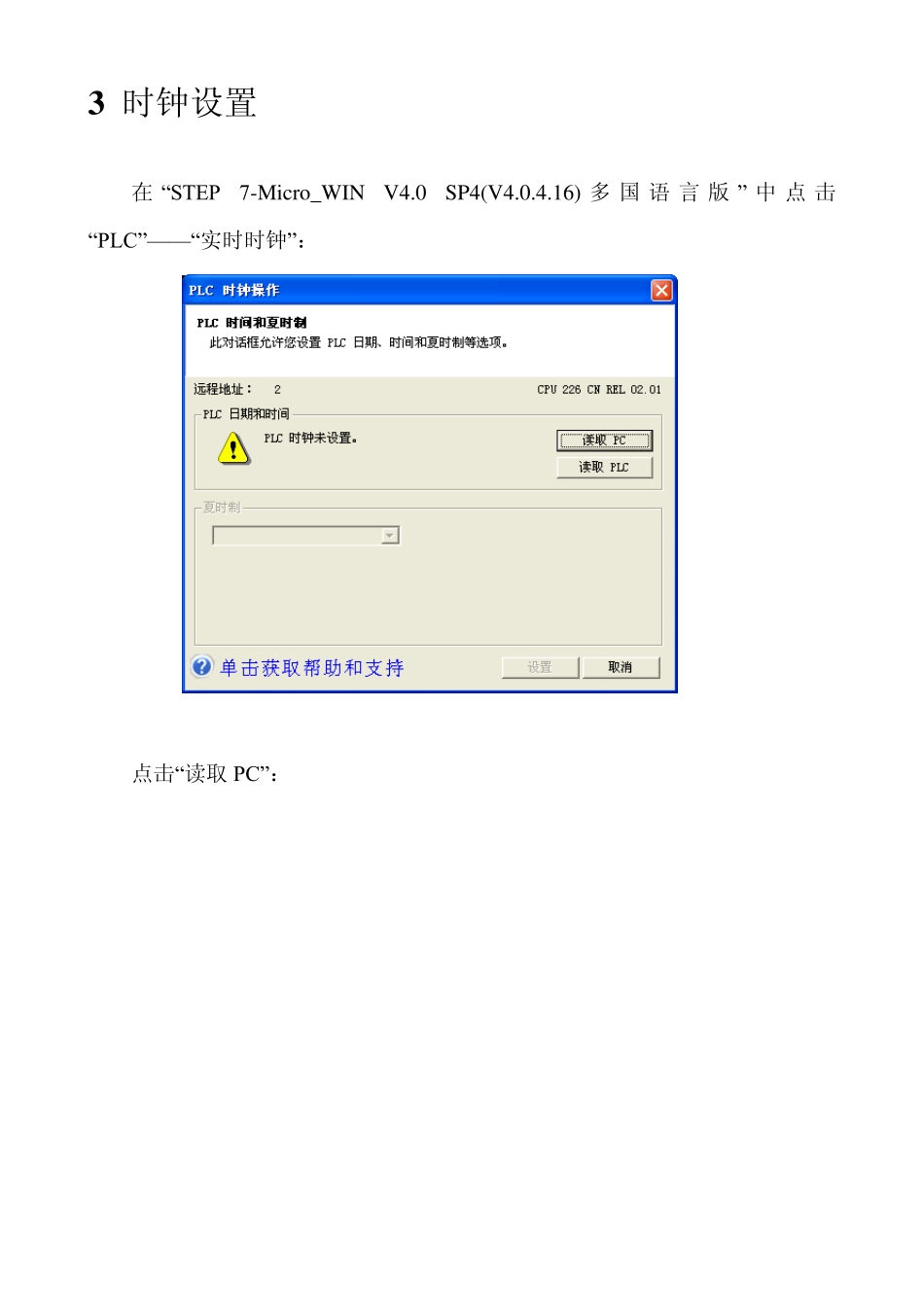

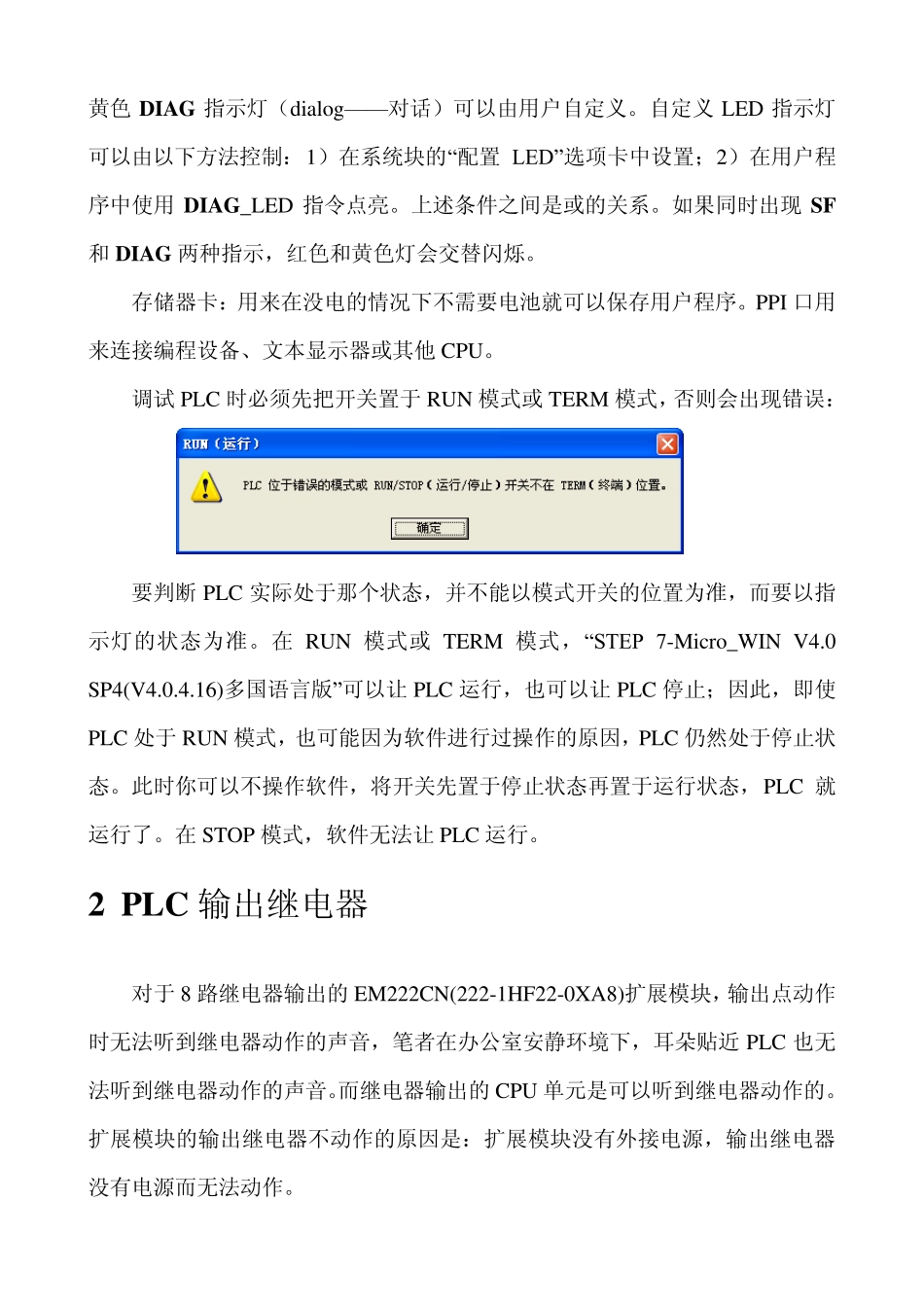

S7-200 经验点滴 对于软件相关的操作，请仔细阅读软件的帮助，下面只是笔者自己在应用过程中的一些经验总结。 1 状态指示灯/运行模式开关 有 3 种手动选择操作模式：STOP——停机模式，不执行程序；TERM——运行程序，可以通过编程器进行读/写访问；RUN——运行程序，通过编程器仅能进行读操作。 当 PLC 由 STOP 或 RUN 状态转到 TERM 状态时，PLC 的状态将不会改变——以前是运行状态仍然是运行状态，以前是停止状态仍然是停止状态。 状态指示器（LED）：SF——SYSTEM FAULT，系统错误或（和）CPU 内部错误；RUN——运行模式，绿灯；STOP——停机模式，黄灯；DP——分布式 I/O（仅对CPU-215）。 CPU 上的指示灯可以自定义吗？可以通过用户自定义指示灯，23 版 CPU 的LED 指示灯（SF/DIAG）能够显示两种颜色（红/黄）。红色指示 SF（系统故障），黄色DIAG 指示灯（dialog——对话）可以由用户自定义。自定义LED 指示灯可以由以下方法控制：1）在系统块的“配置LED”选项卡中设置；2）在用户程序中使用DIAG_LED 指令点亮。上述条件之间是或的关系。如果同时出现SF和DIAG 两种指示，红色和黄色灯会交替闪烁。 存储器卡：用来在没电的情况下不需要电池就可以保存用户程序。PPI 口用来连接编程设备、文本显示器或其他 CPU。 调试 PLC 时必须先把开关置于 RUN 模式或TERM 模式，否则会出现错误： 要判断 PLC 实际处于那个状态，并不能以模式开关的位置为准，而要以指示灯的状态为准。在RUN 模式或TERM 模式，“STEP 7-Micro_WIN V4.0 SP4(V4.0.4.16)多国语言版”可以让 PLC 运行，也可以让 PLC 停止；因此，即使PLC 处于 RUN 模式，也可能因为软件进行过操作的原因，PLC 仍然处于停止状态。此时你可以不操作软件，将开关先置于停止状态再置于运行状态，PLC 就运行了。在STOP 模式，软件无法让 PLC 运行。 2 PLC 输出继电器 对于 8 路继电器输出的EM222CN(222-1HF22-0XA8)扩展模块，输出点动作时无法听到继电器动作的声音，笔者在办公室安静环境下，耳朵贴近 PLC 也无法听到继电器动作的声音。而继电器输出的CPU 单元是可以听到继电器动作的。扩展模块的输出继电器不动作的原因是：扩展模块没有外接电源，输出继电器没有电源而无法动作。 3 时钟设置 在“STEP 7-Micro_WIN V4.0 SP4(V4.0.4.16) 多国语言版” 中 点 击“PLC” — — “实时时钟” ： 点击“读取 P...
