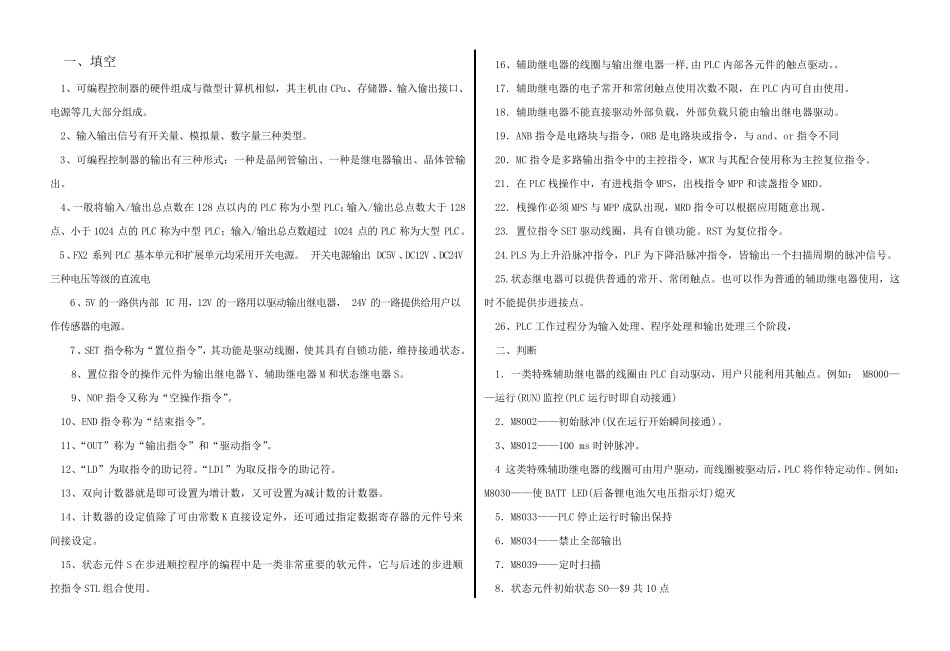

一 、 填 空 1、 可 编 程 控 制 器 的 硬 件 组 成 与 微 型 计 算 机 相 似 ， 其 主 机 由 CPu、 存 储 器 、 输 入 偷 出 接 口 、电 源 等 几 大 部 分 组 成 。 2、 输 入 输 出 信 号 有 开 关 量 、 模 拟 量 、 数 字 量 三 种 类 型 。 3、 可 编 程 控 制 器 的 输 出 有 三 种 形 式 ： 一 种 是 晶 闸 管 输 出 、 一 种 是 继 电 器 输 出 、 晶 体 管 输出 。 4、一 般 将 输 入 /输 出 总 点 数 在 128 点 以 内 的 PLC 称 为 小 型 PLC；输 入 /输 出 总 点 数 大 于 128点 、 小 于 1024 点 的 PLC 称 为 中 型PLC； 输 入 /输 出 总 点 数 超 过1024 点 的PLC 称 为 大 型PLC。 5、 FX2 系 列PLC 基 本 单 元 和 扩 展 单 元 均 采 用 开 关 电 源 。开 关 电 源 输 出DC5V 、 DC12V 、 DC24V三 种 电 压 等 级 的 直 流 电 6、 5V 的 一 路 供 内 部IC 用 ， 12V 的 一 路 用 以 驱 动 输 出 继 电 器 ，24V 的 一 路 提 供 给 用 户 以作 传 感 器 的 电 源 。 7、 SET 指 令 称 为 “ 置 位 指 令 ”， 其 功 能 是 驱 动 线 圈 ， 使 其 具 有 自 锁 功 能 ， 维 持 接 通 状 态 。 8、 置 位 指 令 的 操 作 元 件 为 输 出 继 电 器 Y、 辅 助 继 电 器 M 和 状 态 继 电 器 S。 9、 NOP 指 令 又称 为 “ 空 操 作 指 令 ”。 10、 END 指 令 称 为 “ 结束指 令 ”。 11、“ OUT” 称 为 “ 输 出 指 令 ” 和 “ 驱 动 指 令 ”。 12、“ LD” 为 取指 令 的 助 记符。“ LDI” 为 取反指 令 的 助 记符。 13、 双向计 数 器 就是 即可 设置 为 增计 数 ， 又可 设置 为 减计 数 的 计 数 器 。 14、 计 数 器 的 设定值除了可 由 常数 K 直 接 设定外， 还可 通 过 指 定数 据寄存 器 的 元 件 号 来间接 设定。 15、 状 态 元 件 S 在 步进顺控 程 序的 编 程 中 是 一 类 非常重要的 软元 件 ， 它与 后述的 步进顺控 指 令 STL 组 合使...
