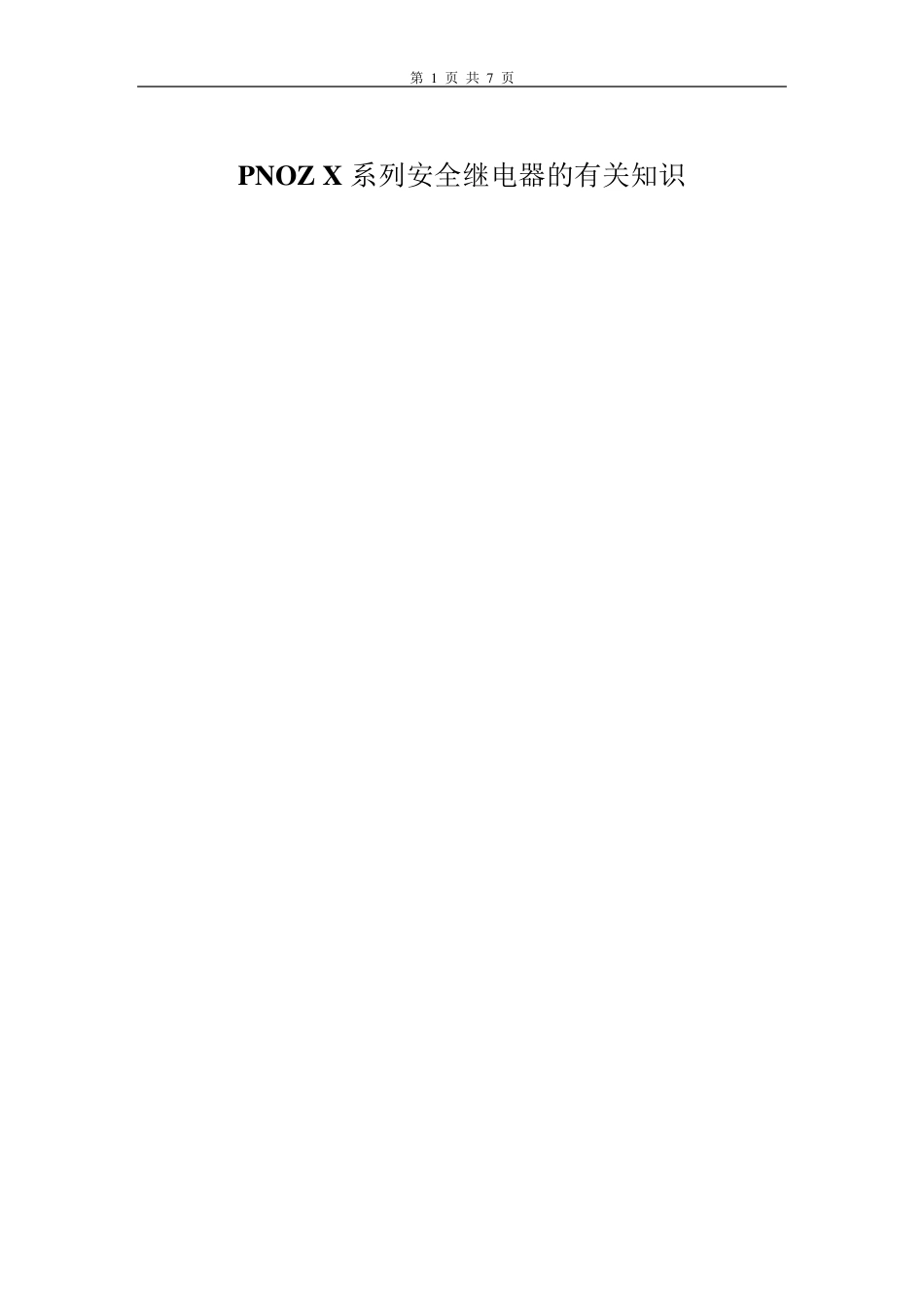

第 1 页 共 7 页 PNOZ X 系列安全继电器的有关知识 第 2 页 共 7 页 1. 安全继电器的概念 安全继电器是由数个继电器与电路组合而成，所谓“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，主要保护暴露於不同等级之危险性的机械操作人员。 外国在做电气设计的时候很注重这个安全问题，所以安全继电器在箭牌、金霸王、雀巢这些外企工厂进口的生产线控制系统上见得比较多，要想在国产设备上见到安全继电器的机率会低很多。举个例子来说，当一台机器的安全门（也可以是安全光栅）打开的时候，安全继电器就会断开供电，安全电路控制主马达的接触器断开，主马达停止，待安全门关上后，在按下复位键才能使主马达运转。 安全继电器的品牌型号很多，但 基 本 上包 含 以下功 能： 1、万一机器安全电路发生故障时，可以停止机器动力 电源 ； 2、安全电路发生故障时，机器不能再 启 动； 3、在紧 急 停止解 除 时，机器不能出现突 然 再 启 动。 2. PNOZ X 系列 安全继电器 PNOZ X 系列 安全继电器的内 部 由2 或3 个继电器组成，触点形 式 为 机械式触点。PNOZ X 系列 安全继电器是Pilz 安全自 动化 的基 石之一，其 除 了 传 统的紧 急 停止功 能外，还 有安全门、光栅、双 手 控制、安全地 毯 、静 音 功 能监 控等其 他 功 能。 PNOZ X 系列 安全继电器的面 板 上只 有三 个LED 显 示灯 ，分 别 是 POWER,CH.1,CH.2 。每 次 上电之后安全继电器的POWER显 示 灯 就会亮 。如 果 不亮 的话 ，检 查 安全继电器的电源 接线是否 正 确，供电电源 是否 正 常 。如 果 都 正 确的话 ，那 就说明 是安全继电器的内 部 电源 有问题，您 则需 要更 换 此型号的安全继电器。CH.1 和 CH.2 分 别 代 表 安全继电器的输出回 路上的两 副 常 开触点。 第 3 页 共 7 页 从上图PNOZ X10.1 内部接线图中大家可以看到CH.1 和CH.2 分别代表触点K1 和触点K2 的状态，即K1 闭合时CH.1 亮； K2 闭合时CH.2 亮。正常情况下安全继电器有输出，则必须K1 和K2 都处于闭合状态，即CH.1 和CH.2 都亮。只要CH.1 和CH.2 中有一个显示灯灭的话则安全继电器不会有输出。如图，安全继电器正常工作时 POWER,CH1,CH2 灯...
