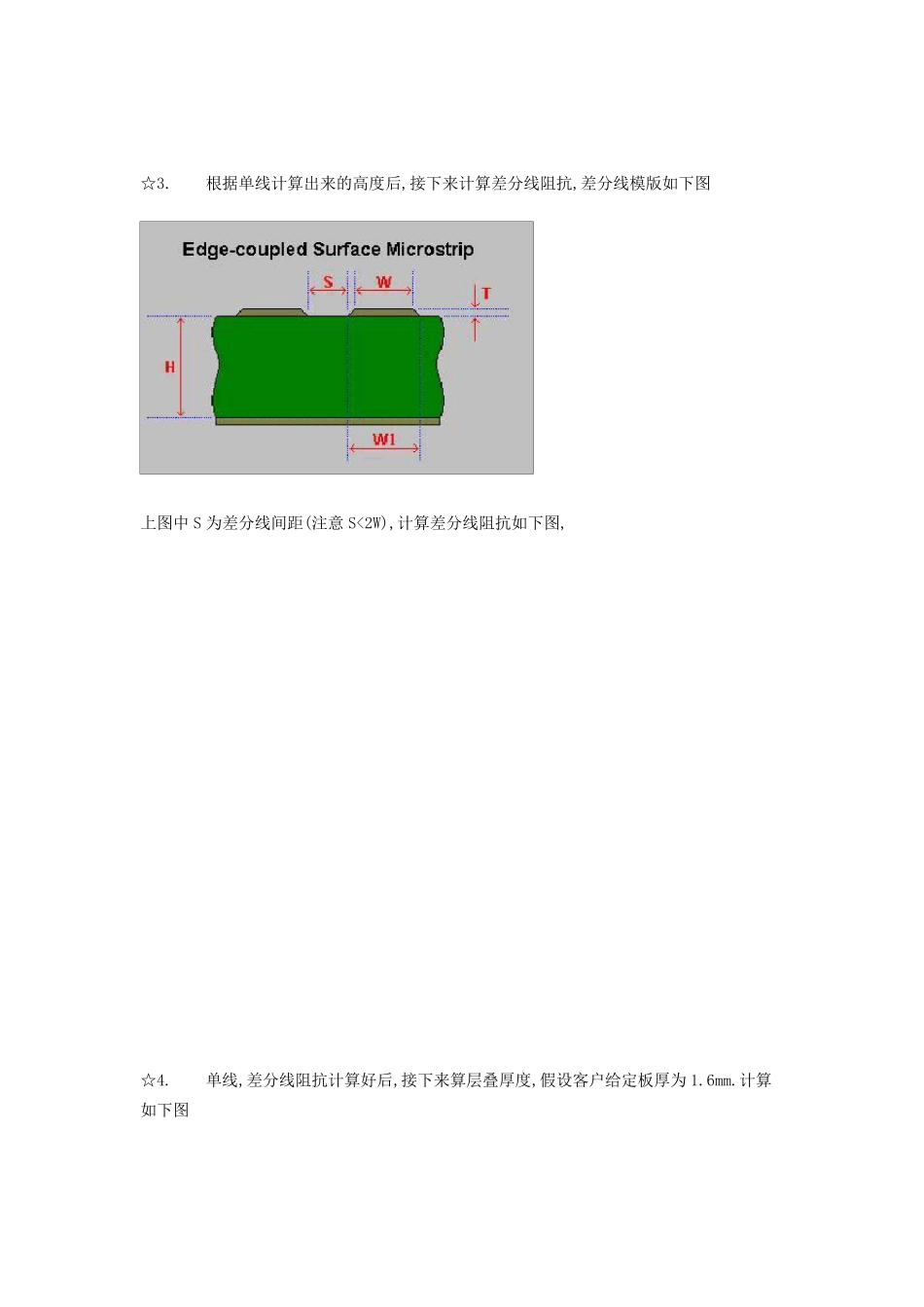

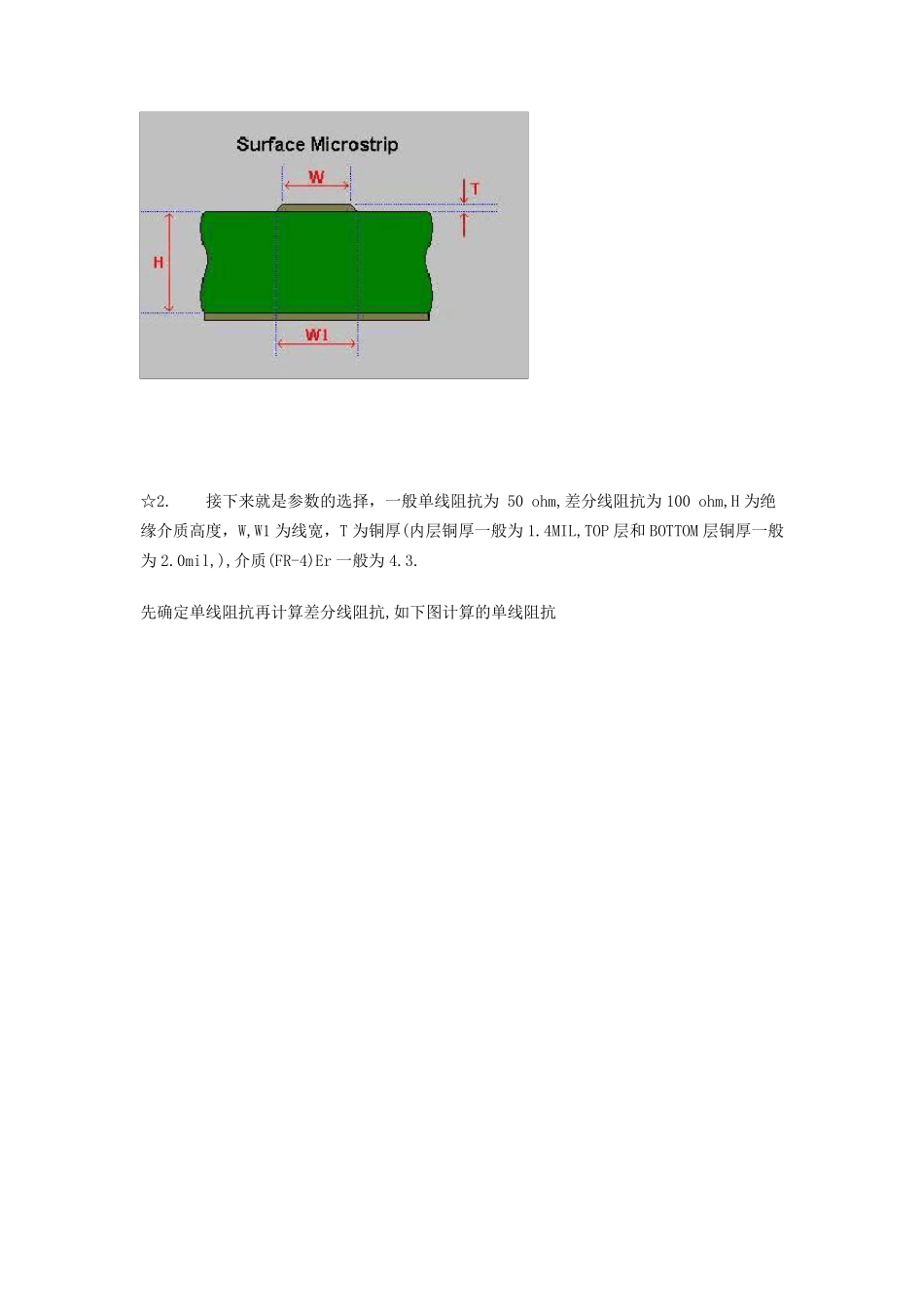

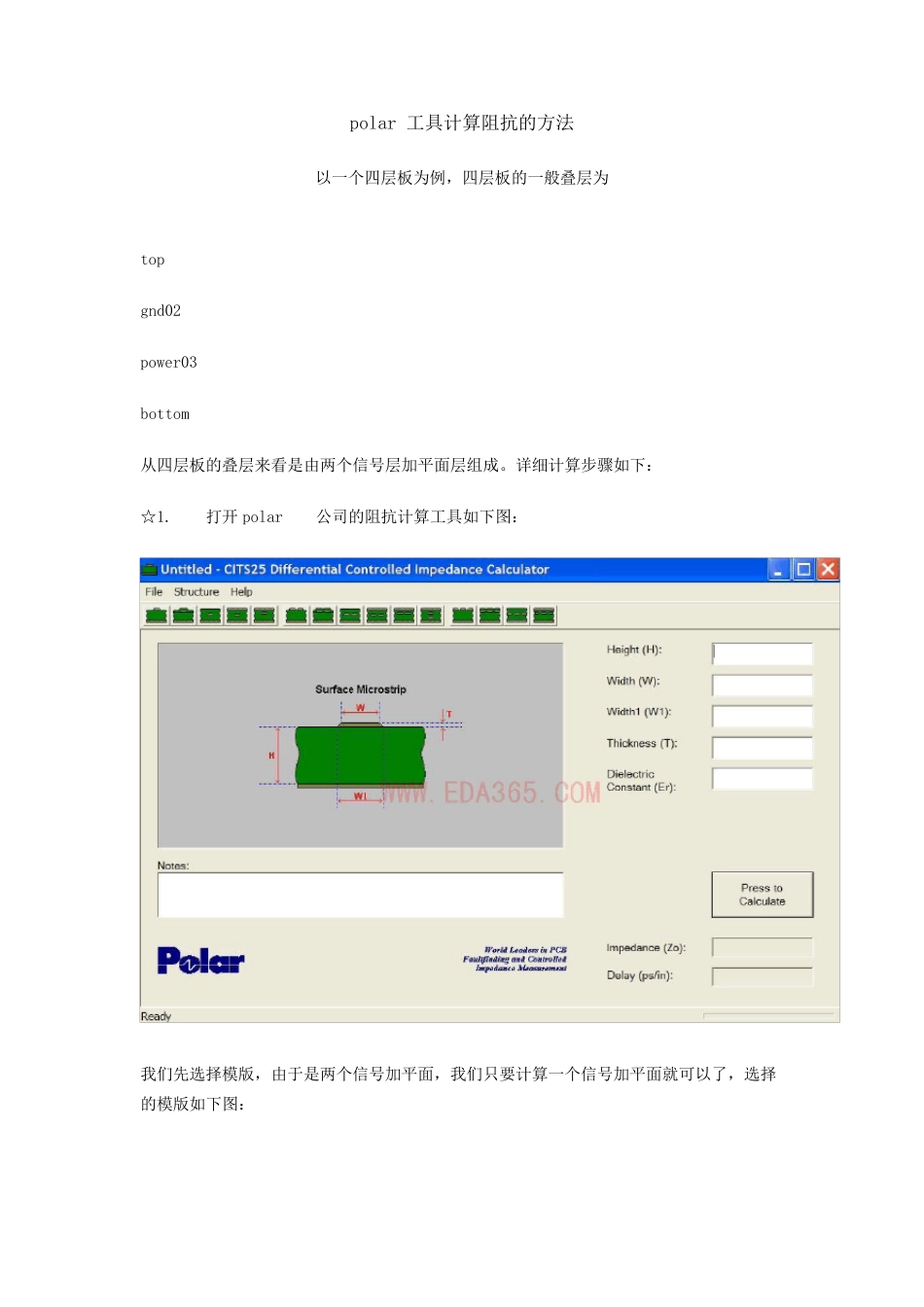

polar 工具计算阻抗的方法 以一个四层板为例,四层板的一般叠层为 top gnd02 power03 bottom 从四层板的叠层来看是由两个信号层加平面层组成。详细计算步骤如下: ☆1. 打开 polar 公司的阻抗计算工具如下图: 我们先选择模版,由于是两个信号加平面,我们只要计算一个信号加平面就可以了,选择的模版如下图: ☆2. 接下来就是参数的选择,一般单线阻抗为 50 ohm,差分线阻抗为 100 ohm,H 为绝缘介质高度,W,W1 为线宽,T 为铜厚(内层铜厚一般为 1.4MIL,TOP 层和 BOTTOM 层铜厚一般为 2.0mil,),介质(FR-4)Er 一般为 4.3. 先确定单线阻抗再计算差分线阻抗,如下图计算的单线阻抗 ☆3. 根据单线计算出来的高度后,接下来计算差分线阻抗,差分线模版如下图 上图中 S 为差分线间距(注意 S<2W),计算差分线阻抗如下图, ☆4. 单线,差分线阻抗计算好后,接下来算层叠厚度,假设客户给定板厚为 1.6mm.计算如下图 TOP 和Bottom 层的厚度一般用 1.7mil 计算,因为那个与最小的孔和板厚有点关,再就是厂商有关,当然要过大电流当然要厚点了。 中间层的厚度,如果要通过的电流正常的话,一般会选用35um 的。差动的阻抗其实选用情况也差不多。也是选有上面有覆盖的那个,和中间不对称的那个 edge-coupled coated microstrip 和 edge-coupled offset microstrip 两个计算的。 有点要注意,一般四层板只有一个介质层,两层PC 料,(板厂默认压层工艺)所以介电常数是不一样的. 我下了软件看了很久,还是有几点不明白: 1、内层铜厚不是按照 1.4MIL 计算的吗?那下面怎么按照 2.0MIL 来计算? 2、计算单线阻抗的时候,是不是定下来线宽,铜厚等,再来确定绝缘介质高度? 3、两个平面之间的距离 1H=1.6*39.37-2*(2.0+3.72+1.4)=48.752MIL,这个公司怎么得出? 不解之处请指点 楼上的问题 我大概知道: 1. 因为表层(top 和bottom)的铜厚度是2.0mil 的,所以用2.0 算的;电源跟地平面是参考平面,所以走线的平面只在 top 和bottom 层,计算的是top 和bottom 层走线的阻抗,当然用2.0 算啦; 2. 单线阻抗跟 线宽,铜厚、导电系数和高度 相关,确定顺序看需要吧,好像没有一定要先定哪个后定哪个之说; 3. 1mil=0.0254mm,即 1mm=39.37mil;所以式子里有1.6*39.37,单位是mil。 我想问的是,查分走线 S<2W 的依据是哪来的?? 为什么我见过有些查分信号 W 线宽是7-8mil,但是S 间距...
