PPMS简易中文操作步骤VIP免费

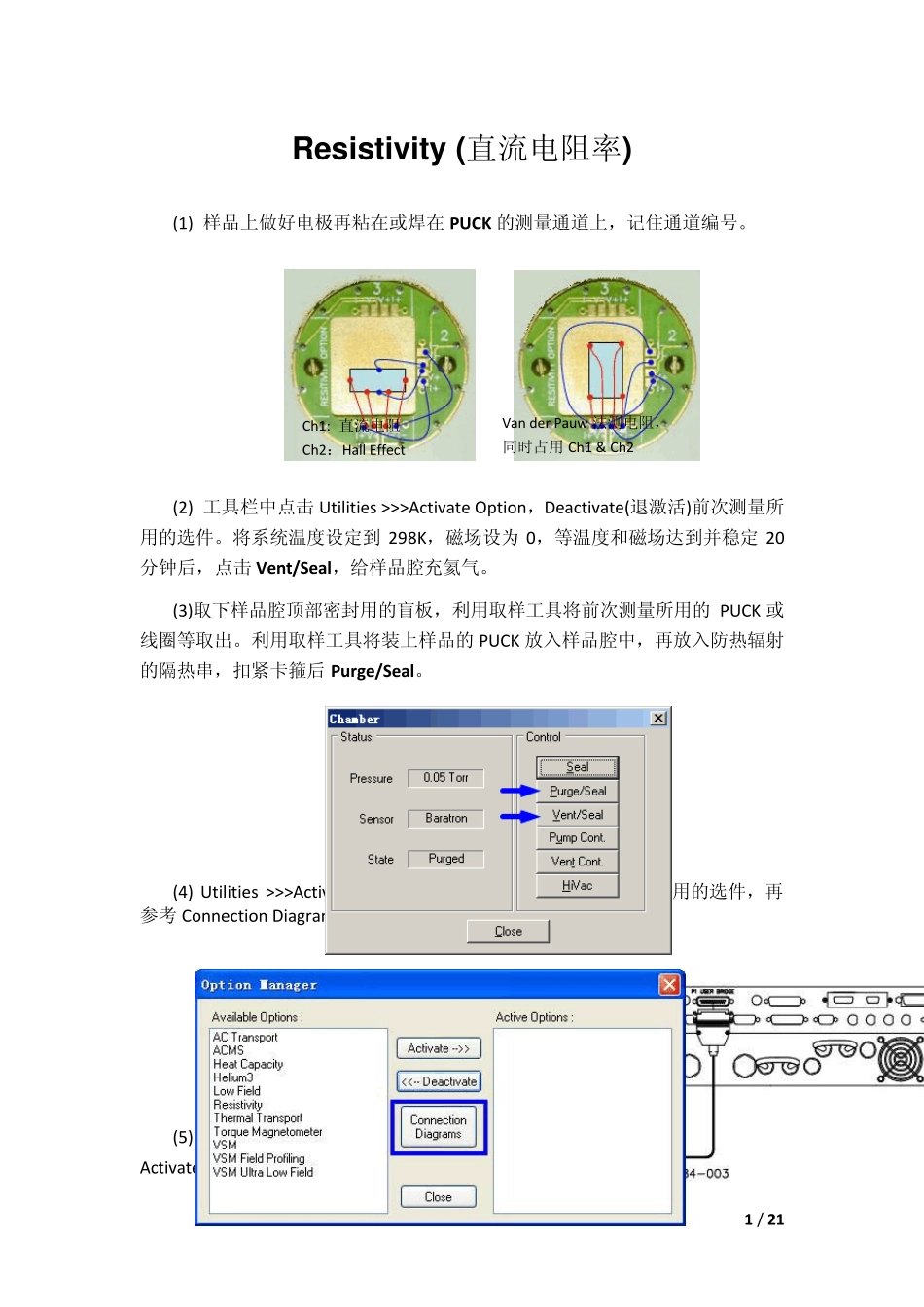

1 / 21 Resistiv ity (直流电阻率) (1) 样品上做好电极再粘在或焊在PUCK 的测量通道上，记住通道编号。 (2) 工具栏中点击 Utilities >>>Activate Option，Deactivate(退激活)前次测量所用的选件。将系统温度设定到 298K，磁场设为 0，等温度和磁场达到并稳定 20分钟后，点击 Vent/Seal，给样品腔充氦气。 (3)取下样品腔顶部密封用的盲板，利用取样工具将前次测量所用的PUCK 或线圈等取出。利用取样工具将装上样品的PUCK 放入样品腔中，再放入防热辐射的隔热串，扣紧卡箍后 Purge/Seal。 (4) Utilities >>>Activate Option，Deactivate(退激活)前次测量所用的选件，再参考 Connection Diagram，接好Resistivity选件的线缆。 (5) 工具栏中点击 Utilities >> Activate Option 然后在左边选中 Resistivity 再Activate(激活)。激活后出现如下 Resistivity Option 界面 Ch1: 直流电阻 Ch2：Hall Effect Van der Pauw 法测电阻， 同时占用 Ch1 & Ch2 2 / 21 Install/Remove：取样或放样的标准指导步骤； Sample：样品信息； Browse：选择存储数据的位置、文件名和样品信息（前两项必填；这一步必须做，否则后面执行 sequence 时会有提示）；View：查看数据； Bridge Setup：选择使用的通道和相关参数，修改后要点击 Set，否则改动无法生效。Calibration Mode 一般选Standard，Drive Mode 选AC (实际上 AC Mode 仅是采用正反电流法，尽量减小系统误差)； Measure：手动测量。与工具栏的Measure>>Resistivity(激活 Resistivity后)或sequence命令中的Resistivity 的功能完全相同 (6) 编写 Sequence 文件，然后执行 sequence 进行测量。 (7)* 测量完成后在工具栏中点击 Utilities >>>Activate Option 然后在右边选中Resistivity 再 Deactivate，如下图方框所示。 (7)** 盖上盲板，扣紧卡箍，Purge/Seal 样品腔。 *和**为非必须执行的步骤，除非后面需要更换其它测量选件或系统检测等所需。 执 行 sequence前 样 品 腔 应 处 于真空状态，否则降温时可能损坏样 品 腔 3 / 21 ACT (交流输运) (1) 样品上做好电极再粘在或焊在PUCK 的测量通道上，记住通道编号 (2) 工具栏中点击Utilities >>>Activate Option，Deactivate(退激活)前次测量所用的选件。将系统温度设定到 298K，磁场设为 0，等温度和磁场达到并稳定 20分钟后，点击Vent/Seal...
