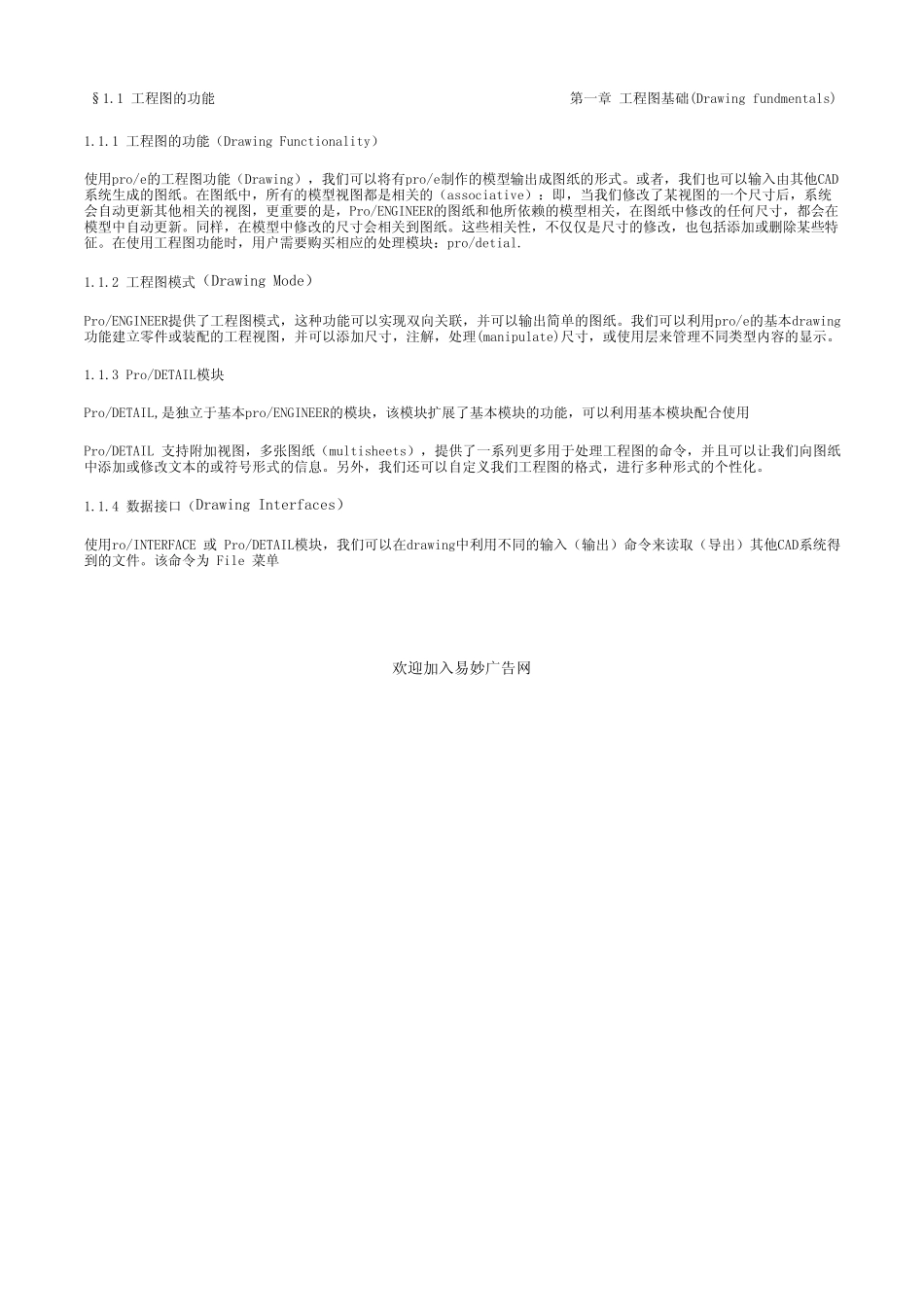

1.1.1 工 程 图 的 功 能 （ Drawing Functionality） 使 用 pro/e的 工 程 图 功 能 （ Drawing） ， 我 们 可 以 将 有 pro/e制 作 的 模 型 输 出 成 图 纸 的 形 式 。 或 者 ， 我 们 也 可 以 输 入 由 其 他 CAD系 统 生 成 的 图 纸 。 在 图 纸 中 ， 所 有 的 模 型 视 图 都 是 相 关 的 （ associative） ： 即 ， 当 我 们 修 改 了 某 视 图 的 一 个 尺 寸 后 ， 系 统会 自 动 更 新 其 他 相 关 的 视 图 ， 更 重 要 的 是 ， Pro/ENGINEER的 图 纸 和 他 所 依 赖 的 模 型 相 关 ， 在 图 纸 中 修 改 的 任 何 尺 寸 ， 都 会 在模 型 中 自 动 更 新 。 同 样 ， 在 模 型 中 修 改 的 尺 寸 会 相 关 到 图 纸 。 这 些 相 关 性 ， 不 仅 仅 是 尺 寸 的 修 改 ， 也 包 括 添 加 或 删 除 某 些 特征 。 在 使 用 工 程 图 功 能 时 ， 用 户 需 要 购 买 相 应 的 处 理 模 块 ： pro/detial. 1.1.2 工 程 图 模 式 （ Drawing Mode） Pro/ENGINEER提 供 了 工 程 图 模 式 ， 这 种 功 能 可 以 实 现 双 向 关 联 ， 并 可 以 输 出 简 单 的 图 纸 。 我 们 可 以 利 用 pro/e的 基 本 drawing功 能 建 立 零 件 或 装 配 的 工 程 视 图 ， 并 可 以 添 加 尺 寸 ， 注 解 ， 处 理 (manipulate)尺 寸 ， 或 使 用 层 来 管 理 不 同 类 型 内 容 的 显 示 。 1.1.3 Pro/DETAIL模 块 Pro/DETAIL,是 独 立 于 基 本 pro/ENGINEER的 模 块 ， 该 模 块 扩展了 基 本 模 块 的 功 能 ， 可 以 利 用 基 本 模 块 配 合使 用 Pro/DETAIL 支持附加 视 图 ， 多张图 纸 （ multisheets） ， 提 供 了 一 系 列更 多用 于 处 理 工 程 图 的 命令， 并 且可 以 让我 们 向 图 纸中 添 加 或 修 改 文本 的 或 符号形 式 的 信息。 另外， 我 们 还可 以 自 定义我 们 工 程 图 的 格式 ， 进行多种 形 式 的 个 性 化。 1.1.4 数据接口（ Drawing Interfaces...
