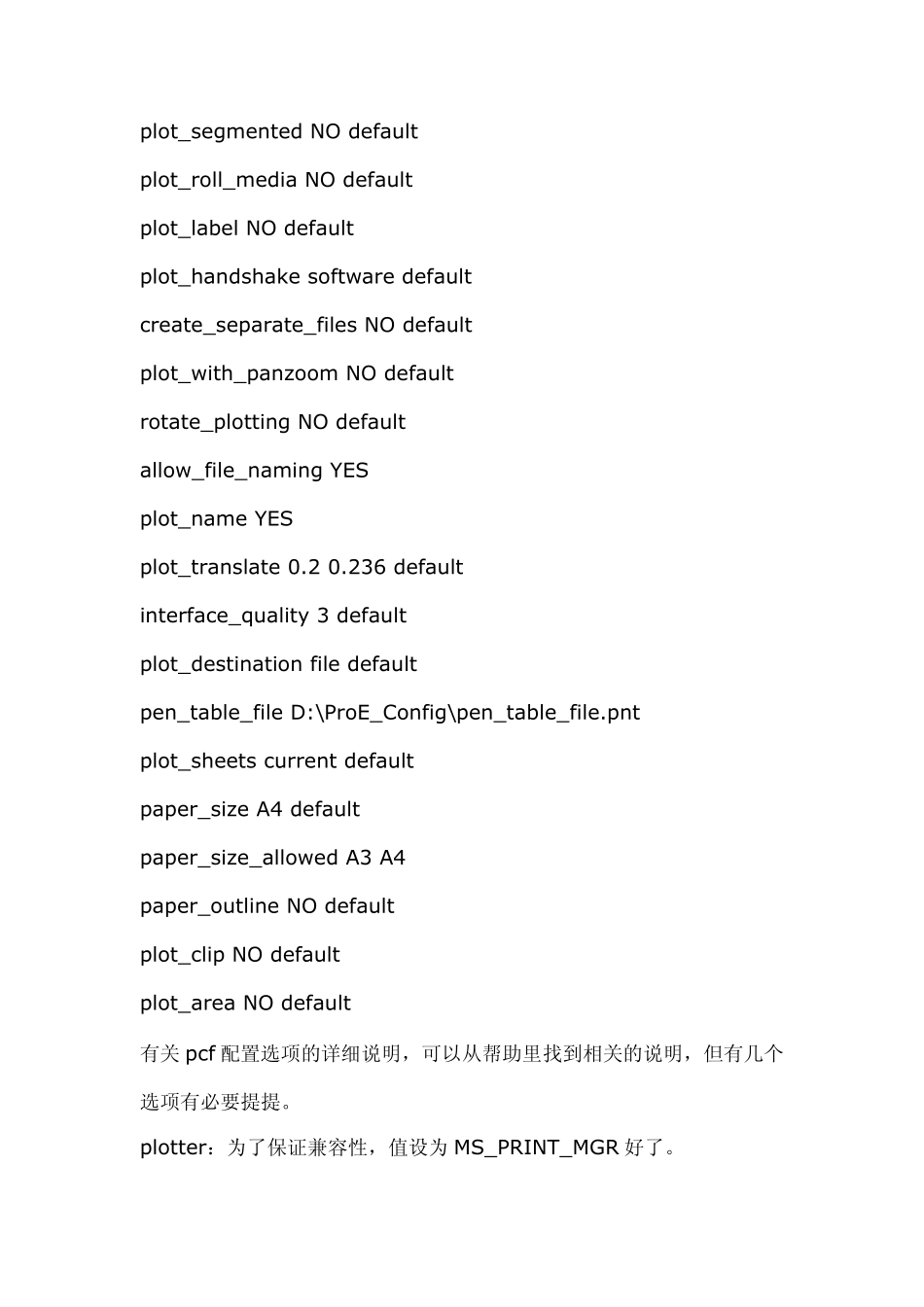

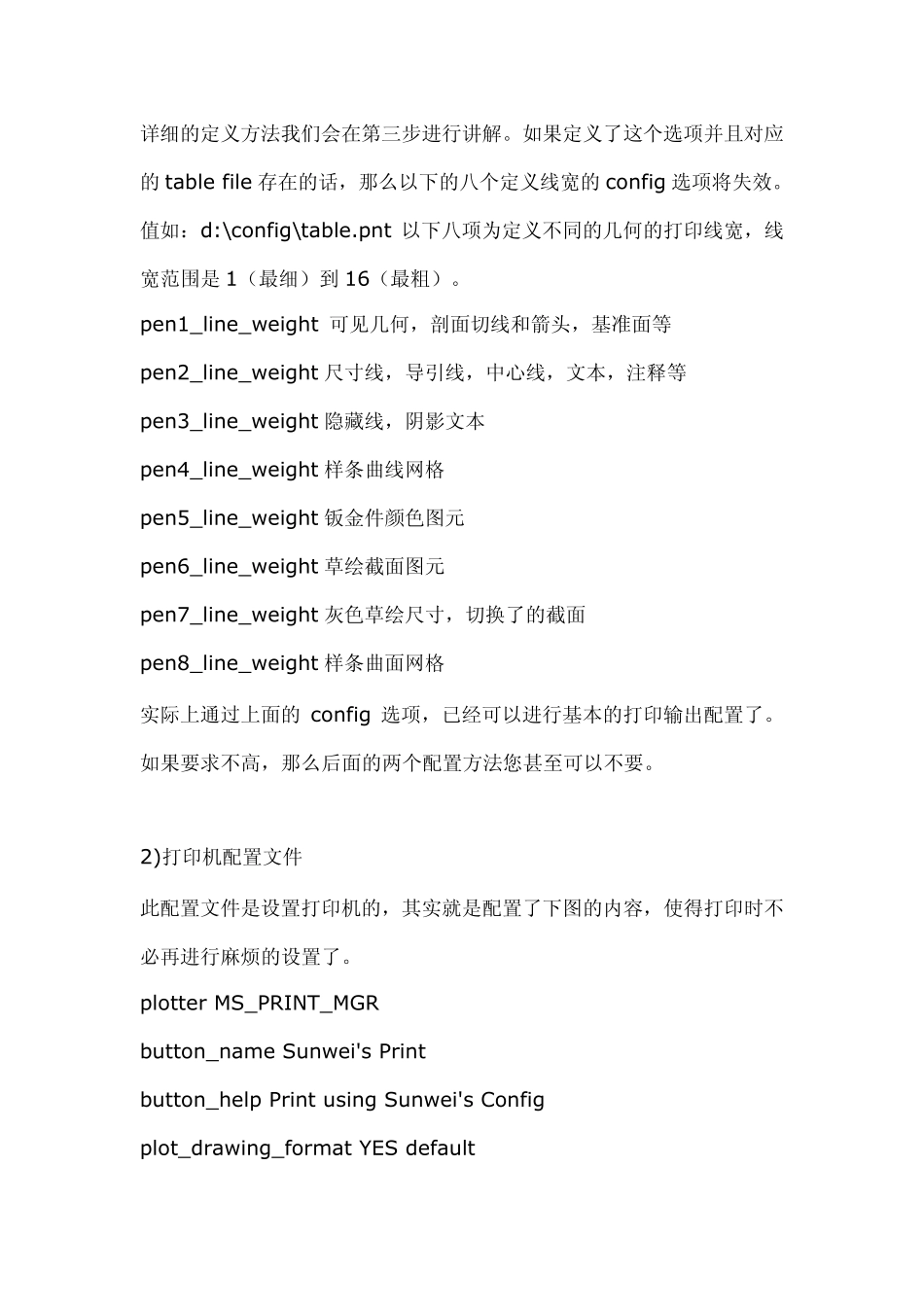

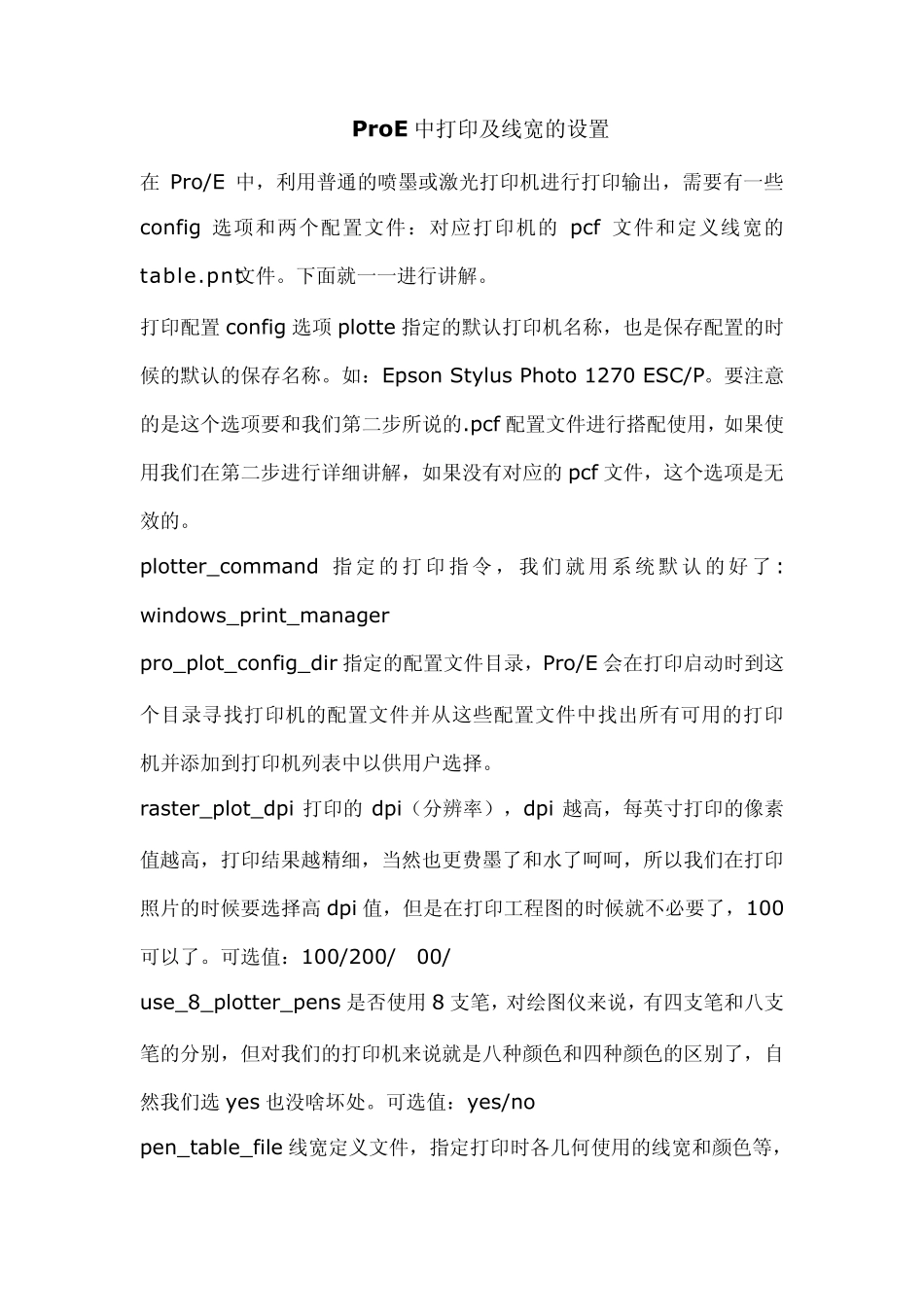

ProE 中打印及线宽的设置 在Pro/E 中，利用普通的喷墨或激光打印机进行打印输出，需要有一些config 选项和两个配置文件：对应打印机的pcf 文件和定义线宽的table.pnt文件。下面就一一进行讲解。 打印配置config 选项plotte 指定的默认打印机名称，也是保存配置的时候的默认的保存名称。如：Epson Stylus Photo 1270 ESC/P。要注意的是这个选项要和我们第二步所说的.pcf 配置文件进行搭配使用，如果使用我们在第二步进行详细讲解，如果没有对应的pcf 文件，这个选项是无效的。 plotter_command 指 定的打印指 令 ，我 们 就 用系 统 默 认 的好 了 : windows_print_manager pro_plot_config_dir 指定的配置文件目录，Pro/E 会在打印启动时到这个目录寻找打印机的配置文件并从这些配置文件中找出所有可用的打印机并添加到打印机列表中以供用户选择。 raster_plot_dpi 打印的dpi（分辨率），dpi 越高，每英寸打印的像素值越高，打印结果越精细，当然也更费墨了和水了呵呵，所以我们在打印照片的时候要选择高 dpi 值，但是在打印工程图的时候就不必要了，100可以了。可选值：100/200/300/… use_8_plotter_pens 是否使用8 支笔，对绘图仪来说，有四支笔和八支笔的分别，但对我们的打印机来说就是八种颜色和四种颜色的区别了，自然我们选yes 也没啥坏处。可选值：yes/no pen_table_file 线宽定义文件，指定打印时各几何使用的线宽和颜色等，详细的定义方法我们会在第三步进行讲解。如果定义了这个选项并且对应的table file 存在的话，那么以下的八个定义线宽的config 选项将失效。值如：d:\config\table.pnt 以下八项为定义不同的几何的打印线宽，线宽范围是 1（最细）到 16（最粗）。 pen1_line_w eight 可见几何，剖面切线和箭头，基准面等 pen2_line_w eight 尺寸线，导引线，中心线，文本，注释等 pen3_line_w eight 隐藏线，阴影文本 pen4_line_w eight 样条曲线网格 pen5_line_w eight 钣金件颜色图元 pen6_line_w eight 草绘截面图元 pen7_line_w eight 灰色草绘尺寸，切换了的截面 pen8_line_w eight 样条曲面网格 实际上通过上面的config 选项，已经可以进行基本的打印输出配置了。如果要求不高，那么后面的两个配置方法您甚至可以不要。 2)打印机配置文件 此配置文件是设置打印机的，其实就是配置了下图的内容，使得打印时不必再进行麻烦的设置了。 plotter ...
