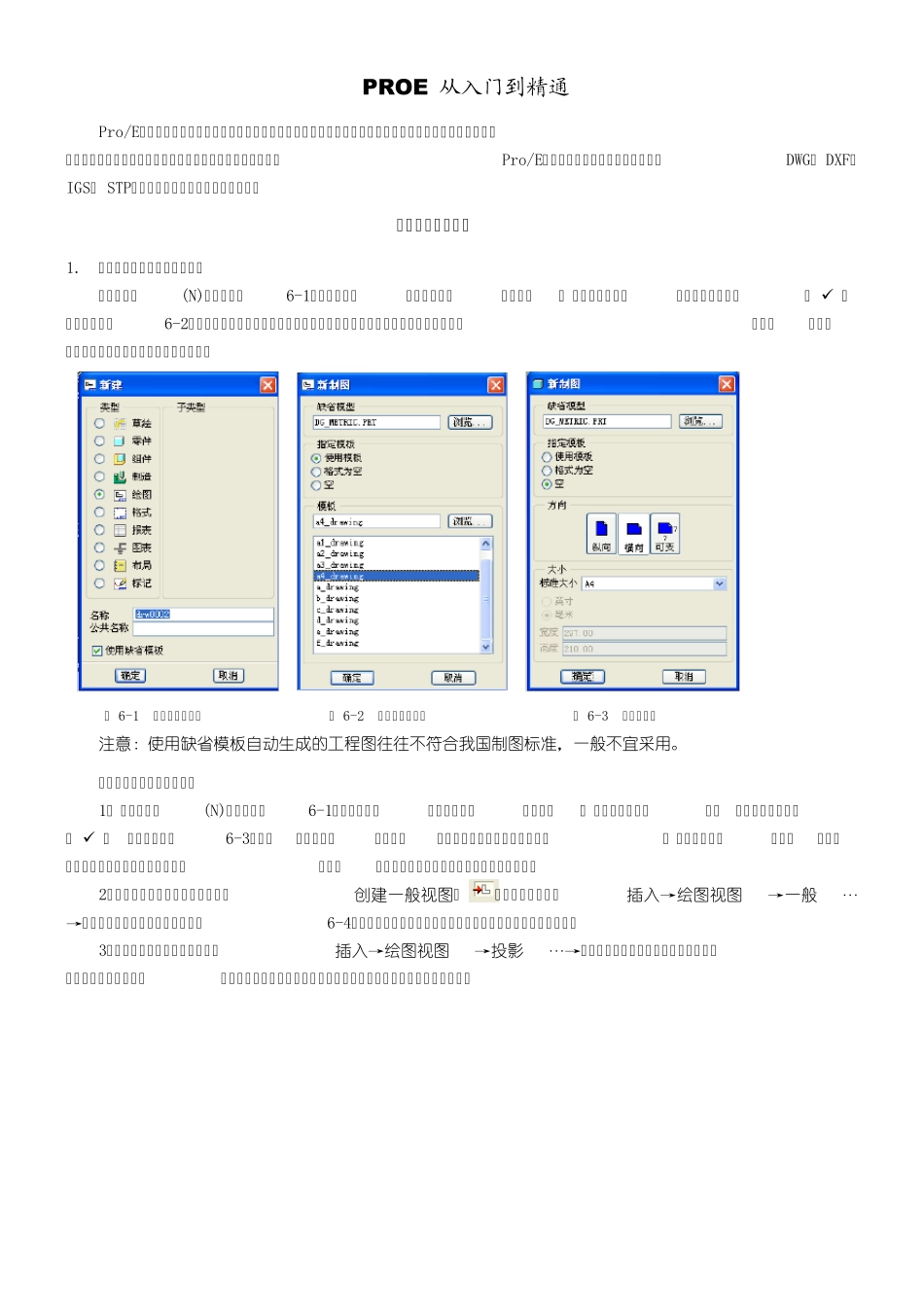

PROE 从入门到精通 Pro/E提供了强大的工程图功能，可以将三维模型自动生成所需的各种视图。而且工程图与模型之间是全相关的，无论何时修改了模型，其工程图自动更新，反之亦然。Pro/E还提供多种图形输入输出格式，如DWG、 DXF、IGS、 STP等，可以和其它二维软件交换数据。 工程图的基本操作 1. 使用缺省模板自动生成工程图 文件→新建(N)„→打开图6-1所示对话框，文档类型选择“绘图”， 输入文档名称，“使用缺省模版”前 → 确定→打开图6-2所示的“新制图”对话框，选择欲生成工程图的模型文件，选择图纸大小，→ 确定→ 进入工程图环境，且自动生成模型的三个视图。 图 6-1 创建工程图文档 图 6-2 选择工程图模版 图 6-3 使用空模版 注意：使用缺省模板自动生成的工程图往往不符合我国制图标准，一般不宜采用。 二、不使用模板生成工程图 1、 文件→新建(N)„→打开图6-1所示对话框，文档类型选择“绘图”， 输入文档名称，去掉“使用缺省模版”前 → 确定→打开图6-3所示的“新制图”对话框，选择欲生成工程图的模型文件，在 “指定模版”栏选择“空”模版，→选择图纸大小及方向，→ 确定→ 进入工程图环境，显示一张带边界的空图纸。 2、在屏幕右侧的绘图工具栏中选取创建一般视图“”工具，或主菜单插入→绘图视图(V)→一般(E)…→在图形窗口给定视图位置→打开图6-4所示的绘图视图对话框，在此给定视图名称、视图方向→确定。 3、生成其它正投影视图：主菜单插入→绘图视图(V)→投影(P)…→在图形窗口给定视图位置→自动在该处生成相应的投影视图。（如果图形窗口中已有两个以上视图，生成投影视图时须指定父视图） 图 6-4 生成工程图对话框 图 6-5 显示/拭除尺寸对话框 4、调整视图位置：为防止意外移动视图，缺省情况下视图被锁定在适当位置。要调整视图位置必须先解锁视图：选取视图→右键→在弹出菜单中去掉“ 锁定视图移动”前的， 这时工程图中的所有视图将被解锁，可以通过拖动鼠标进行移动。调整视图位置时各视图间自动保持对齐关系。 5、删除视图：选中视图→Delete 6、修改视图：点选视图→右键→在弹出菜单中点选“属性”→打开图6-4所示的绘图视图对话框，在此可重新定义视图名称、视图类型、可见区域、比例、剖视、等。 7、标尺寸：在屏幕右侧的绘图工具栏中选取“”工具，或主菜单视图→显示与拭除(S)…→打开图6-5所示的对话框，可以显示（或取消显示）模型尺寸...
