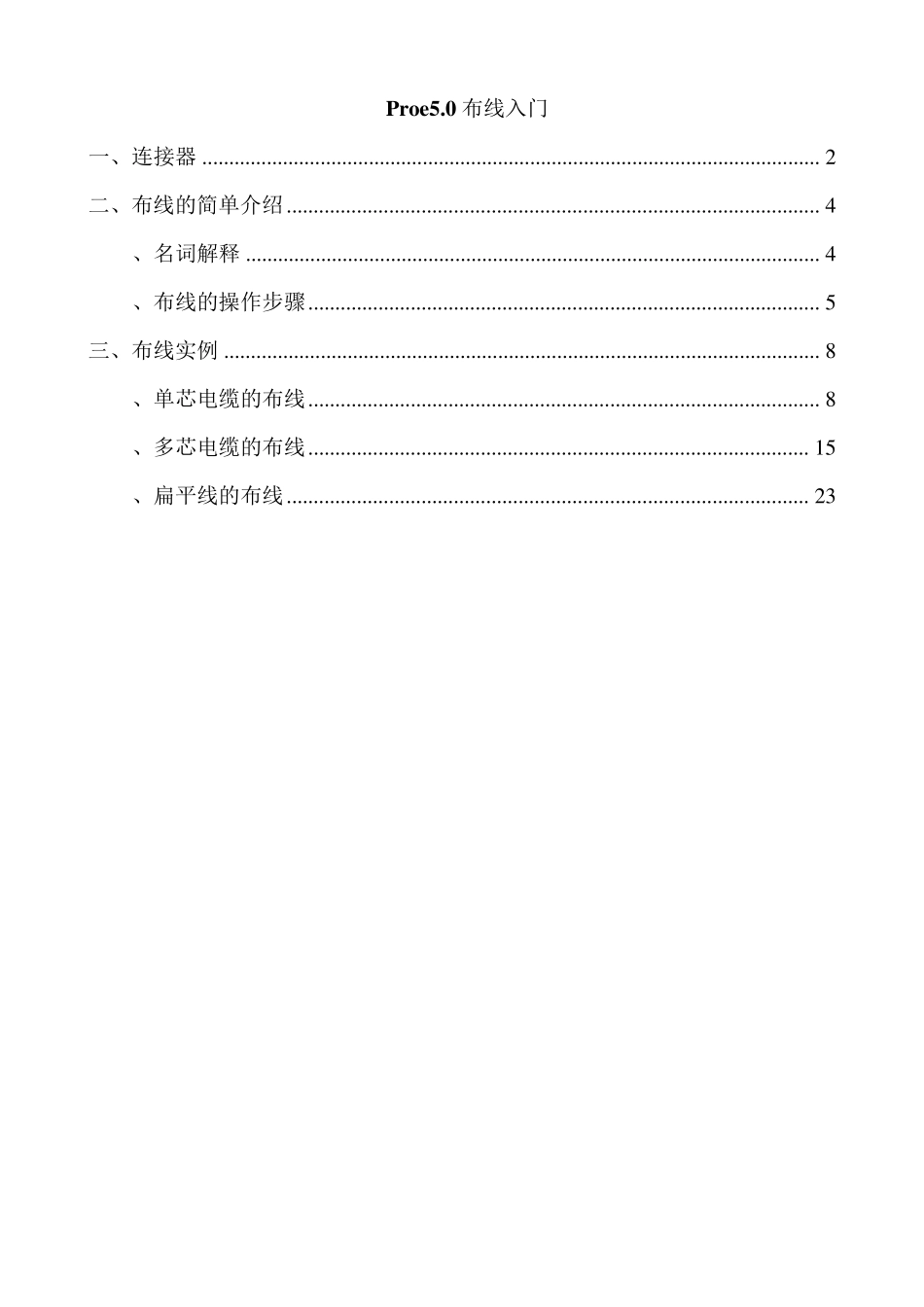

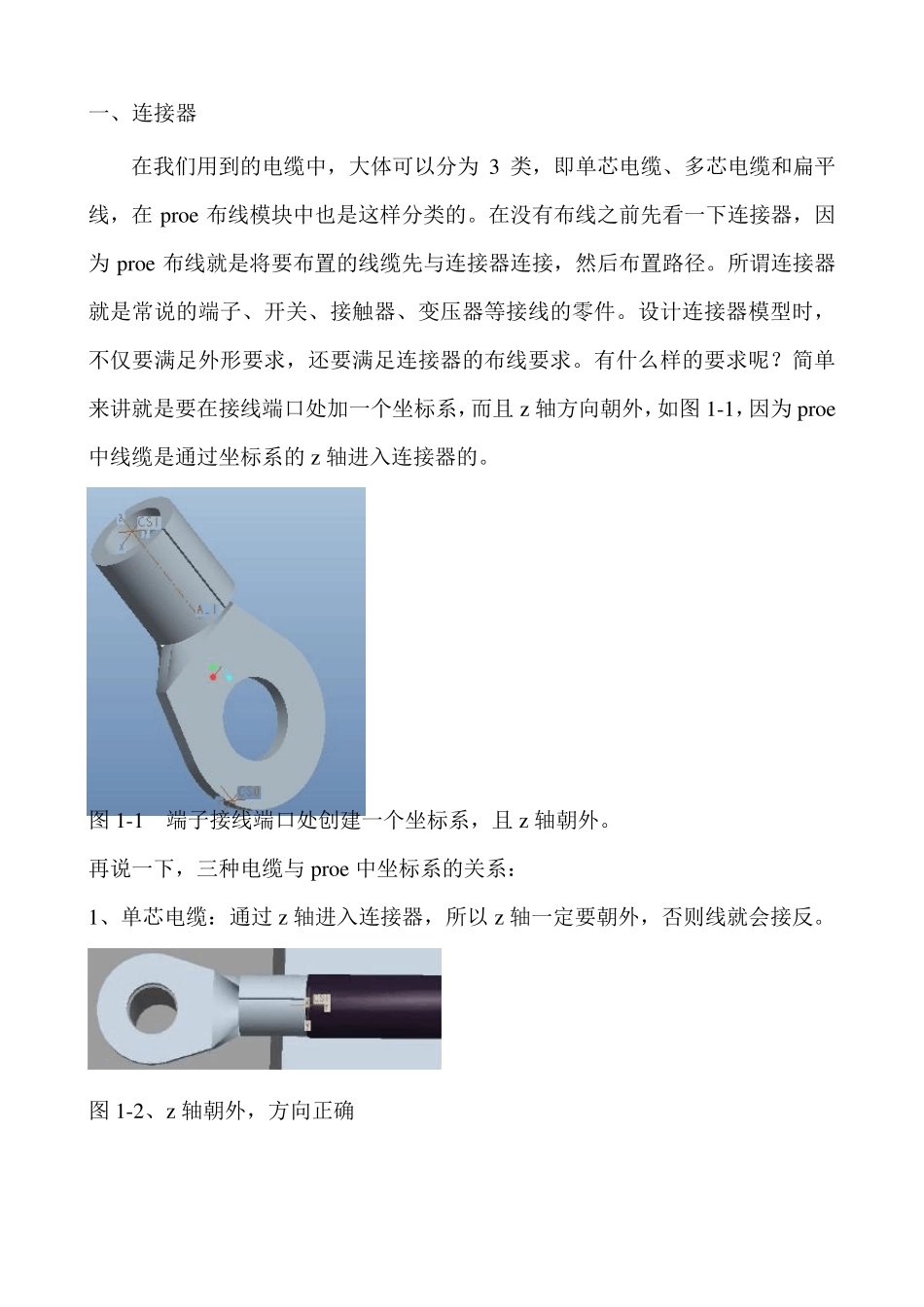

Proe5.0 布线入门 一、连接器 ................................................................................................................... 2 二、布线的简单介绍 ................................................................................................... 4 1、名词解释 ........................................................................................................... 4 2、布线的操作步骤 ............................................................................................... 5 三、布线实例 ............................................................................................................... 8 1、单芯电缆的布线 ............................................................................................... 8 2、多芯电缆的布线 ............................................................................................. 1 5 3、扁平线的布线 ................................................................................................. 2 3 一、连接器 在我们用到的电缆中，大体可以分为 3 类，即单芯电缆、多芯电缆和扁平线，在 proe 布线模块中也是这样分类的。在没有布线之前先看一下连接器，因为 proe 布线就是将要布置的线缆先与连接器连接，然后布置路径。所谓连接器就是常说的端子、开关、接触器、变压器等接线的零件。设计连接器模型时，不仅要满足外形要求，还要满足连接器的布线要求。有什么样的要求呢？简单来讲就是要在接线端口处加一个坐标系，而且 z 轴方向朝外，如图 1-1，因为 proe中线缆是通过坐标系的 z 轴进入连接器的。 图 1-1 端子接线端口处创建一个坐标系，且 z 轴朝外。 再说一下，三种电缆与 proe 中坐标系的关系： 1、单芯电缆：通过 z 轴进入连接器，所以 z 轴一定要朝外，否则线就会接反。 图 1-2、z 轴朝外，方向正确 图1-3、z 轴朝里，方向反向 2、多芯电缆：各电缆也是通过 z 轴进入连接器，均布在 z 轴周围。z 轴一定要朝外，否则也会方向。 图1-4、电缆均布在 z 轴周围 3、扁平线：同样各根线也是通过 z 轴进入连接器，沿着 y 轴方向展开。z 轴一定要朝外，y 轴朝着扁平线的方向。 图1-5、扁平线沿 y 轴分布 其...
