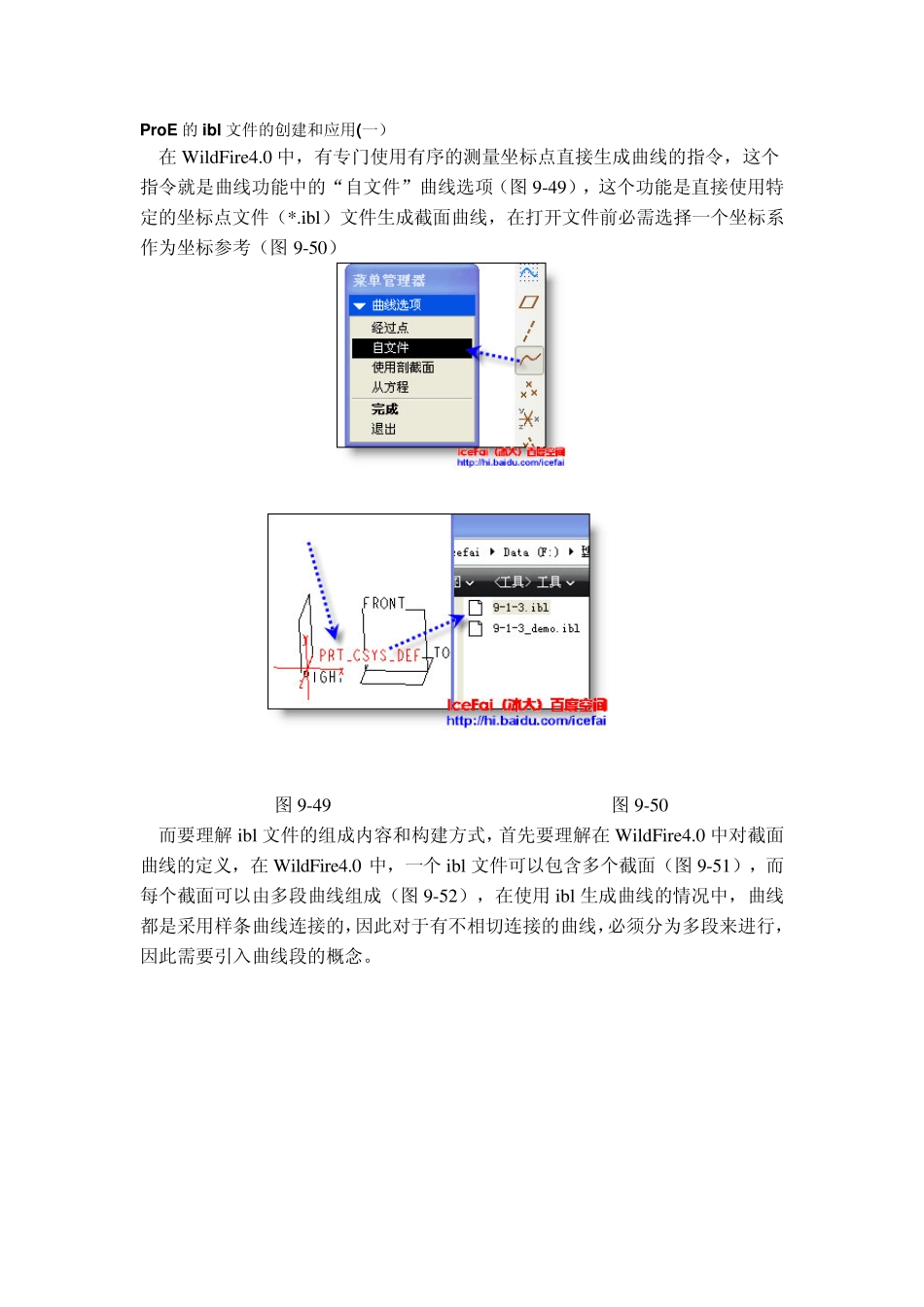

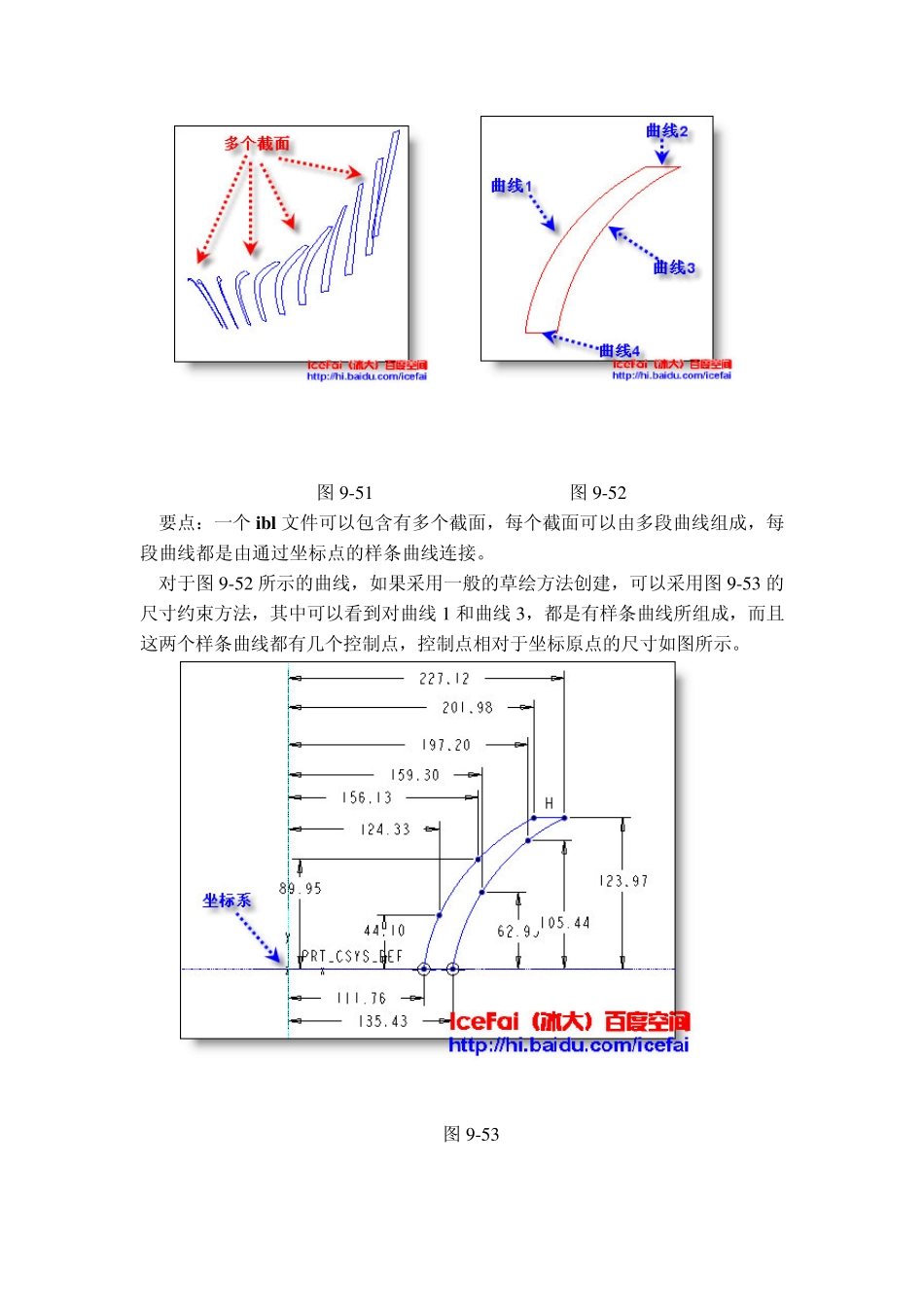

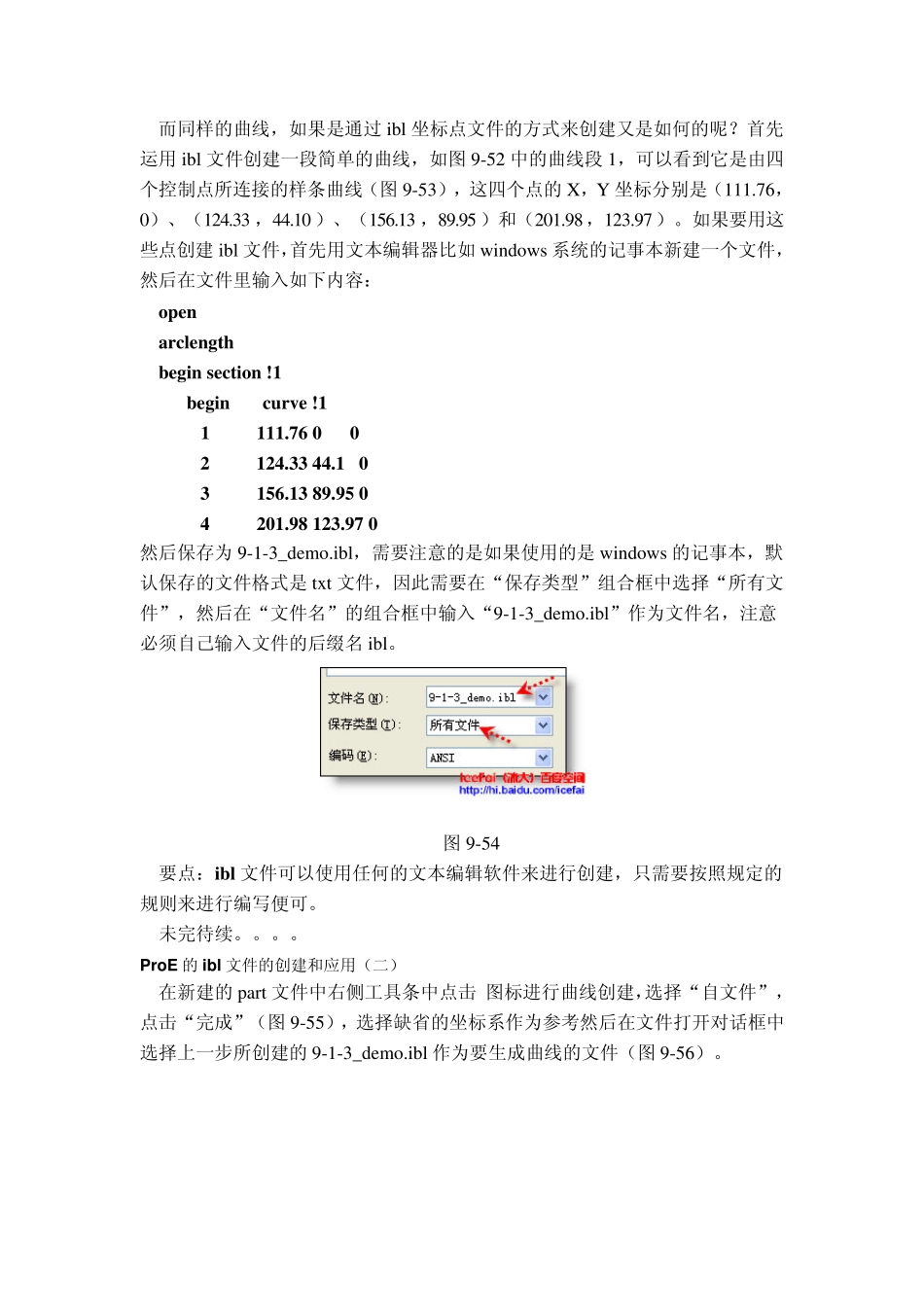

ProE 的ibl 文件的创建和应用(一) 在WildFire4.0 中,有专门使用有序的测量坐标点直接生成曲线的指令,这个指令就是曲线功能中的“自文件”曲线选项(图 9-49),这个功能是直接使用特定的坐标点文件(*.ibl)文件生成截面曲线,在打开文件前必需选择一个坐标系作为坐标参考(图 9-50) 图 9-49 图 9-50 而要理解 ibl 文件的组成内容和构建方式,首先要理解在WildFire4.0 中对截面曲线的定义,在WildFire4.0 中,一个ibl 文件可以包含多个截面(图 9-51),而每个截面可以由多段曲线组成(图 9-52),在使用ibl 生成曲线的情况中,曲线都是采用样条曲线连接的,因此对于有不相切连接的曲线,必须分为多段来进行,因此需要引入曲线段的概念。 图9 -5 1 图9 -5 2 要点:一个ibl文件可以包含有多个截面,每个截面可以由多段曲线组成,每段曲线都是由通过坐标点的样条曲线连接。 对于图9 -5 2 所示的曲线,如果采用一般的草绘方法创建,可以采用图9 -5 3 的尺寸约束方法,其中可以看到对曲线1 和曲线3 ,都是有样条曲线所组成,而且这两个样条曲线都有几个控制点,控制点相对于坐标原点的尺寸如图所示。 图9 -5 3 而同样的曲线,如果是通过ibl 坐标点文件的方式来创建又是如何的呢?首先运用ibl 文件创建一段简单的曲线,如图9-52 中的曲线段1,可以看到它是由四个控制点所连接的样条曲线(图9-53),这四个点的X,Y 坐标分别是(111.76,0)、(124.33 ,44.10 )、(156.13 ,89.95 )和(201.98,123.97)。如果要用这些点创建ibl 文件,首先用文本编辑器比如windows 系统的记事本新建一个文件,然后在文件里输入如下内容: open arclength begin section !1 begin curve !1 1 111.76 0 0 2 124.33 44.1 0 3 156.13 89.95 0 4 201.98 123.97 0 然后保存为9-1-3_demo.ibl,需要注意的是如果使用的是windows 的记事本,默认保存的文件格式是txt 文件,因此需要在“保存类型”组合框中选择“所有文件”,然后在“文件名”的组合框中输入“9-1-3_demo.ibl”作为文件名,注意必须自己输入文件的后缀名 ibl。 图9-54 要点:ibl 文件可以使用任何的文本编辑软件来进行创建,只需要按照规定的规则来进行编写便可。 未完待续。。。。 ProE 的ibl 文件的创建和应用(二) 在新建的part 文件中右侧工具条中点击 图标进行曲线创建,选择“自文件”,点击“完成”(图9...
