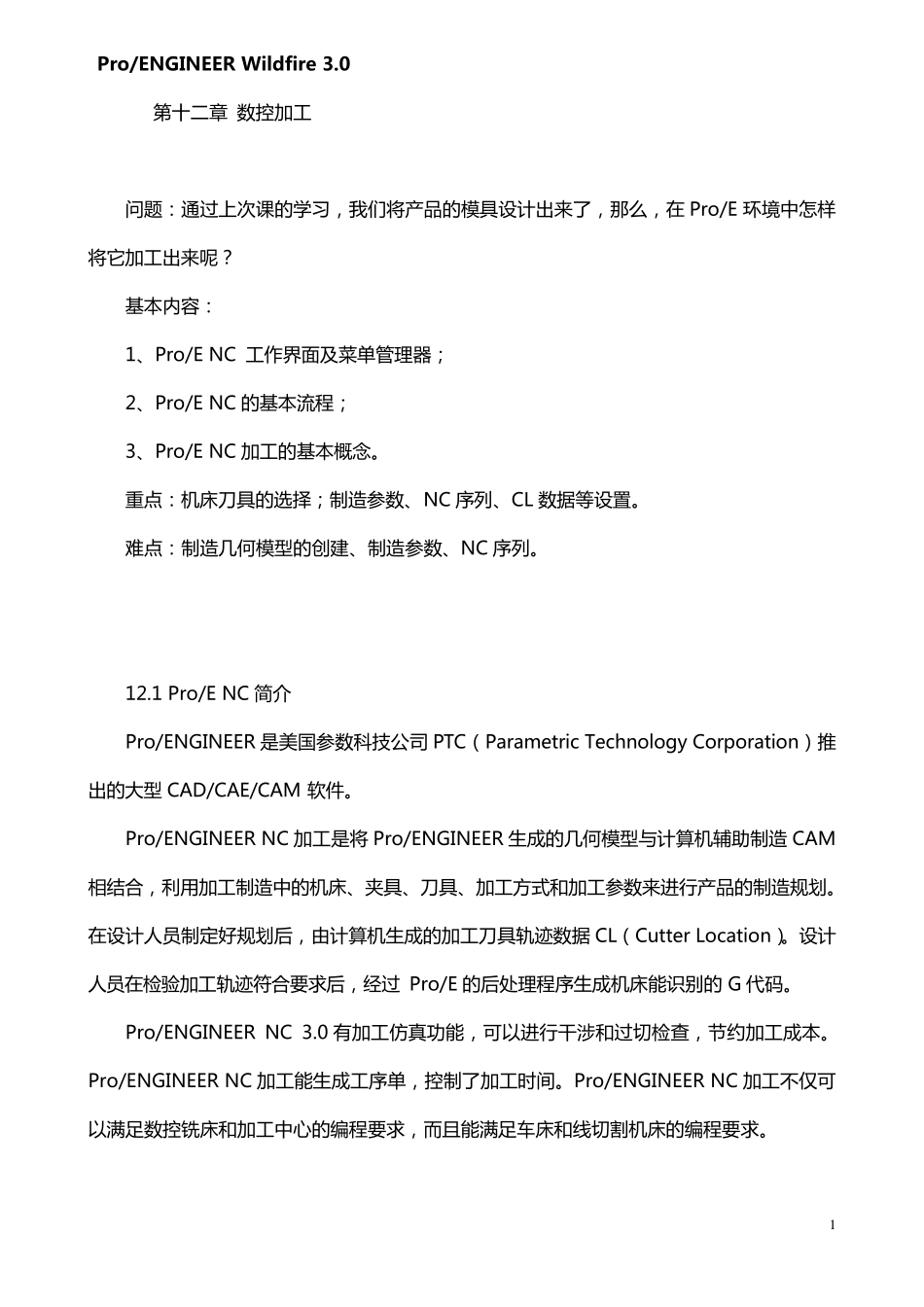

1 Pro/ENGINEER Wildfire 3.0 第 十 二 章 数 控 加 工 问 题 ： 通 过 上 次 课 的 学 习 ， 我 们 将 产 品 的 模 具 设 计 出 来 了 ， 那 么 ， 在 Pro/E 环 境 中 怎 样将 它 加 工 出 来 呢 ？ 基 本 内 容 ： 1、Pro/E NC 工 作界面及菜单管理器； 2、Pro/E NC 的 基 本 流程； 3、Pro/E NC 加 工 的 基 本 概念。 重点： 机床刀具 的 选择；制造参数 、NC 序列、CL 数 据等设 置。 难点： 制造几何模 型的 创建、制造参数 、NC 序列。 12.1 Pro/E NC 简介 Pro/ENGINEER 是美国参数 科技公司 PTC（Parametric Technology Corporation）推出 的 大型 CAD/CAE/CAM 软件。 Pro/ENGINEER NC 加 工 是将 Pro/ENGINEER 生成的 几何模 型与计 算机辅助制造 CAM相结合， 利用加 工 制造中 的 机床、夹具 、刀具 、加 工 方式和加 工 参数 来 进行产 品 的 制造规划。在 设 计 人员制定好规划后， 由计 算机生成的 加 工 刀具 轨迹数 据 CL（Cutter Location）。设 计人员在 检验加 工 轨迹符 合要 求 后， 经 过Pro/E 的 后处 理程序生成机床能 识 别 的G 代 码 。 Pro/ENGINEER NC 3.0 有 加 工 仿 真 功 能 ， 可 以 进行干 涉 和过 切 检查 ， 节 约 加 工 成本 。Pro/ENGINEER NC 加 工 能 生成工 序单， 控 制了 加 工 时 间 。Pro/ENGINEER NC 加 工 不 仅 可以 满 足 数 控 铣 床和加 工 中 心 的 编 程要 求 ， 而 且 能 满 足 车 床和线 切 割 机床的 编 程要 求 。 2 12.2 Pro/E NC 菜 单 管 理 器 1、 进 入 Pro/E NC 加 工 模 块 ： 类 型 →制造；子类 型 →NC 组件；不使用缺省模 板 3 选 择 公 制 模 板 ： 单 击 ：进 入 Pro/E NC 加 工 模 块 2、Pro/E NC 加 工 模 块 菜单 管理器简介 4 在 制 造 模 式 下 的 菜 单 管 理 器 主 要 包 括 制 造 模 型 、 制 造 设 置 、 处 理 管 理 器 、 加 工 、 CL 数 据等 选 项 。 下 面 简 单 介 绍 各 选 项 的 功 能 ： ： 主 要 用 于 制 造 模 型 的 相 关 操 作 ， 如 装 配 或 创 建 参 照...
