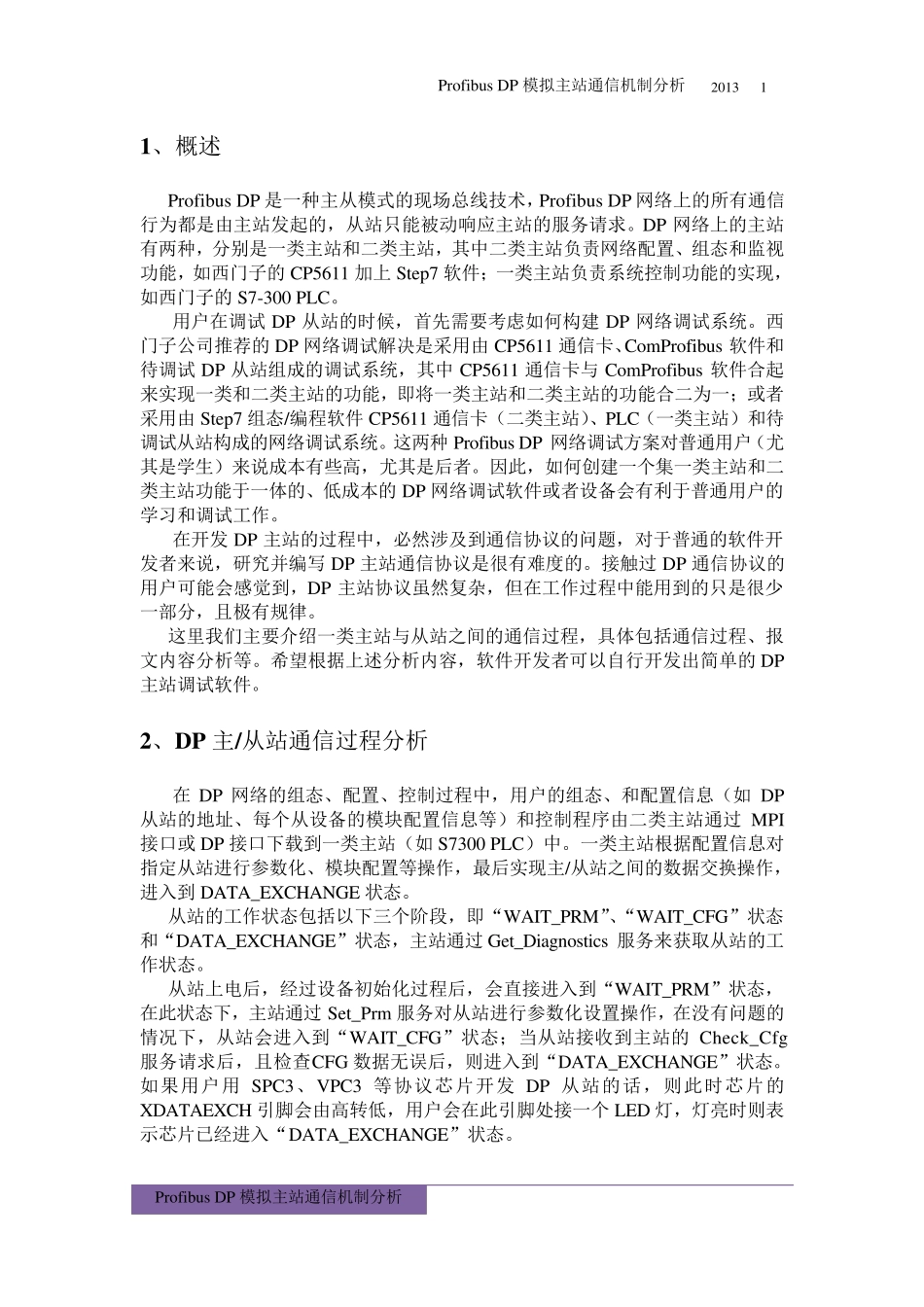

Profibus DP 模拟主站通信机制分析 20131 Profibus DP 模拟主站通信机制分析 Profibus DP 模拟主站通信机制分析 Ver1.1 2013 年 1 月 Show man Profibu s DP 模拟主站通信机制分析 20131 Profibu s DP 模拟主站通信机制分析 1、概述 Profibu s DP 是一种主从模式的现场总线技术，Profibu s DP 网络上的所有通信行为都是由主站发起的，从站只能被动响应主站的服务请求。DP 网络上的主站有两种，分别是一类主站和二类主站，其中二类主站负责网络配置、组态和监视功能，如西门子的 CP5611 加上 Step7 软件；一类主站负责系统控制功能的实现，如西门子的 S7-300 PLC。 用户在调试 DP 从站的时候，首先需要考虑如何构建 DP 网络调试系统。西门子公司推荐的 DP 网络调试解决是采用由 CP5611 通信卡、ComProfibu s 软件和待调试 DP 从站组成的调试系统，其中 CP5611 通信卡与 ComProfibu s 软件合起来实现一类和二类主站的功能，即将一类主站和二类主站的功能合二为一；或者采用由 Step7 组态/编程软件 CP5611 通信卡（二类主站）、PLC（一类主站）和待调试从站构成的网络调试系统。这两种 Profibu s DP 网络调试方案对普通用户（尤其是学生）来说成本有些高，尤其是后者。因此，如何创建一个集一类主站和二类主站功能于一体的、低成本的 DP 网络调试软件或者设备会有利于普通用户的学习和调试工作。 在开发 DP 主站的过程中，必然涉及到通信协议的问题，对于普通的软件开发者来说，研究并编写DP 主站通信协议是很有难度的。接触过DP 通信协议的用户可能会感觉到，DP 主站协议虽然复杂，但在工作过程中能用到的只是很少一部分，且极有规律。 这里我们主要介绍一类主站与从站之间的通信过程，具体包括通信过程、报文内容分析等。希望根据上述分析内容，软件开发者可以自行开发出简单的 DP主站调试软件。 2、DP主/从站通信过程分析 在 DP 网络的组态、配置、控制过程中，用户的组态、和配置信息（如 DP从站的地址、每个从设备的模块配置信息等）和控制程序由二类主站通过MPI接口或 DP 接口下载到一类主站（如 S7300 PLC）中。一类主站根据配置信息对指定从站进行参数化、模块配置等操作，最后实现主/从站之间的数据交换操作，进入到DATA_EXCHANGE 状态。 从站的工作状态包括以下三个阶段，即“WAIT_PRM”、“WAIT_CFG”状态和“DATA_EXCHANGE”状态，主站通过Get_D...
