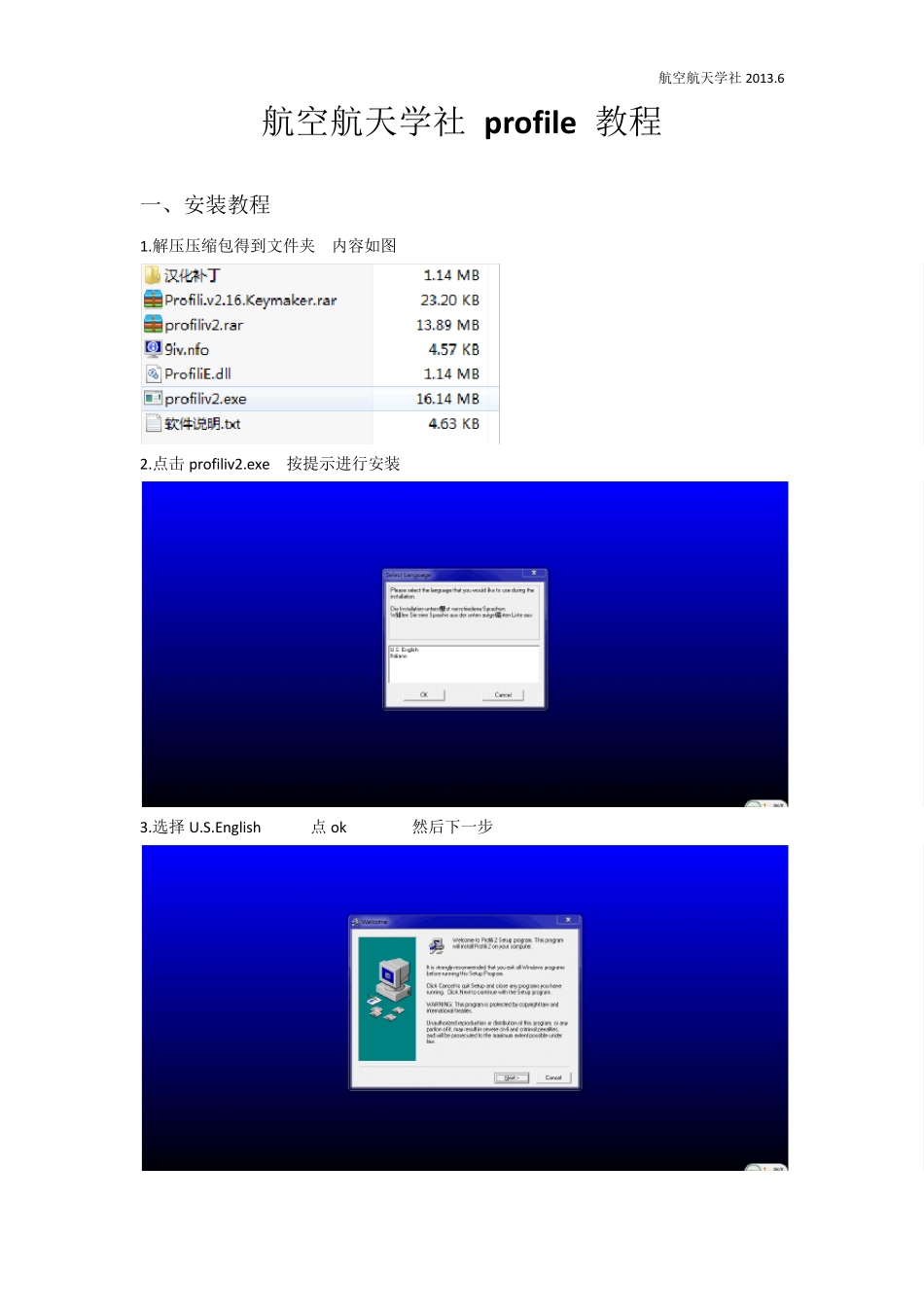

航空航天学社2013.6 航空航天学社 profile 教程 一、安装教程 1.解压压缩包得到文件夹 内容如图 2.点击 profiliv2.exe 按提示进行安装 3.选择 U.S.English 点 ok 然后下一步 航空航天学社2013.6 4.点击browse 选择安装路径 5.下一步，再下一步后点击finish 完成安装，现在是2.16 版本的英文试用版 6.打汉化补丁，复制文件夹中的ProfiliE.dll 到安装软件的根目录里替换。 7.打开软件，关闭杀毒软件，解压Profili.v2.16.Keymaker.rar 压缩包，打开里面的软件。这是一个算号器，点击profili 软件中大的注册，复制注册码在其中，最后完成注册。 二、使用教程 1.翼型分析前我们首先要得到雷诺数 其中 高度的数值是飞行的海拔高度 速度为平均飞行速度 弦长为飞机的平均气动弦长（面积除以翼展长） 计算后得到雷诺数值 航空航天学社2013.6 2.点击极限 高级 弹出极曲线的设置窗口，选择翼型，如协会常用滑翔机的翼型MH 32，输入刚计算的雷诺数，完成后设置迎角α的上下限，和步角。点生成后进行分析 3.得到的极曲线图。Cl /Cd（升阻比） Cl（升力系数） Cd（阻力系数） Cm （俯仰力矩系数） 航空航天学社2013.6 4．点击翼板-翼板管理-P 翼板管理-新的翼肋板-输入应有的数据和名称（英文名称） 节间长度是半个机翼的长度 一般间距是100m m 至 150m m ，这样来调节翼肋数 航空航天学社 2013.6 设置蒙皮 D-box结构 航空航天学社 2 0 1 3 .6 航空航天学社2 0 1 3 .6 添加翼梁，调整位置 添加减重孔 航空航天学社2013.6 一般无需设定tabs 尺寸可以设置大一点，点击完成。 选择后点翼肋、翼肋板、翼型设计 输出数据 航空航天学社2 0 1 3 .6 输出数据
