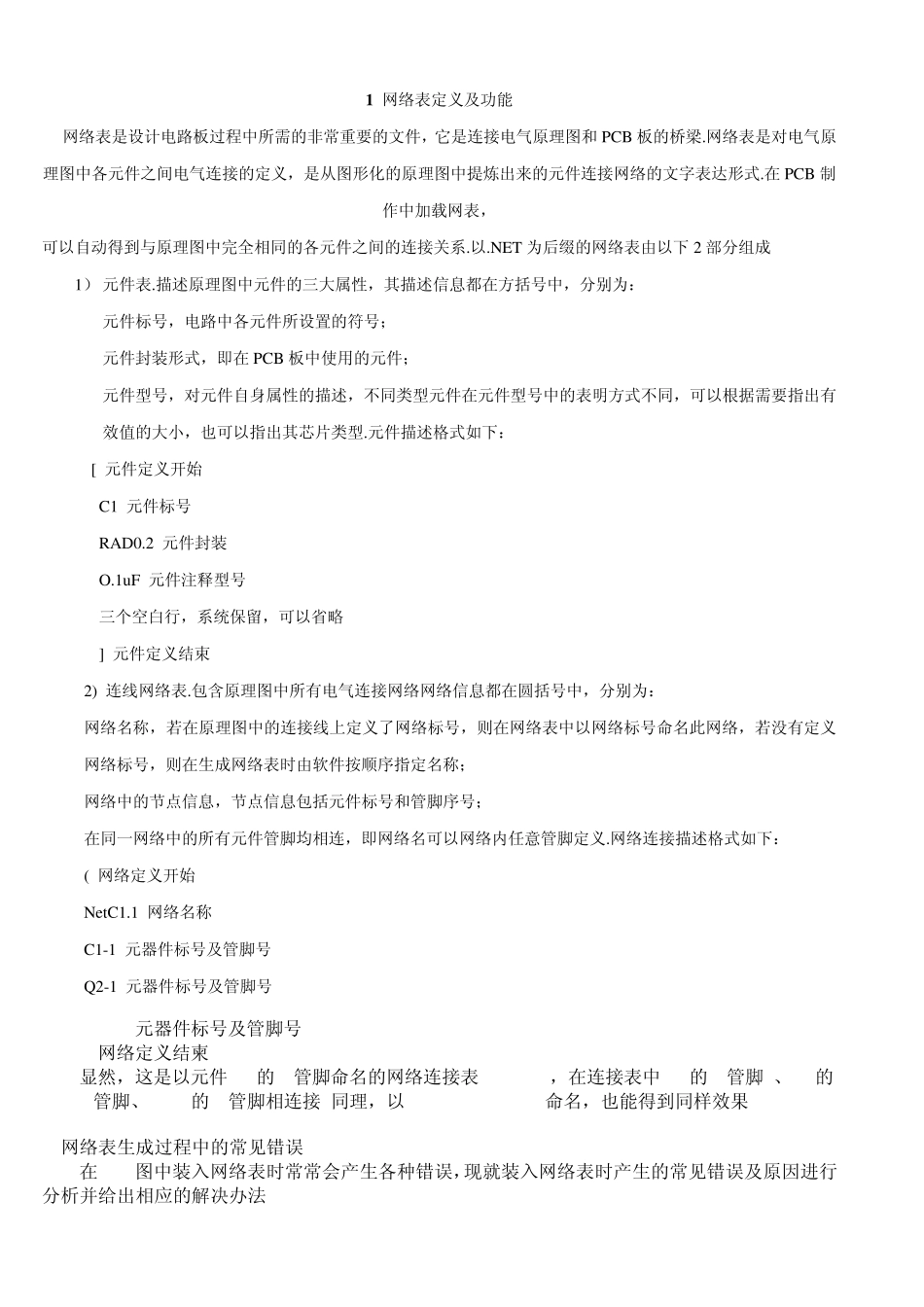

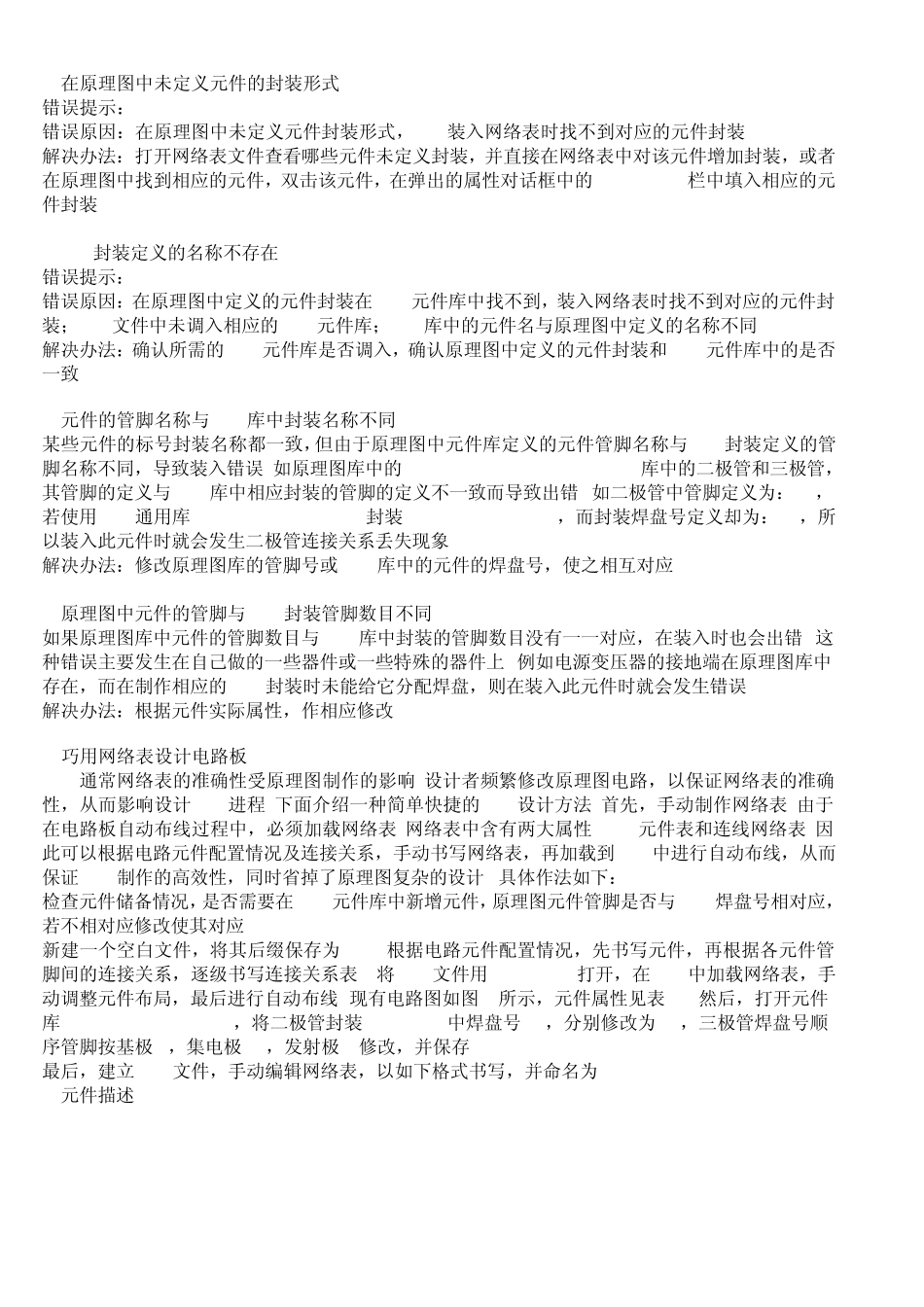

1 网络表定义及功能 网络表是设计电路板过程中所需的非常重要的文件，它是连接电气原理图和 PCB 板的桥梁.网络表是对电气原理图中各元件之间电气连接的定义，是从图形化的原理图中提炼出来的元件连接网络的文字表达形式.在 PCB 制作中加载网表， 可以自动得到与原理图中完全相同的各元件之间的连接关系.以.NET 为后缀的网络表由以下 2 部分组成 1） 元件表.描述原理图中元件的三大属性，其描述信息都在方括号中，分别为： 元件标号，电路中各元件所设置的符号； 元件封装形式，即在 PCB 板中使用的元件； 元件型号，对元件自身属性的描述，不同类型元件在元件型号中的表明方式不同，可以根据需要指出有效值的大小，也可以指出其芯片类型.元件描述格式如下： [ 元件定义开始 C1 元件标号 RAD0.2 元件封装 O.1u F 元件注释型号 三个空白行，系统保留，可以省略 ] 元件定义结束 2) 连线网络表.包含原理图中所有电气连接网络网络信息都在圆括号中，分别为： 网络名称，若在原理图中的连接线上定义了网络标号，则在网络表中以网络标号命名此网络，若没有定义网络标号，则在生成网络表时由软件按顺序指定名称； 网络中的节点信息，节点信息包括元件标号和管脚序号； 在同一网络中的所有元件管脚均相连，即网络名可以网络内任意管脚定义.网络连接描述格式如下： ( 网络定义开始 NetC1.1 网络名称 C1-1 元器件标号及管脚号 Q2-1 元器件标号及管脚号 R3-2 元器件标号及管脚号 ) 网络定义结柬 显然，这是以元件 c1的 1管脚命名的网络连接表 NetC1_1，在连接表中 c1的 1管脚 、Q2的1管脚、 R3的 2管脚相连接.同理，以 NetQ2_1NetR3_2命名，也能得到同样效果. 2 网络表生成过程中的常见错误 在 PCB图中装入网络表时常常会产生各种错误，现就装入网络表时产生的常见错误及原因进行分析并给出相应的解决办法. 1)在原理图中未定义元件的封装形式. 错误提示：FOOTPRINT NOT FOUND IN LIBRARY. 错误原因：在原理图中未定义元件封装形式，PCB装入网络表时找不到对应的元件封装. 解决办法：打开网络表文件查看哪些元件未定义封装，并直接在网络表中对该元件增加封装，或者在原理图中找到相应的元件，双击该元件，在弹出的属性对话框中的FOOTPRINT栏中填入相应的元件封装. 2)PCB封装定义的名称不存在. 错误提示：FOOTPRINT *** NOT FOUND. 错误原因：在原理图中定义的元件封装在PCB元件库中...
