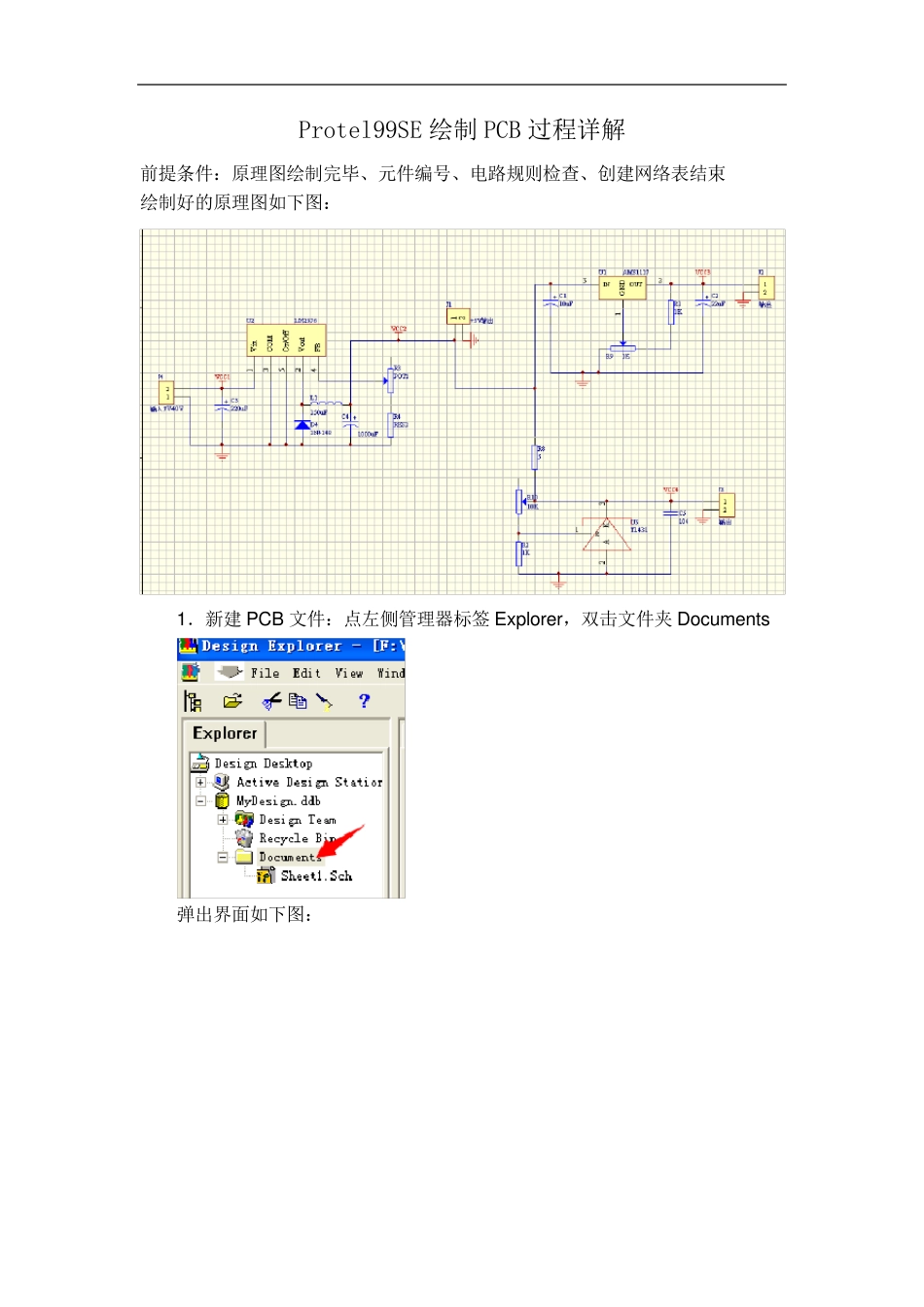

Protel99SE 绘制PCB 过程详解 前提条件：原理图绘制完毕、元件编号、电路规则检查、创建网络表结束 绘制好的原理图如下图： 1．新建 PCB 文件：点左侧管理器标签 Explorer，双击文件夹 Documents 弹出界面如下图： 点菜单File 文件—New…新建文件 弹出对话框如下图： 选中如箭头所示，选中第3 个图标 PCB Decu ment，点OK，输入新建的PCB 文件名—*.pcb，此处因为只有一个PCB 文件，所以选择默认即可。 2.双击刚刚建立的PCB1.PCB 文件，此时工作区内没有任何操作，所以是空的 单击左下角的KeepOutLayer，然后选择Place 中的Line，根据要求绘制工作框，此处绘制先100mmX100mm 正方形，后面可以根据布局后的电路要求修改。 3.为元器件添加封装时,可去PCB 文件的封装库中选择合适的封装，记住名称然后去原理图问价中选择相应的器件，添加，下图一原理图中J4为例，J4为一个两针的排针，故选择SIP2封装最为合适。 返回到原理图，双击J4，在起设置窗口的Footprint 中输入SIP2，点击OK即可完成J4的封装添加。其余器件以相同方式添加封装。 4.添加完器件封装后，需要生成网络表：单击菜单—Design—Create Netlist 弹出如下对话框，直接点击OK 生成如下网络表，检查此表，是否所有器件都有封装，是否所有器件都在这个表格中，如果有确实，重复第3步。 5.检查错误。单击菜单栏的 Tool-ERC… 然后在弹出来的对话框中直接点击OK 弹出如下图的检查报告界面，此处为空白，说明没有错误；若有错误，按照错误源进行查找并改正，然后重新差错，知道没有错误为止。 6、将器件导入 PCB 文件。单击菜单—Design—Update PCB… 弹出如下图对话框，直接点击 Execute 由于软件问题，个别情况下会弹出如下对话框，不用担心，直接点击 Yes 即可 此时点击 PCB.PCB 文件，进入 PCB 文件，呈现如下图情况，所有器件都在之前画好的方框右侧，而且所有器件都呈现绿色，器件呈现绿色是不对的，说明有错误存在。 此处的解决办法是，单击方框中写有Sheet1的绿色斜线框，使用Delete 键，将其删除，即可使器件恢复正常颜色。 7．放置元件。此时有两种方式放置元件：手动放置和自动放置。自动放置元件比较快捷，节省时间，但是器件的放置比较机械化，并不会按照最佳位置放置，布线时会导致线路错综复杂，不宜选用。所以最好选择手动方式放置元器件，虽然费时，但是所有元器件都可以按照模块靠近放置，布线时会容易，美观性上也...
