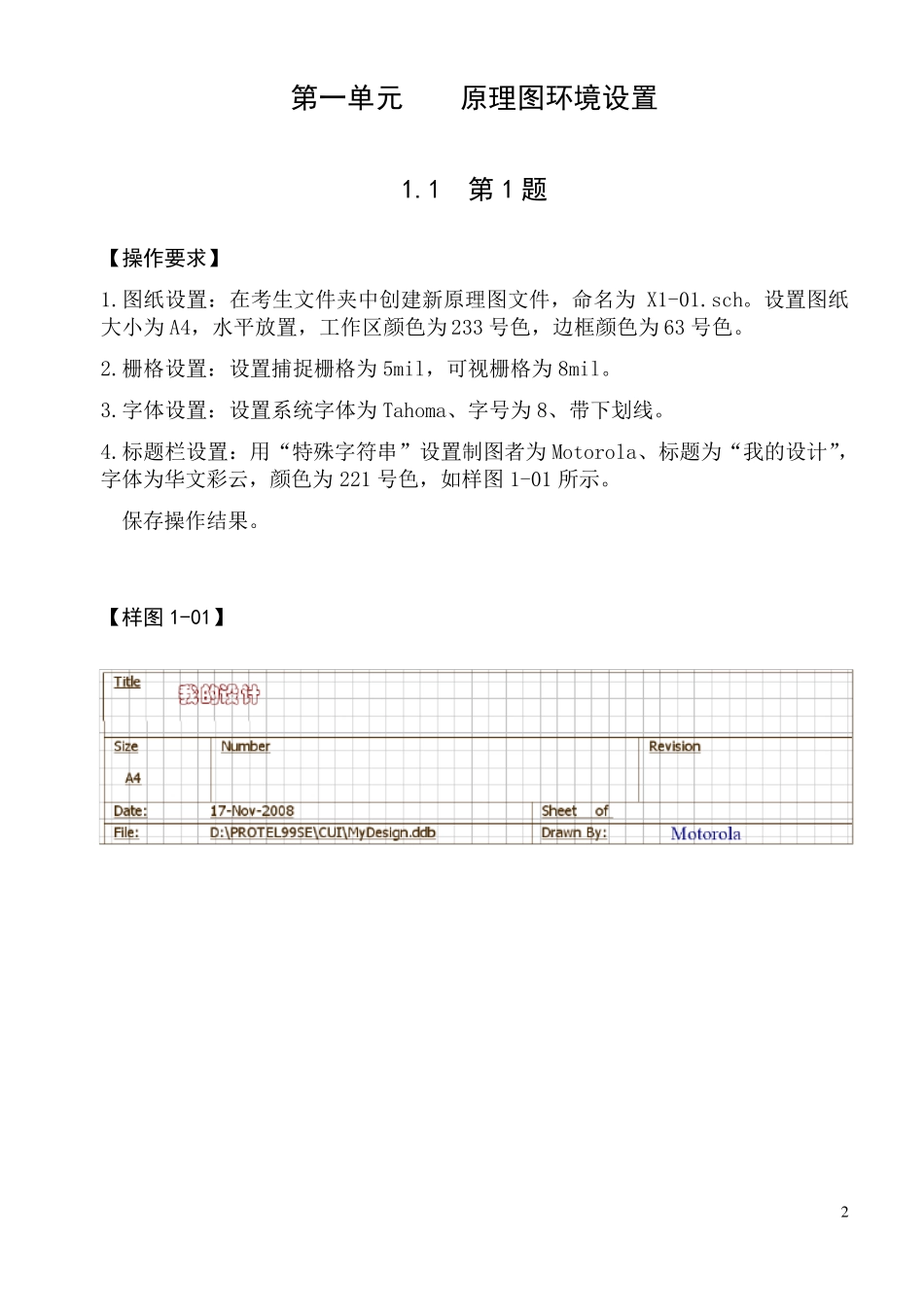

计算机辅助设计（Protel 平台） Protel 99SE 试 题 汇 编 （绘图员级）（精编版） 电子与电气工程学院 2008.11 1 目 录 第一单元 原理图环境设置 .................................................... 2 1.1 第1 题 ............................................................... 2 1.2 第2 题 ............................................................... 3 1.3 第3 题 ............................................................... 4 1.4 第4 题 ............................................................... 5 1.5 第5 题 ............................................................... 6 第二单元 原理图库操作 ...................................................... 7 2.1 第1 题 ............................................................... 7 2.2 第2 题 ............................................................... 0 2.3 第3 题 ............................................................... 0 2.4 第4 题 ............................................................... 0 2.5 第5 题 ............................................................... 0 第三单元 原理图设计 ........................................................ 2 3.1 第1 题 ............................................................... 2 3.2 第2 题 ............................................................... 4 3.3 第3 题 ............................................................... 5 3.4 第4 题 ............................................................... 7 3.5 第5 题 ............................................................... 9 第四单元 检查原理图及生成网络表 ........................................... 11 4.1 第1 题 .............................................................. 11 4.2 第2 题 .............................................................. 12 4.3 第3 题 .............................................................. 13 4.4 第4 题 ....................................................
