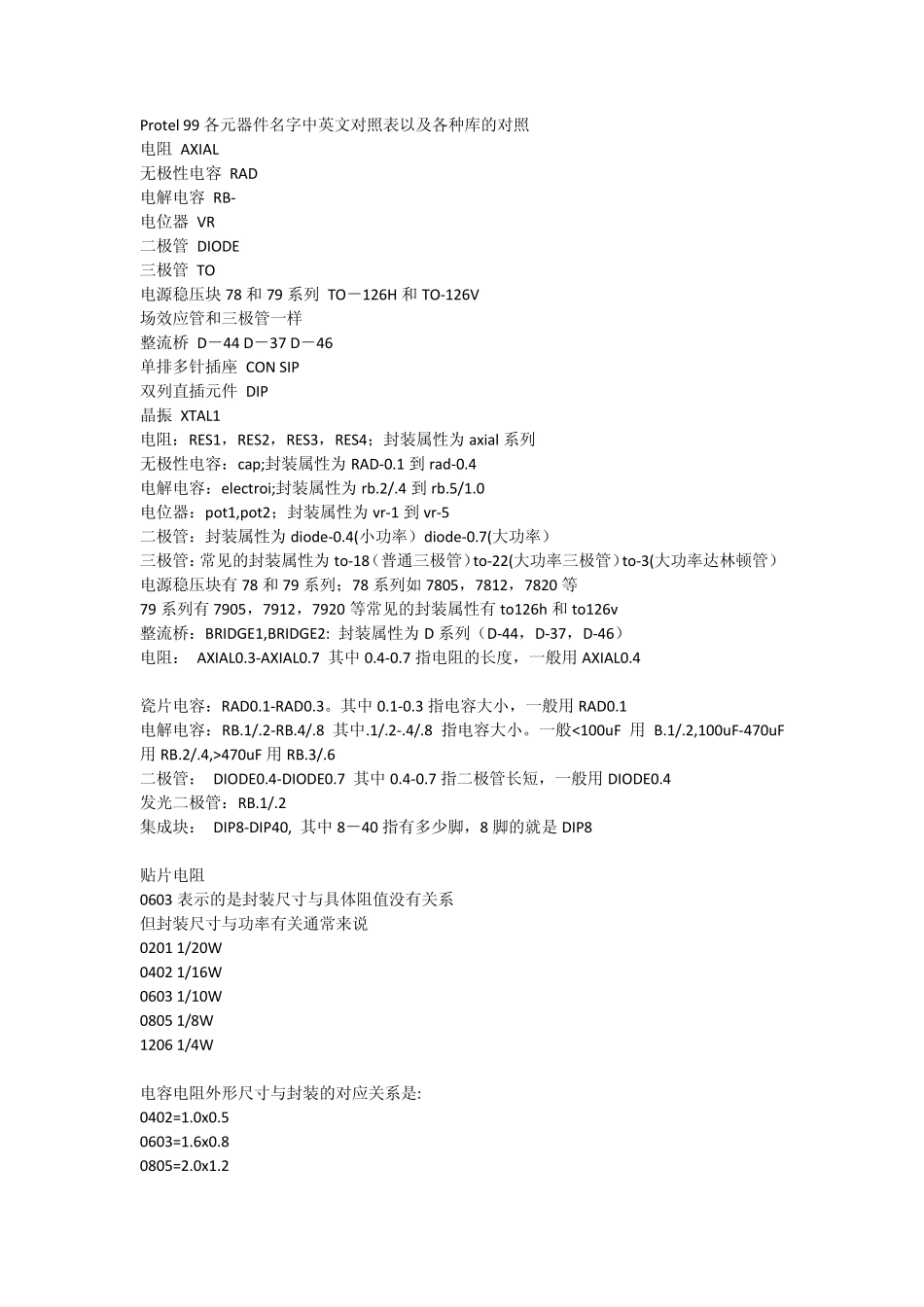

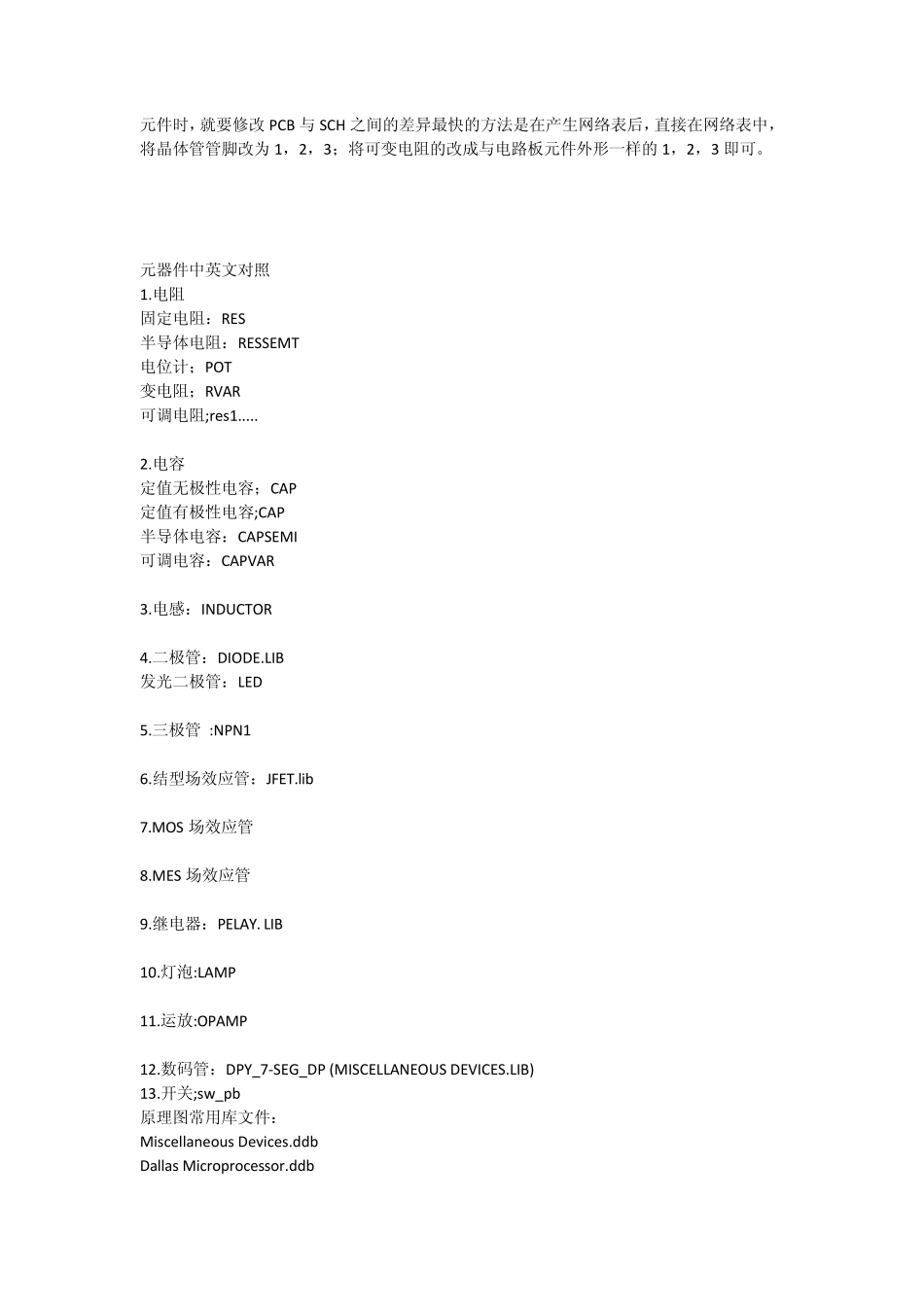

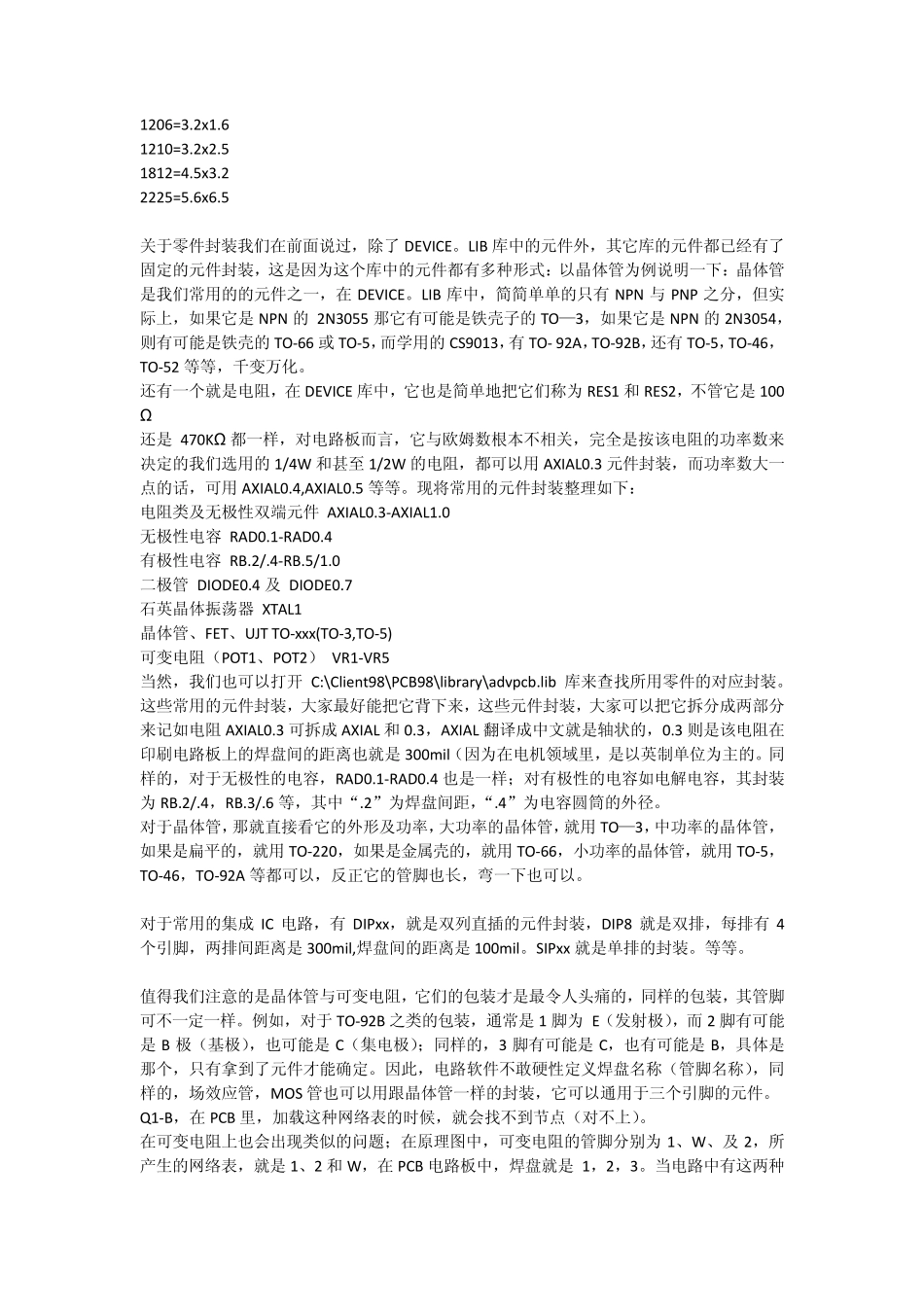

Protel 99 各元器件名字中英文对照表以及各种库的对照 电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块78 和79 系列 TO－126H 和TO-126V 场效应管和三极管一样 整流桥 D－44 D－37 D－46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻：RES1，RES2，RES3，RES4；封装属性为axial 系列 无极性电容：cap;封装属性为RAD-0.1 到rad-0.4 电解电容：electroi;封装属性为rb.2/.4 到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1 到vr-5 二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率） 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管） 电源稳压块有78 和79 系列；78 系列如7805，7812，7820 等 79 系列有7905，7912，7920 等常见的封装属性有to126h 和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44，D-37，D-46） 电阻： AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3 指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100uF 用B.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6 二极管： DIODE0.4-DIODE0.7 其中0.4-0.7 指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块： DIP8-DIP40, 其中8－40 指有多少脚，8 脚的就是 DIP8 贴片电阻 0603 表示的是封装尺寸与具体阻值没有关系 但封装尺寸与功率有关通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 关于零件封装我们在前面说过，除了DEVICE。LIB 库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。LIB 库中，简简单单的只有NPN 与PNP 之分，但实际上，如果它是NPN 的 2N3055 那它有可能是铁壳子的TO—3，如果它是NPN 的2N3054，则有可能是铁壳的TO-66 或 TO-5，而学用的CS9013，有TO- 92A，TO-92B，还有TO-5，TO-46，TO-52 等等，千变万化。 还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES...
