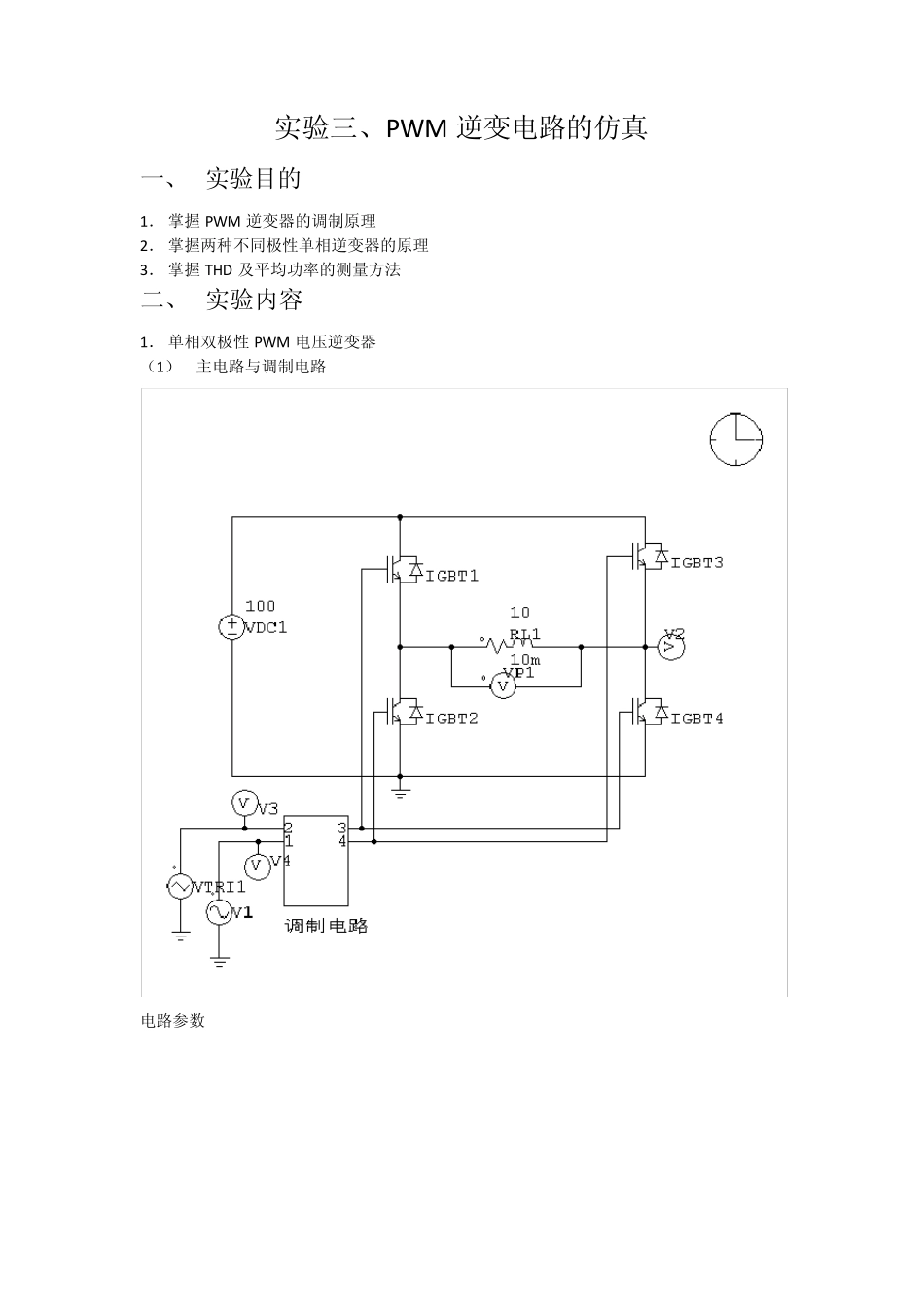

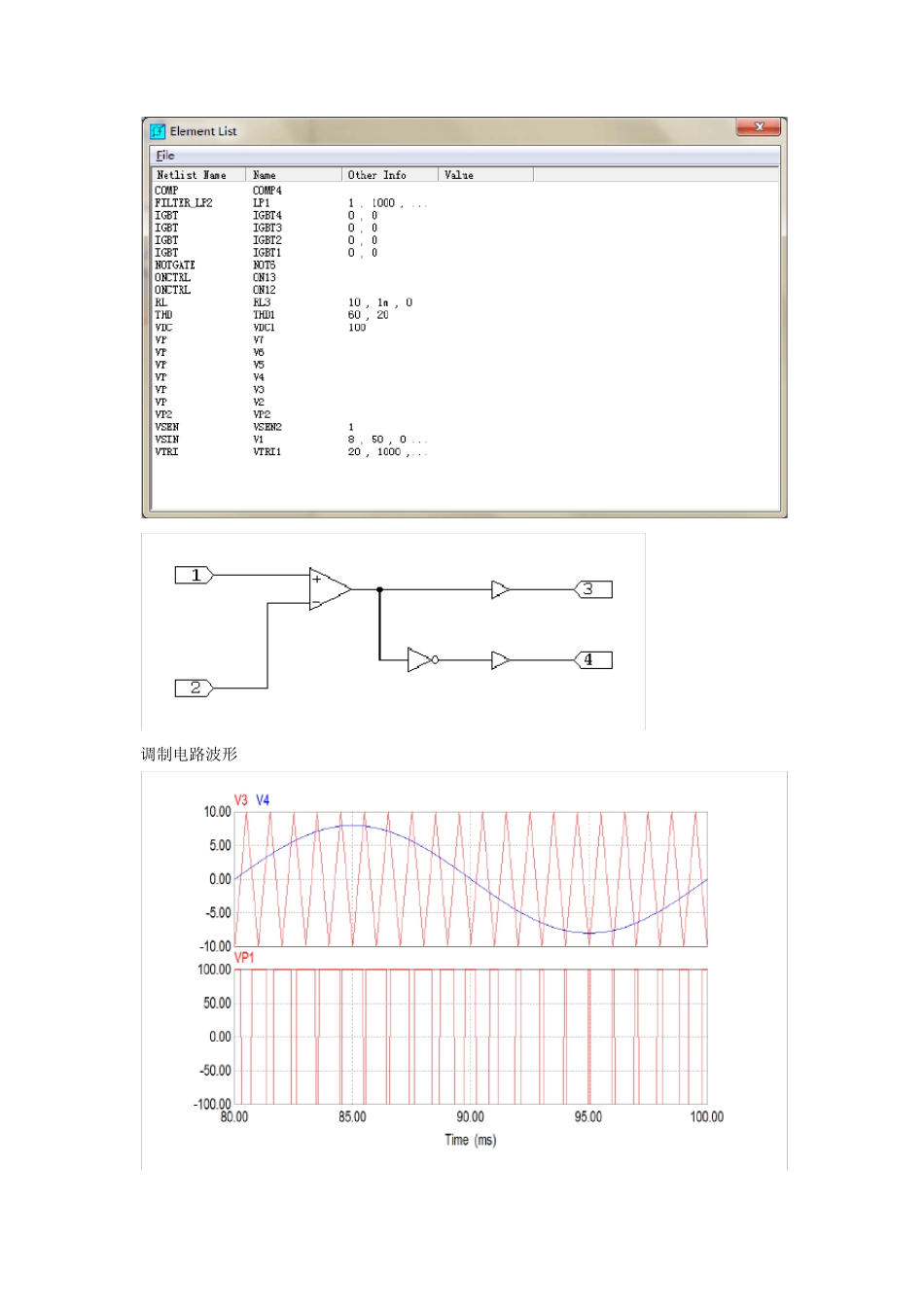

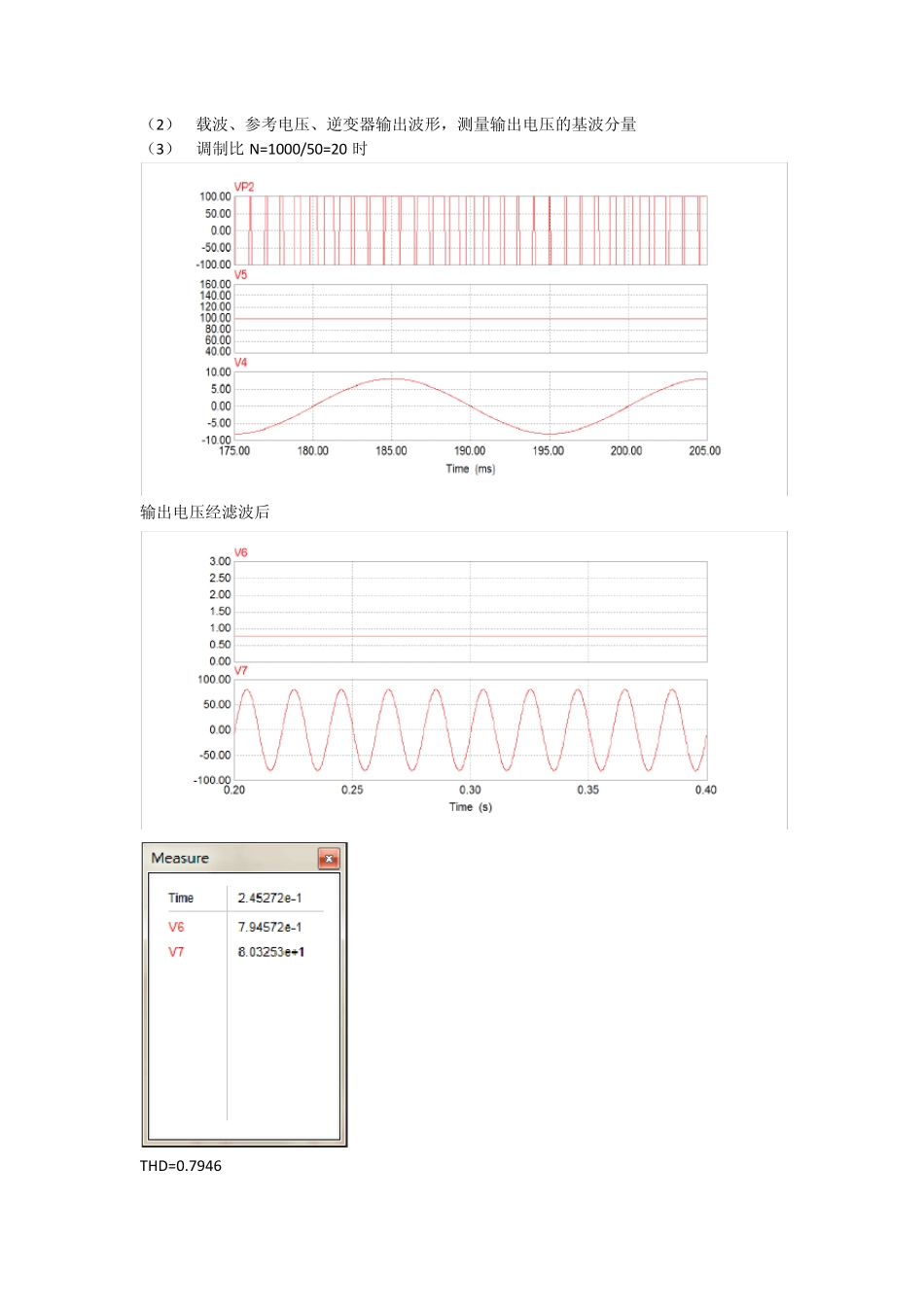

实验三、PW M 逆变电路的仿真 一、 实验目的 1． 掌握 PW M 逆变器的调制原理 2． 掌握两种不同极性单相逆变器的原理 3． 掌握 THD 及平均功率的测量方法 二、 实验内容 1． 单相双极性 PW M 电压逆变器 （1） 主电路与调制电路 电路参数 调制电路波形 （2） 载波、参考电压、逆变器输出波形，测量输出电压的基波分量 （3） 调制比 N=1000/50=20 时 输出电压经滤波后 THD=0.7946 输出电压幅值=80.325v （4） 改变调制比，再测量输出电压基波分量的幅值，分析幅值与调制比的关系 调制比N=5000/50=100 时 THD=0.147 输出电压幅值=82.75v 调制比N=10000/50=200 时 调制比 N=1/1 时 调制比N=10/1 时 由上面的比较可知，在调制比较小时,输出电压幅值较大，随着调制比增大，输出电压有所减小，最后稳定在一定值。从中可以看到选择合适的调制比可以得到较好的波形。 2． 单相单极性 PW M 电压逆变器 （1） 主电路与调制电路 电路参数 （2 ） 载波、参考电压、逆变器输出波形，测量输出电压的基波分量 放大后 调制比N=1000/50=20 THD=0.4458 输出电压基波分量幅值为80.134v （3） 改变调制比，再测量输出电压基波分量的幅值，分析幅值与调制比的关系 调制比N=100/50=2 时 调制比N=5000/50=100 时 调制比N=10000/50=200 时 由上面的比较可知，在调制比较小时,输出电压幅值较大，随着调制比增大，输出电压有所减小，最后稳定在一定值。从中可以看到选择合适的调制比可以得到较好的波形。 3． 三相 SPW M 电压逆变器 （1） 主电路与调制电路 电路参数 （2 ） 载波、参考电压、逆变器输出波形，测量输出电压的基波分量 测量基波分量和THD 值 THD=0.3172 基波分量的幅值为 32.387 平均功率 测量电路 三相 P=7.349MW 滤波前后对比 滤波电容为470uf，电阻为1o 三、 分析与思考 1. 高频 PWM 调制的原理是面积等效原理，冲量相同而形状不同的窄脉冲加在具有惯性的环节上，其效果等效。调制是一种方法，即把希望输出的波形作为调制信号，把接收调制的信号作为载波，通过三角波载波将输出脉宽正比于调制信号。调制方法简单，只需硬件电路实现，效果较好，工程应用较好。 2. 要改变基波的幅值可以通过在直流电路前加入斩波电路，改变斩波后直流电压的值来改变逆变输出幅值的大小。输出波形取决于调制信号，频率与调制信号一样，滤去高次谐波后即可得到较好的...
