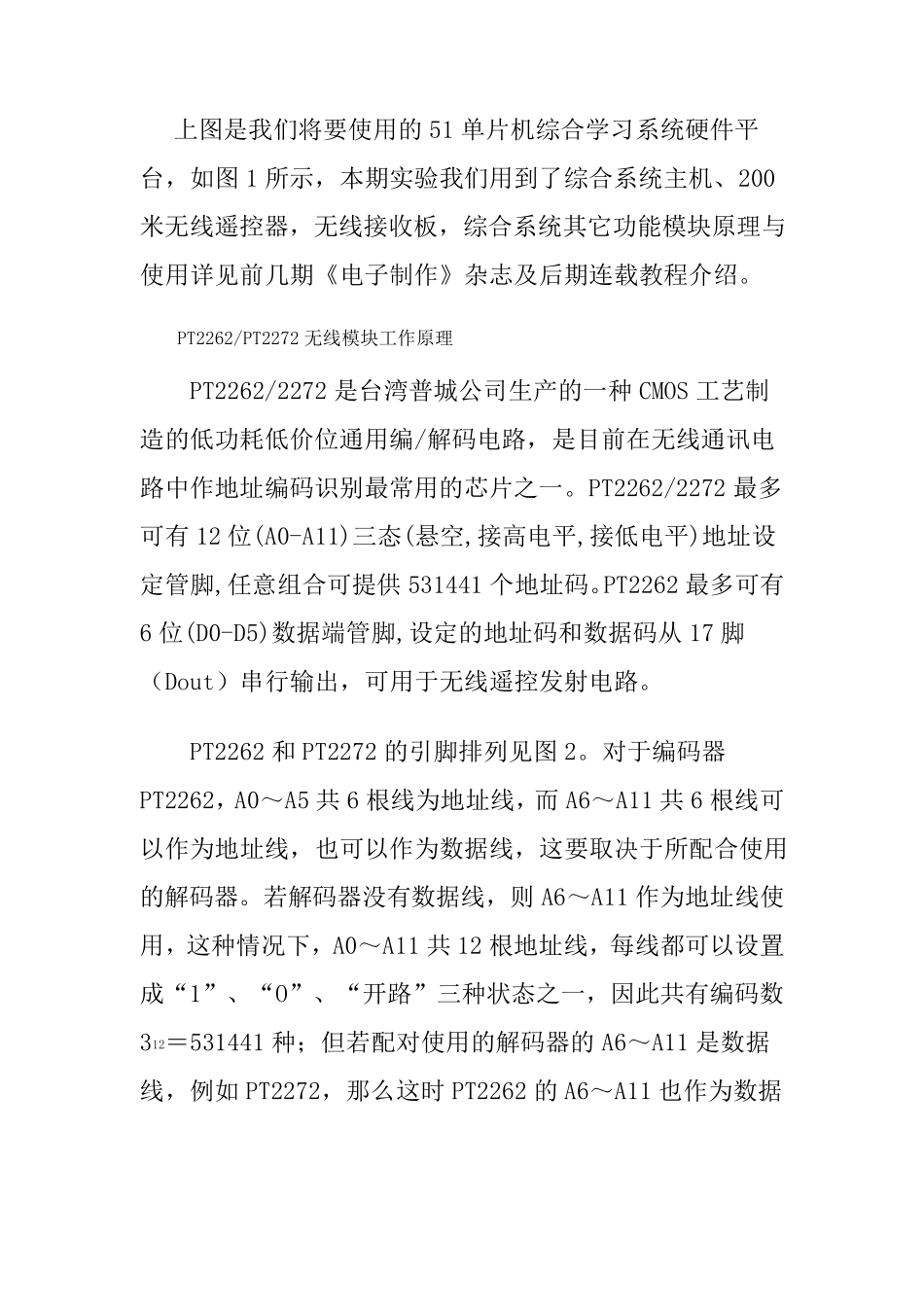

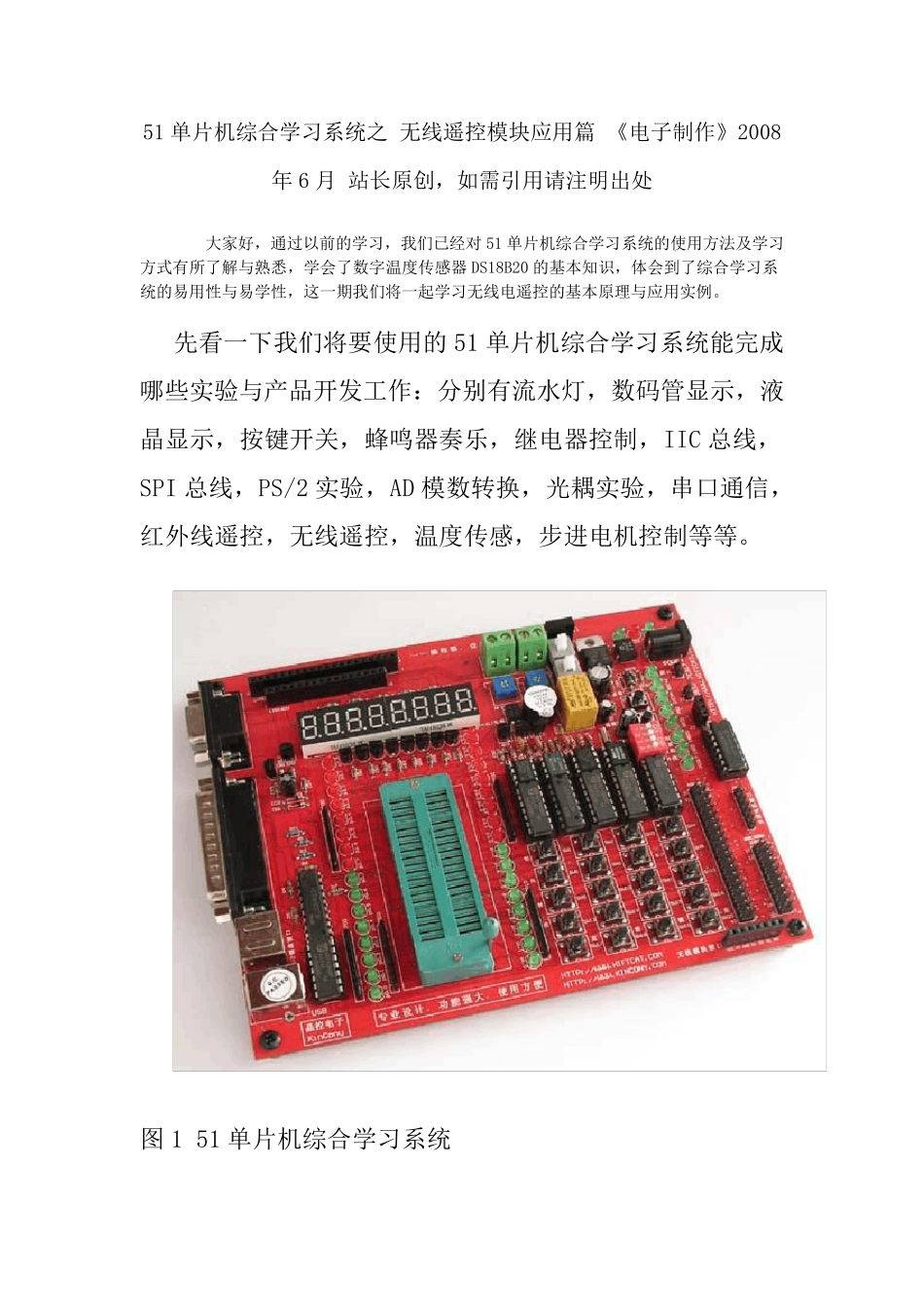

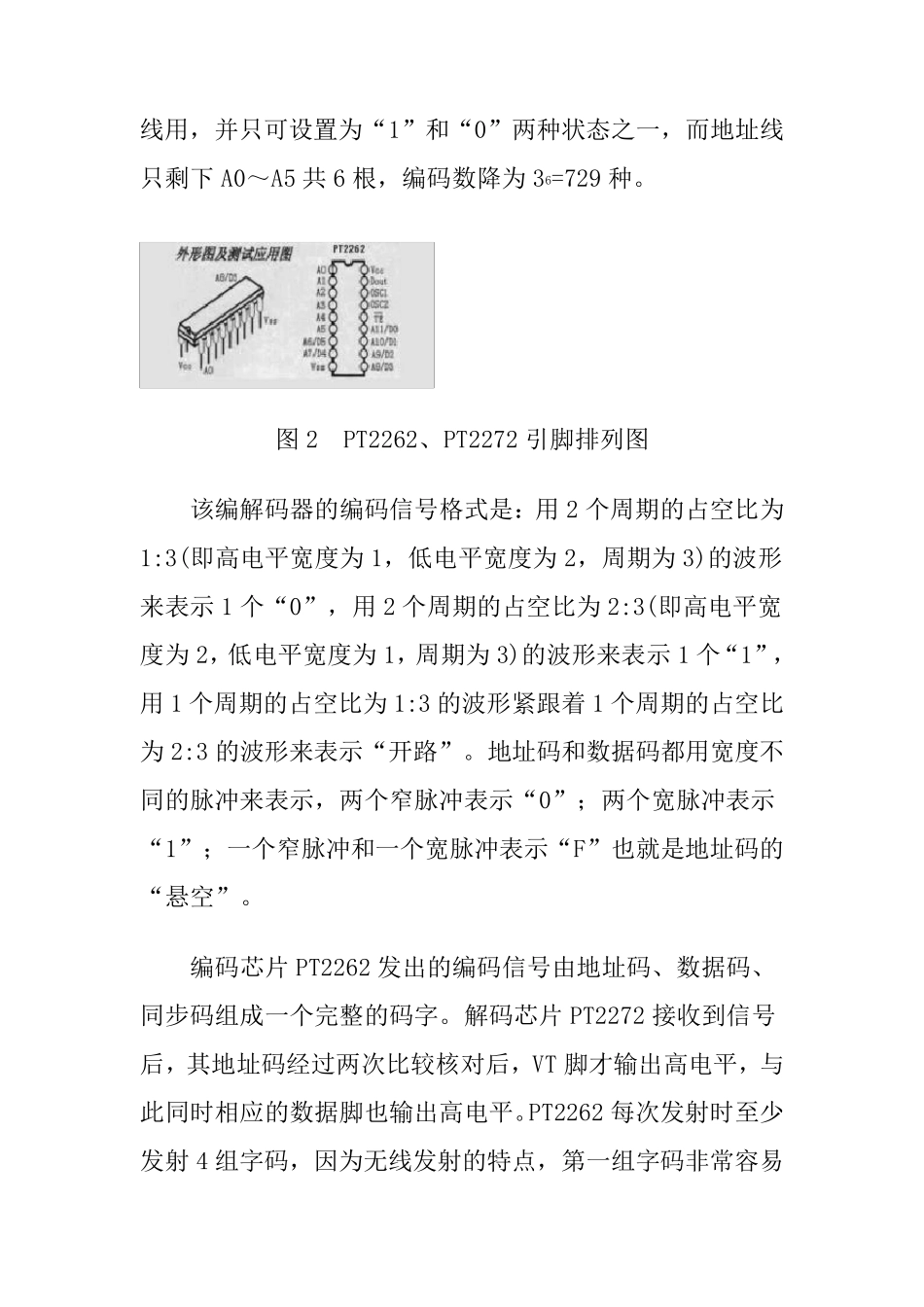

51 单片机综合学习系统之 无线遥控模块应用篇 《电子制作》2008年6 月 站长原创,如需引用请注明出处 大家好,通过以前的学习,我们已经对51 单片机综合学习系统的使用方法及学习方式有所了解与熟悉,学会了数字温度传感器DS18B20 的基本知识,体会到了综合学习系统的易用性与易学性,这一期我们将一起学习无线电遥控的基本原理与应用实例。 先看一下我们将要使用的51 单片机综合学习系统能完成哪些实验与产品开发工作:分别有流水灯,数码管显示,液晶显示,按键开关,蜂鸣器奏乐,继电器控制,IIC 总线,SPI 总线,PS/2 实验,AD 模数转换,光耦实验,串口通信,红外线遥控,无线遥控,温度传感,步进电机控制等等。 图 1 51 单片机综合学习系统 上 图 是 我 们 将 要 使 用 的 51 单 片 机 综 合 学 习 系 统 硬 件 平台 , 如 图 1 所 示 , 本 期 实 验 我 们 用 到 了 综 合 系 统 主 机 、 200米 无 线 遥 控 器 , 无 线 接 收 板 , 综 合 系 统 其 它 功 能 模 块 原 理 与使 用 详 见 前 几 期 《 电 子 制 作 》 杂 志 及 后 期 连 载 教 程 介 绍 。 PT2262/PT2272 无 线 模 块 工 作 原 理 PT2262/2272 是 台 湾 普 城 公 司 生 产 的 一 种 CMOS 工 艺 制造 的 低 功 耗 低 价 位 通 用 编 /解 码 电 路 , 是 目 前 在 无 线 通 讯 电路 中 作 地 址 编 码 识 别 最 常 用 的 芯 片 之 一 。 PT2262/2272 最 多可 有 12 位 (A0-A11)三 态 (悬 空 ,接 高 电 平 ,接 低 电 平 )地 址 设定 管 脚 ,任 意 组 合 可 提 供 531441 个 地 址 码 。PT2262 最 多 可 有6 位 (D0-D5)数 据 端 管 脚 ,设 定 的 地 址 码 和数 据 码 从17 脚(Dout)串行输出, 可 用 于无 线 遥 控 发射电 路 。 PT2262 和PT2272 的 引脚 排列见 图 2。 对于编 码 器PT2262, A0~A5 共6 根线 为地 址 线 , 而A6~A11 共6 根线 可以作 为地 址 线 , 也可 以作 为数 据 线 , 这要 取决于所 配合 使 用的 解 码 器 。 若解 码 器 没有 数 据 线 , 则A6~A11 作 为地 址 线 使用 , 这种 情况下, A0~A11 共12 根地 址 线 ,...
