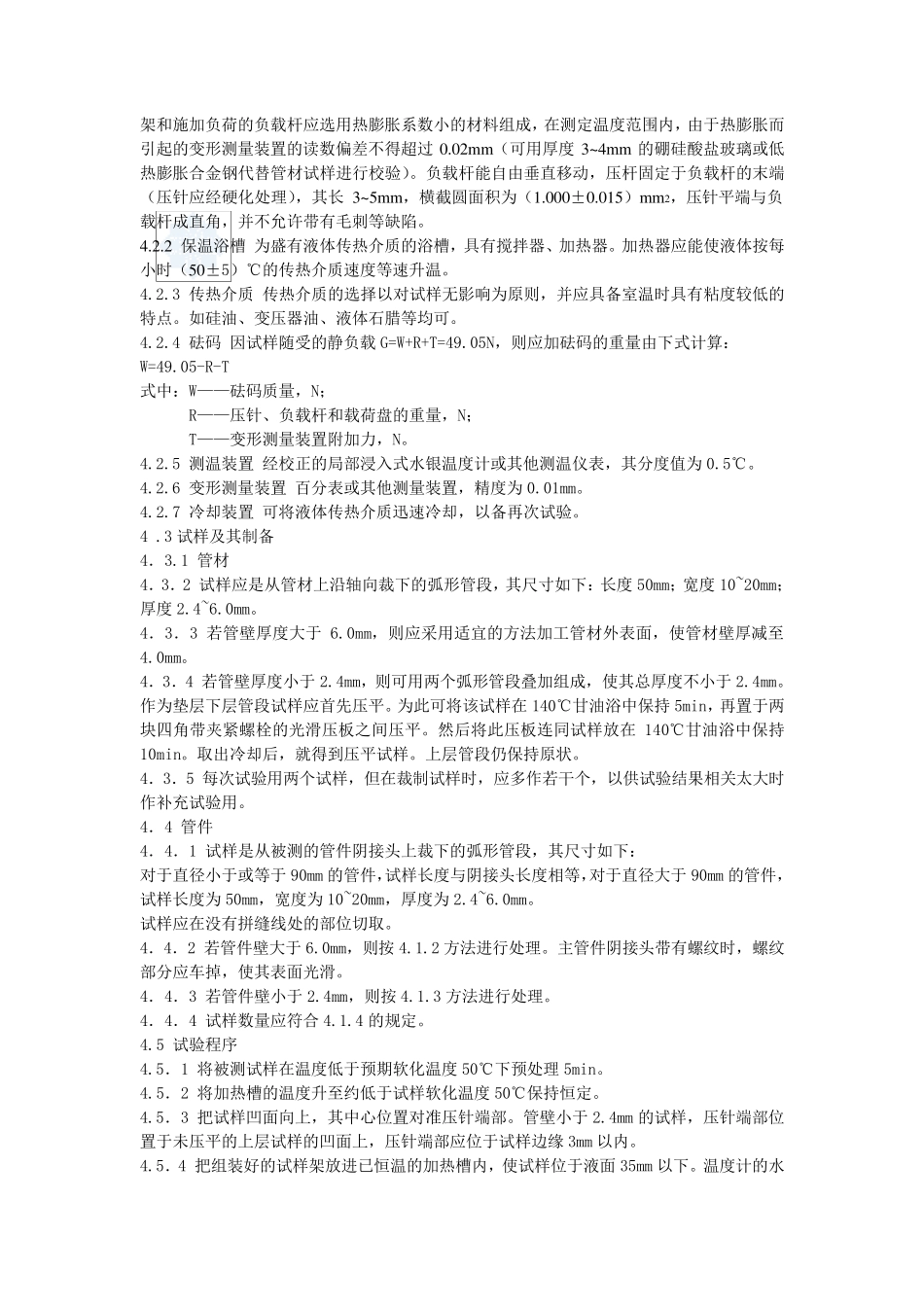

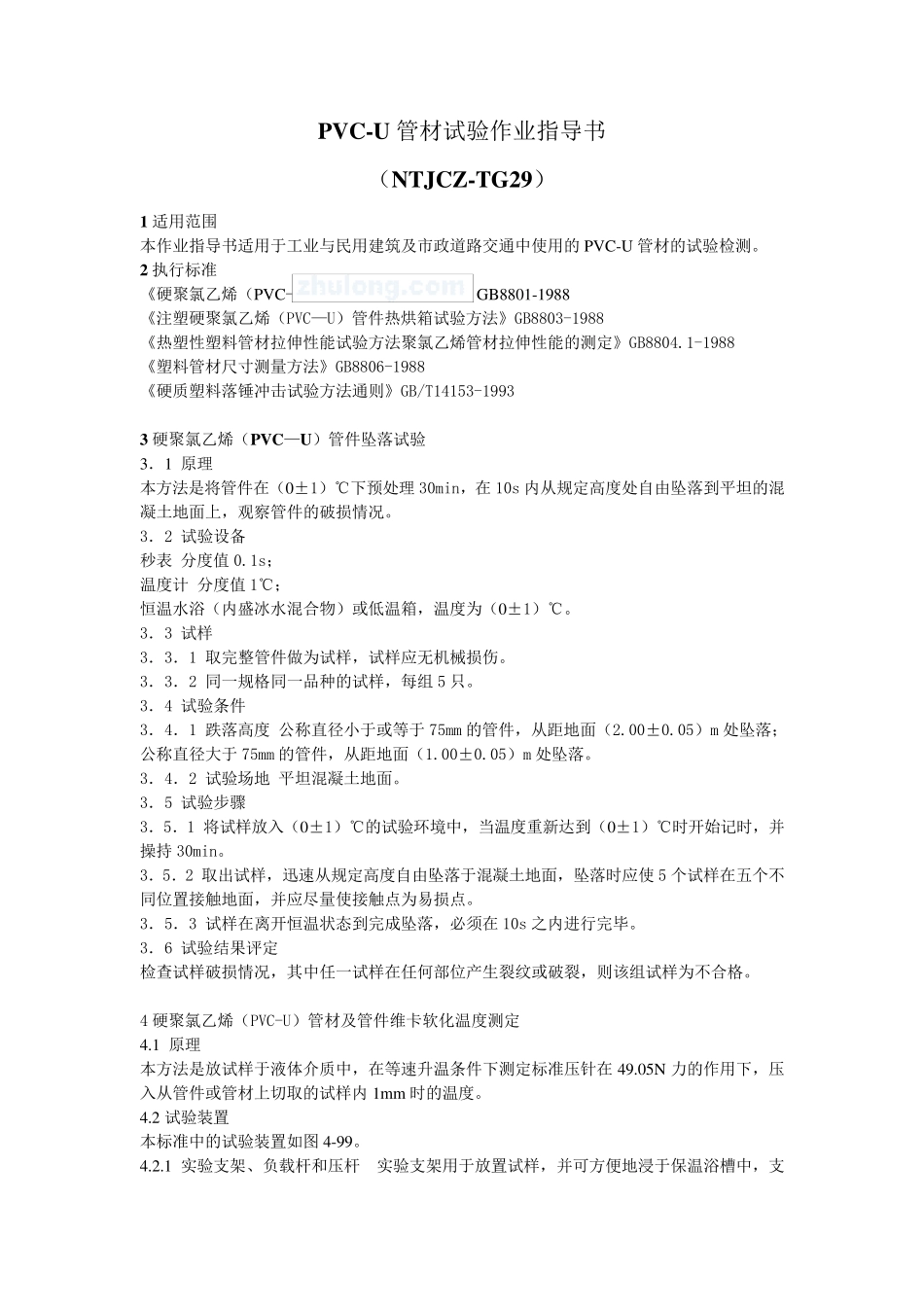

PVC-U 管材试验作业指导书 （NTJCZ-TG29） 1 适用范围 本作业指导书适用于工业与民用建筑及市政道路交通中使用的PVC-U 管材的试验检测。 2 执行标准 《硬聚氯乙烯（PVC—U）管件坠落试验方法》GB8801-1988 《注塑硬聚氯乙烯（PVC—U）管件热烘箱试验方法》GB8803-1988 《热塑性塑料管材拉伸性能试验方法聚氯乙烯管材拉伸性能的测定》GB8804.1-1988 《塑料管材尺寸测量方法》GB8806-1988 《硬质塑料落锤冲击试验方法通则》GB/T14153-1993 3 硬聚氯乙烯（PVC—U）管件坠落试验 3．1 原理 本方法是将管件在（0±1）℃下预处理30min，在10s 内从规定高度处自由坠落到平坦的混凝土地面上，观察管件的破损情况。 3．2 试验设备 秒表 分度值 0.1s； 温度计 分度值 1℃； 恒温水浴（内盛冰水混合物）或低温箱，温度为（0±1）℃。 3．3 试样 3．3．1 取完整管件做为试样，试样应无机械损伤。 3．3．2 同一规格同一品种的试样，每组5 只。 3．4 试验条件 3．4．1 跌落高度 公称直径小于或等于75mm 的管件，从距地面（2.00±0.05）m 处坠落；公称直径大于75mm 的管件，从距地面（1.00±0.05）m 处坠落。 3．4．2 试验场地 平坦混凝土地面。 3．5 试验步骤 3．5．1 将试样放入（0±1）℃的试验环境中，当温度重 新 达 到（0±1）℃时 开 始 记 时 ，并操 持 30min。 3．5．2 取出 试样，迅 速 从规定高度自由坠落于混凝土地面，坠落时 应使5 个 试样在五 个 不同位 置 接 触 地面，并 应尽 量使接 触 点 为易 损点 。 3．5．3 试样在离 开 恒温状 态 到完成 坠落，必 须 在10s 之 内进 行完毕 。 3．6 试验结 果 评 定 检查 试样破损情况，其 中任 一试样在任 何 部 位 产 生 裂 纹 或破裂 ，则该 组试样为不 合格。 4 硬聚氯乙烯（PVC-U）管材及管件维 卡 软 化 温度测定 4.1 原理 本方法是放试样于液 体 介 质中，在等速 升 温条件下测定标准压 针 在49.05N 力 的作用下，压入从管件或管材上切 取的试样内 1mm 时 的温度。 4.2 试验装 置 本标准中的试验装 置 如 图 4-99。 4.2.1 实 验支 架 、 负 载 杆 和 压 杆 实 验支 架 用于放置 试样，并 可 方便 地浸 于保 温浴槽 中，支 架和施加负荷的负载杆应选用热膨胀系数小的材料组成，在测定温度范围内，由于热膨胀而引起的变形...
