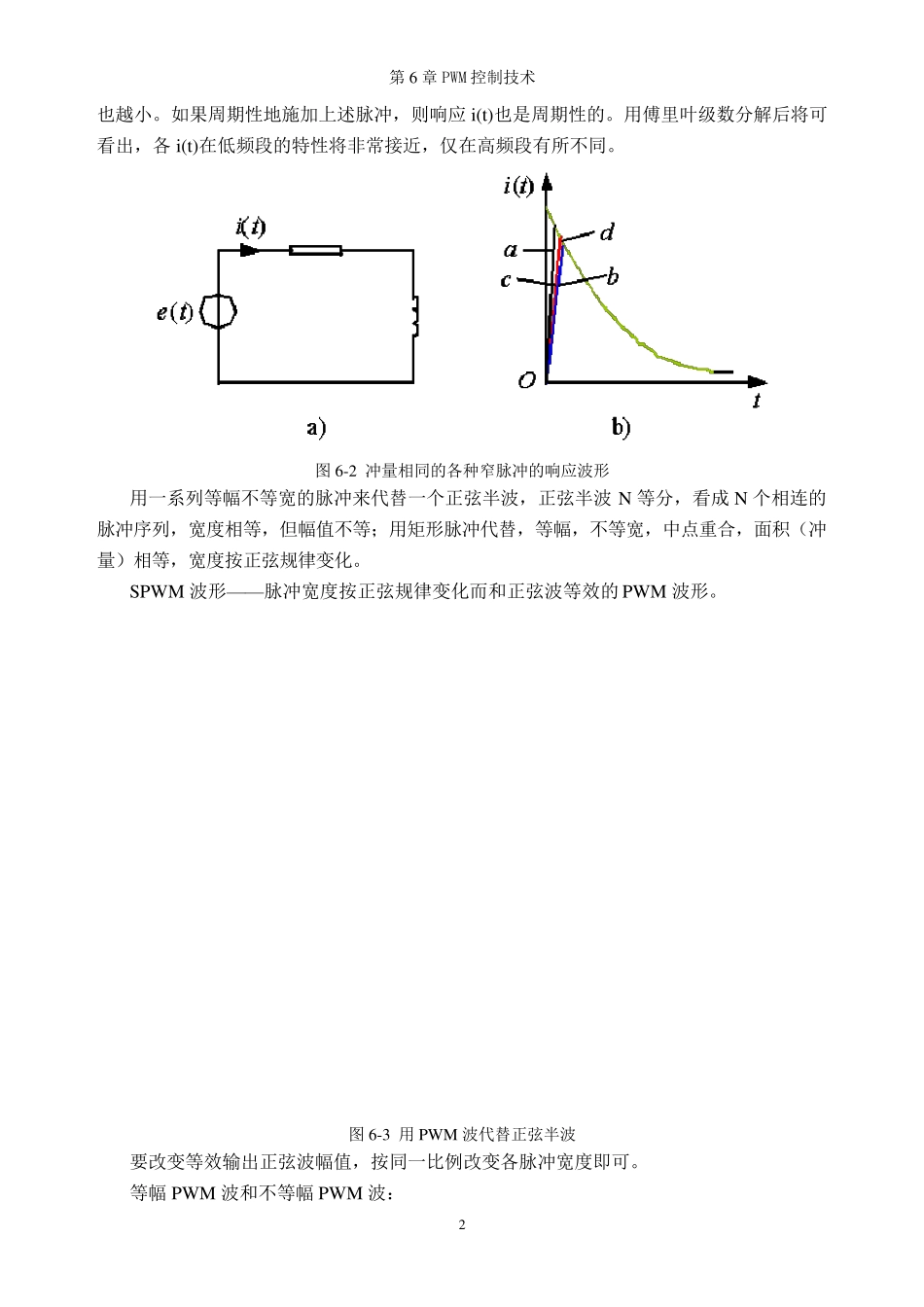

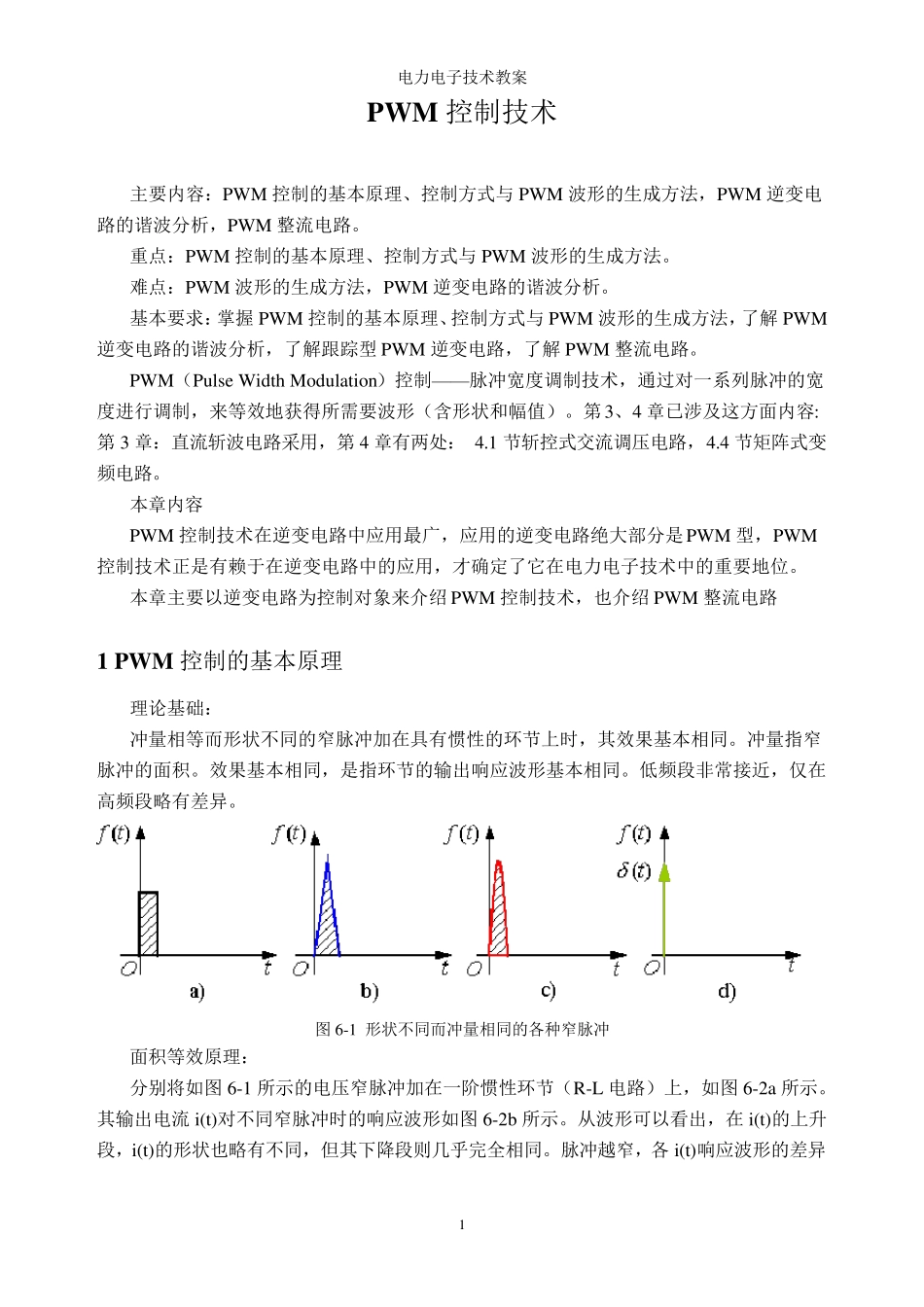

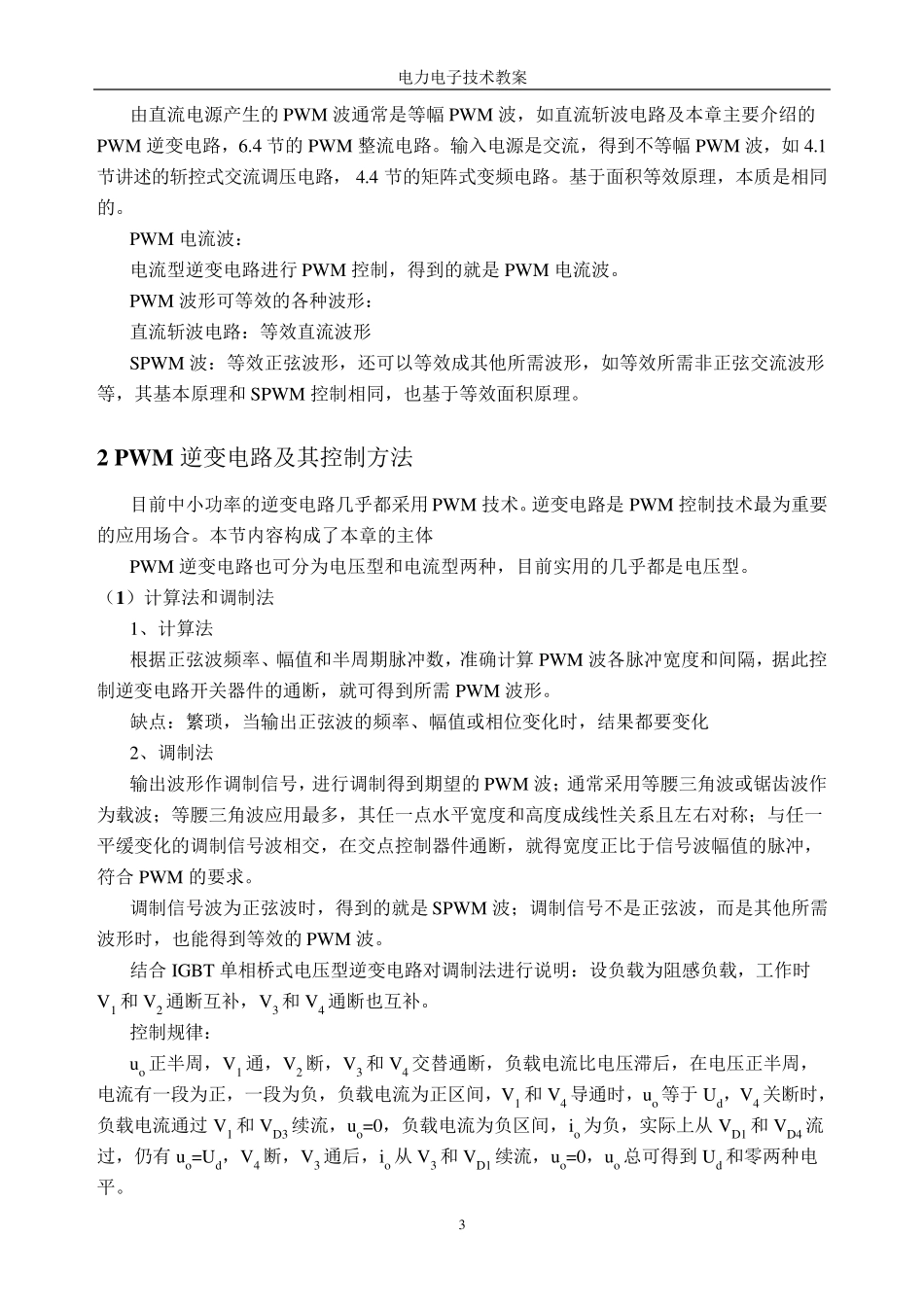

电力电子技术教案 1 PW M 控制技术 主要内容：PWM 控制的基本原理、控制方式与 PWM 波形的生成方法，PWM 逆变电路的谐波分析，PWM 整流电路。 重点：PWM 控制的基本原理、控制方式与 PWM 波形的生成方法。 难点：PWM 波形的生成方法，PWM 逆变电路的谐波分析。 基本要求：掌握 PWM 控制的基本原理、控制方式与 PWM 波形的生成方法，了解 PWM逆变电路的谐波分析，了解跟踪型 PWM 逆变电路，了解 PWM 整流电路。 PWM（Pu lse Width Modu lation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。第 3、4 章已涉及这方面内容: 第 3 章：直流斩波电路采用，第 4 章有两处： 4.1 节斩控式交流调压电路，4.4 节矩阵式变频电路。 本章内容 PWM 控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM 型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。 本章主要以逆变电路为控制对象来介绍 PWM 控制技术，也介绍 PWM 整流电路 1 PW M 控制的基本原理 理论基础： 冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。冲量指窄脉冲的面积。效果基本相同，是指环节的输出响应波形基本相同。低频段非常接近，仅在高频段略有差异。 图 6-1 形状不同而冲量相同的各种窄脉冲 面积等效原理： 分别将如图 6-1 所示的电压窄脉冲加在一阶惯性环节（R-L 电路）上，如图 6-2a 所示。其输出电流 i(t)对不同窄脉冲时的响应波形如图 6-2b 所示。从波形可以看出，在 i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。脉冲越窄，各 i(t)响应波形的差异第6 章PWM 控制技术 2 也越小。如果周期性地施加上述脉冲，则响应 i(t)也是周期性的。用傅里叶级数分解后将可看出，各 i(t)在低频段的特性将非常接近，仅在高频段有所不同。 图 6-2 冲量相同的各种窄脉冲的响应波形 用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波 N 等分，看成 N 个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。 SPWM 波形——脉冲宽度按正弦规律变化而和正弦波等效的 PWM 波形。 图 6-3 用 PWM 波代替正弦半波 要改变等效输出正弦波幅值，按同一比例改变各脉冲宽度即可。 等幅 PWM...
