PWM整流工作原理VIP免费

PWM整流工作原理_第1页
1/6

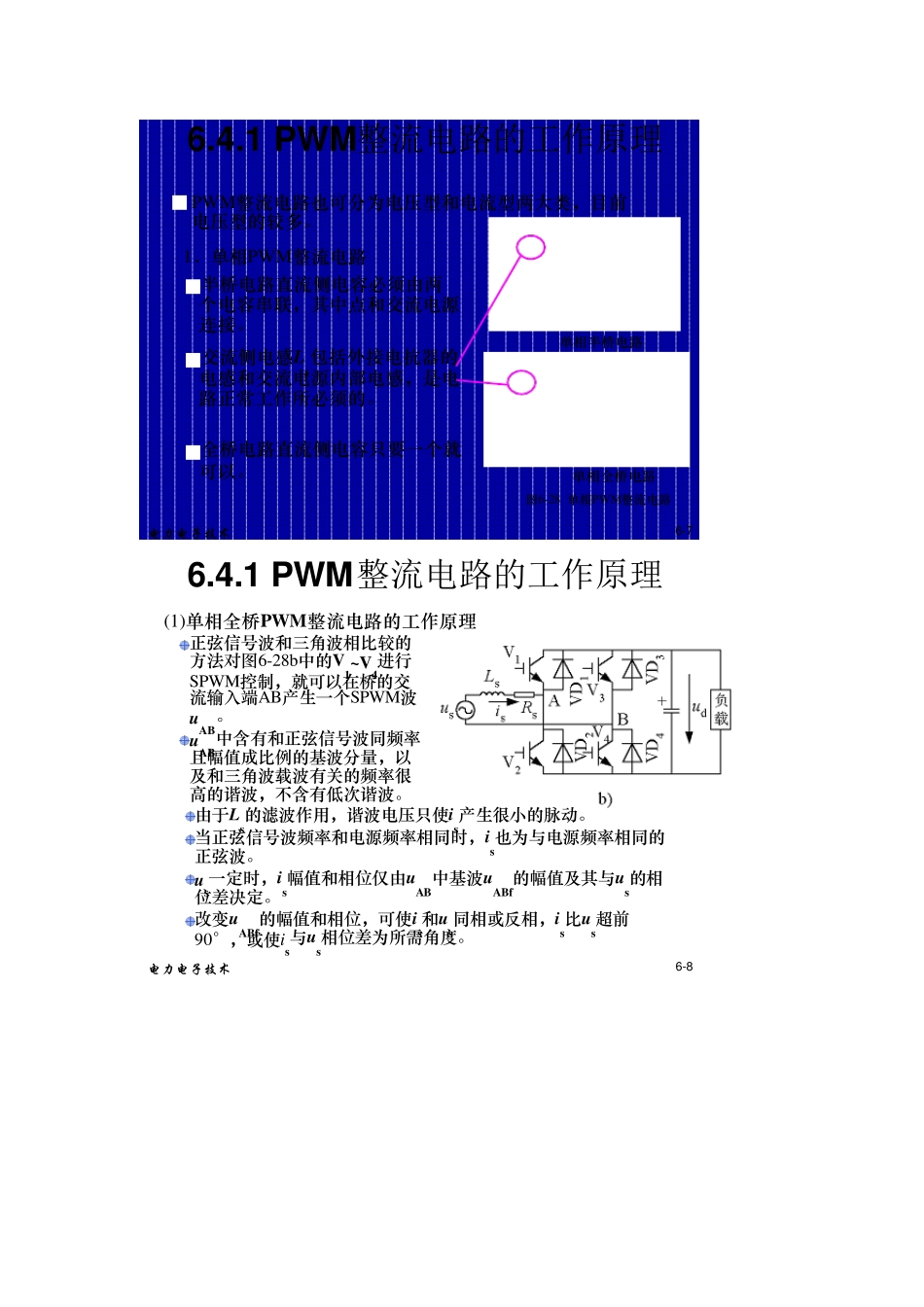

PWM整流工作原理_第2页
2/6

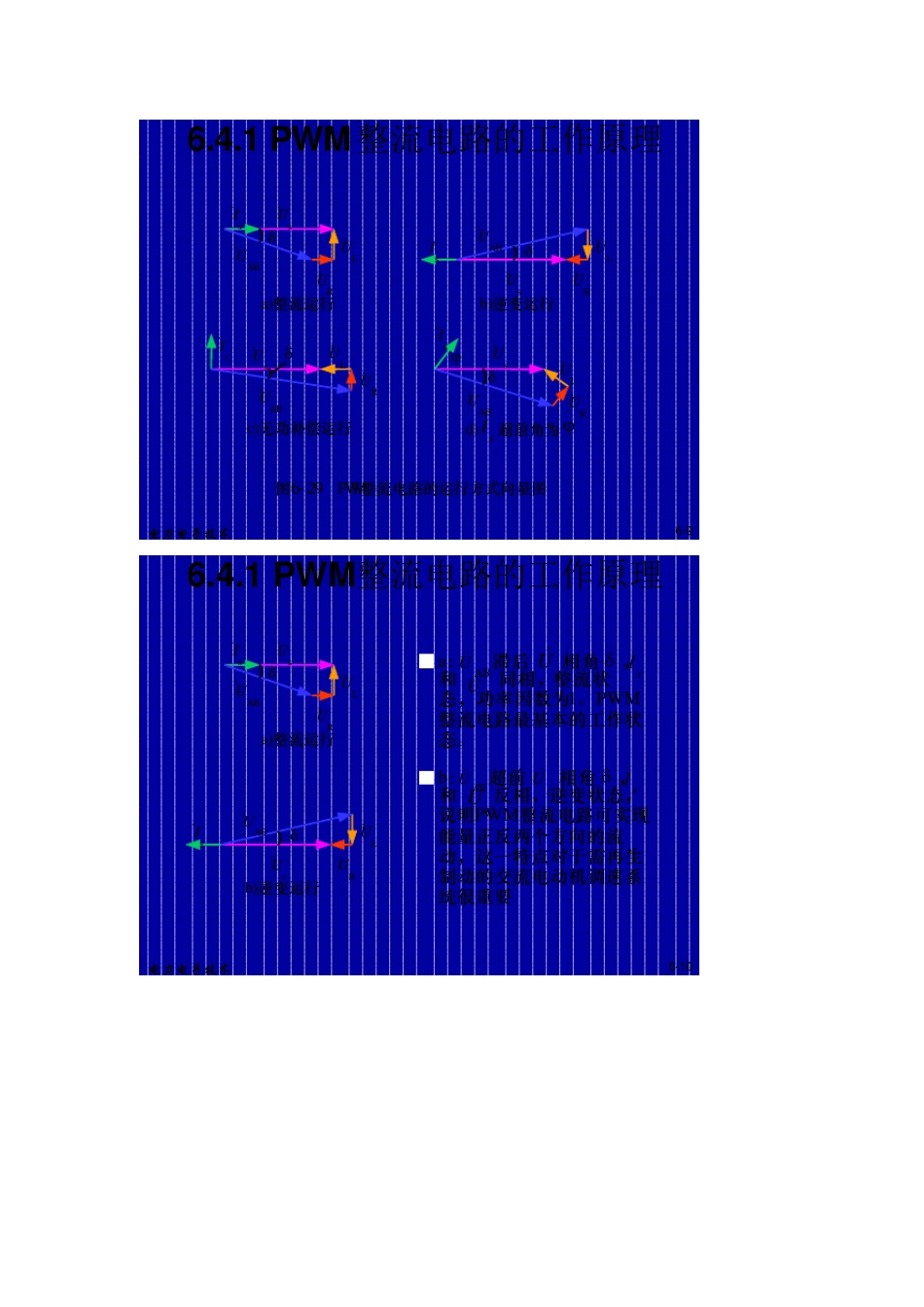

PWM整流工作原理_第3页
3/6
6 -7电力电子技术1.单相PWM整流电路图6-28 单相PWM整流电路6.4.1 PW M整流电路的工作原理PWM整流电路也可分为电压型和电流型两大类,目前电压型的较多。半桥电路直流侧电容必须由两个电容串联,其中点和交流电源连接。单相半桥电路交流侧电感Ls包括外接电抗器的电感和交流电源内部电感,是电路正常工作所必须的。全桥电路直流侧电容只要一个就可以。单相全桥电路 6 -8电力电子技术(1)单相全桥PWM整流电路的工作原理正弦信号波和三角波相比较的方法对图6-28b中的V1~V4进行SPWM控制,就可以在桥的交流输入端AB产生一个SPWM波uAB。uAB中含有和正弦信号波同频率且幅值成比例的基波分量,以及和三角波载波有关的频率很高的谐波,不含有低次谐波。由于Ls的滤波作用,谐波电压只使is产生很小的脉动。当正弦信号波频率和电源频率相同时,is也为与电源频率相同的正弦波。us一定时,is幅值和相位仅由uAB中基波uABf的幅值及其与us的相位差决定。改变uABf的幅值和相位,可使is和us同相或反相,is比us超前90°,或使is与us相位差为所需角度。6.4.1 PW M整流电路的工作原理6 -9电力电子技术图6-29 PWM整流电路的运行方式向量图a)整流运行b)逆变运行c)无功补偿运行d) 超前角为 ·Us·UL·UR·UAB·Is·Us·UR·UAB·Is·UL·Us·UR·UAB·Is·UL·Us·UR·UAB·Is·ULI s6.4.1 PW M整流电路的工作原理6 -1 0电力电子技术b)逆变运行·Us·UR·UAB·Is·ULa)整流运行·Us·UL·UR·UAB·Isa:滞后相角  ,和同相,整流状态,功率因数为1。PWM整流电路最基本的工作状态。U ABsUI ssUb:超前相角  ,和反相,逆变状态,说明PWM整流电路可实现能量正反两个方向的流动,这一特点对于需再生制动的交流电动机调速系统很重要U ABsUI ssU6.4.1 PW M整流电路的工作原理6 -1 1电力电子技术c)无功补偿运行·Us·UR·UAB·Is·ULd) 超前角为·Us·UR·UABIs·ULc:滞后相角 ,超前90°,电路向交流电源送出无功功率,这时称为静止无功功率发生器(Static Var Generator—SVG)。U ABsUI ssUd:通过对幅值和相位的控制,可以使比超前或滞后任一角度 。U ABsUI s6.4.1 PWM整流电路的工作原理6 -1 2电力电子技术(2)对单相全桥PWM整流电路工作原理的进一步说明整流状态下:us > 0时,(V2、VD4、VD1、Ls)和(V3、VD1、VD4、Ls)分别组成两个升压斩波电路,以(V2、VD4...
